u0_Pause Überhitzungs-Pause
I0 Pause Inverter-Pause
D0 Pause Enthitzer-Pause
OpMode Betriebsarten-Umschaltung
Stop Sonstige Abschaltung
HINWEIS
Es werden maximal die letzten fünf Abschaltungen ange-
zeigt.
Wird ein Eintrag angeklickt, werden Detailinformationen zu die-
sem Eintrag angezeigt.

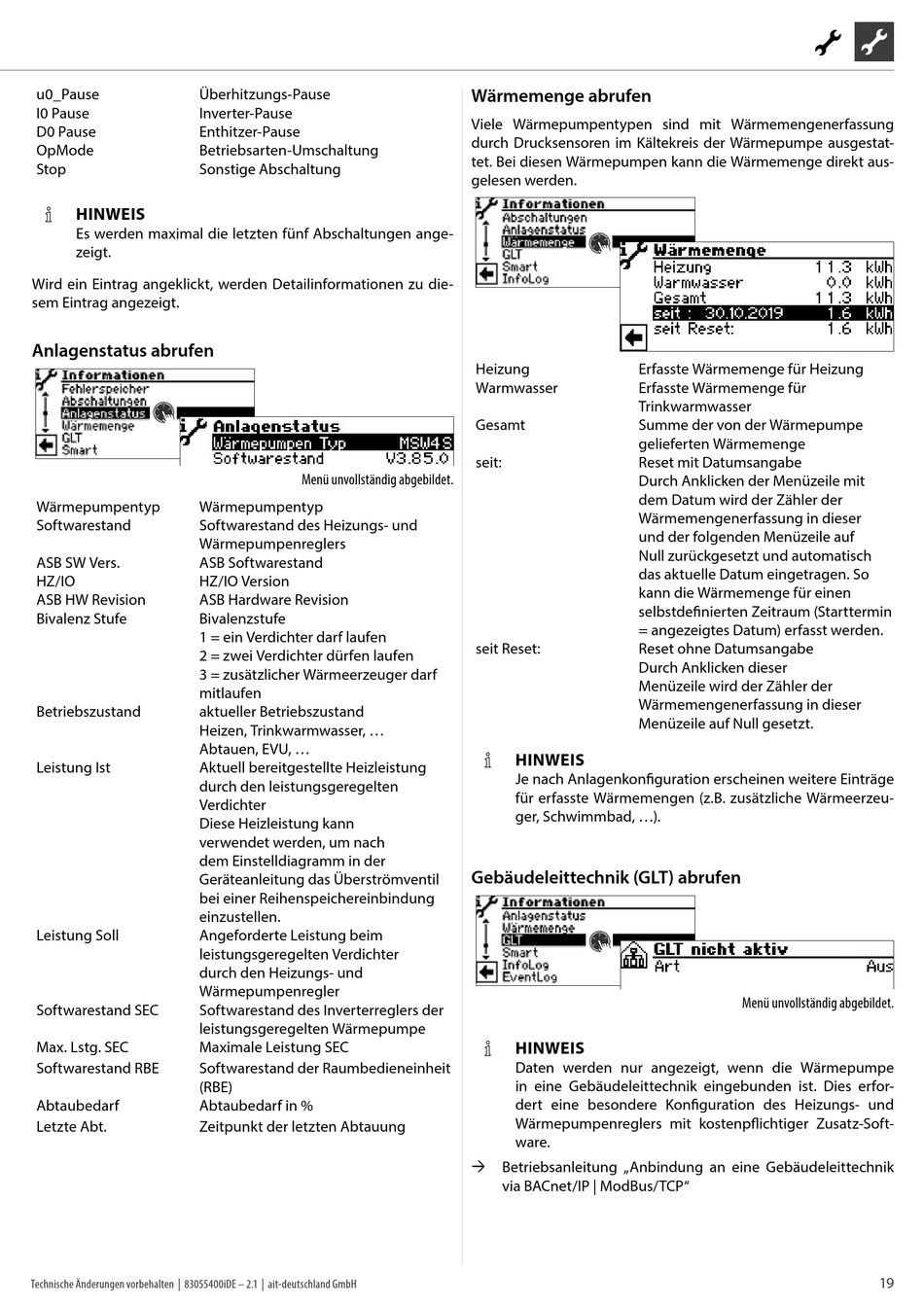

Anlagenstatus abrufen

Wärmepumpentyp Wärmepumpentyp
Softwarestand Softwarestand des Heizungs- und
Wärmepumpenreglers
ASB SW Vers. ASB Softwarestand
HZ/IO HZ/IO Version
ASB HW Revision ASB Hardware Revision
Bivalenz Stufe Bivalenzstufe
1 = ein Verdichter darf laufen
2 = zwei Verdichter dürfen laufen
3 = zusätzlicher Wärmeerzeuger darf
mitlaufen
Betriebszustand aktueller Betriebszustand
Heizen, Trinkwarmwasser, ...
Abtauen, EVU, ...
Leistung Ist Aktuell bereitgestellte Heizleistung
durch den leistungsgeregelten
Verdichter
Diese Heizleistung kann
verwendet werden, um nach
dem Einstelldiagramm in der
Geräteanleitung das Überströmventil
bei einer Reihenspeichereinbindung
einzustellen.
Leistung Soll Angeforderte Leistung beim
leistungsgeregelten Verdichter
durch den Heizungs- und
Wärmepumpenregler
Softwarestand SEC Softwarestand des Inverterreglers der
leistungsgeregelten Wärmepumpe
Max. Lstg. SEC Maximale Leistung SEC
Softwarestand RBE Softwarestand der Raumbedieneinheit
(RBE)
Abtaubedarf Abtaubedarf in %
Letzte Abt. Zeitpunkt der letzten Abtauung
Technische Änderungen vorbehalten | 83055400iDE – 2.1 | ait-deutschland GmbH
Wärmemenge abrufen
Viele Wärmepumpentypen sind mit Wärmemengenerfassung
durch Drucksensoren im Kältekreis der Wärmepumpe ausgestat-
tet. Bei diesen Wärmepumpen kann die Wärmemenge direkt aus-
gelesen werden.
Heizung
Warmwasser
Gesamt
seit:
Menü unvollständig abgebildet.
seit Reset:
Gebäudeleittechnik (GLT) abrufen
 Betriebsanleitung „Anbindung an eine Gebäudeleittechnik
Erfasste Wärmemenge für Heizung
Erfasste Wärmemenge für
Trinkwarmwasser
Summe der von der Wärmepumpe
gelieferten Wärmemenge
Reset mit Datumsangabe
Durch Anklicken der Menüzeile mit
dem Datum wird der Zähler der
Wärmemengenerfassung in dieser
und der folgenden Menüzeile auf
Null zurückgesetzt und automatisch
das aktuelle Datum eingetragen. So
kann die Wärmemenge für einen
selbstdefinierten Zeitraum (Starttermin
= angezeigtes Datum) erfasst werden.
Reset ohne Datumsangabe
Durch Anklicken dieser
Menüzeile wird der Zähler der
Wärmemengenerfassung in dieser
Menüzeile auf Null gesetzt.
HINWEIS
Je nach Anlagenkonfiguration erscheinen weitere Einträge
für erfasste Wärmemengen (z.B. zusätzliche Wärmeerzeu-
ger, Schwimmbad, ...).
HINWEIS
Daten werden nur angezeigt, wenn die Wärmepumpe
in eine Gebäudeleittechnik eingebunden ist. Dies erfor-
dert eine besondere Konfiguration des Heizungs- und
Wärmepumpenreglers mit kostenpflichtiger Zusatz-Soft-
ware.
via BACnet/IP | ModBus/TCP"
Menü unvollständig abgebildet.
19
