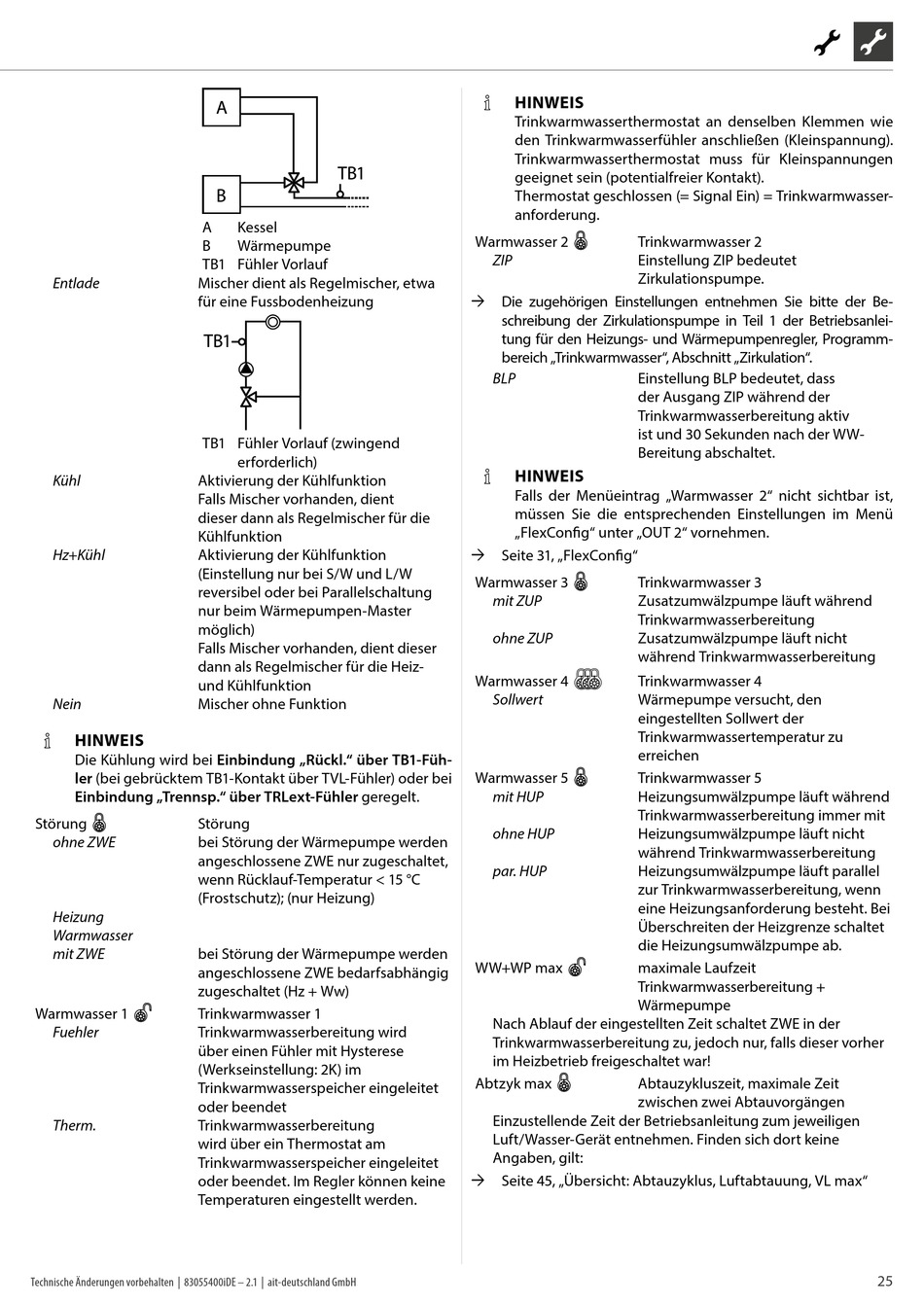

alpha innotec Luxtronik Betriebsanleitung Seite 25

A
B
TB1 Fühler Vorlauf
Entlade Mischer dient als Regelmischer, etwa
für eine Fussbodenheizung
TB1 Fühler Vorlauf (zwingend
Kühl Aktivierung der Kühlfunktion
Falls Mischer vorhanden, dient
dieser dann als Regelmischer für die
Kühlfunktion
Hz+Kühl Aktivierung der Kühlfunktion
(Einstellung nur bei S/W und L/W
reversibel oder bei Parallelschaltung
nur beim Wärmepumpen-Master
möglich)
Falls Mischer vorhanden, dient dieser
dann als Regelmischer für die Heiz-
und Kühlfunktion
Nein Mischer ohne Funktion
HINWEIS
Die Kühlung wird bei Einbindung „Rückl." über TB1-Füh-
ler (bei gebrücktem TB1-Kontakt über TVL-Fühler) oder bei
Einbindung „Trennsp." über TRLext-Fühler geregelt.
Störung Störung
ohne ZWE bei Störung der Wärmepumpe werden
angeschlossene ZWE nur zugeschaltet,
wenn Rücklauf-Temperatur < 15 °C
(Frostschutz); (nur Heizung)
Heizung
Warmwasser
mit ZWE bei Störung der Wärmepumpe werden
angeschlossene ZWE bedarfsabhängig
zugeschaltet (Hz + Ww)
Warmwasser 1 Trinkwarmwasser 1
Fuehler Trinkwarmwasserbereitung wird
über einen Fühler mit Hysterese
(Werkseinstellung: 2K) im
Trinkwarmwasserspeicher eingeleitet
oder beendet
Therm. Trinkwarmwasserbereitung
wird über ein Thermostat am
Trinkwarmwasserspeicher eingeleitet
oder beendet. Im Regler können keine
Temperaturen eingestellt werden.
Technische Änderungen vorbehalten | 83055400iDE – 2.1 | ait-deutschland GmbH
Kessel
Wärmepumpe
erforderlich)
HINWEIS
Trinkwarmwasserthermostat an denselben Klemmen wie
den Trinkwarmwasserfühler anschließen (Kleinspannung).
Trinkwarmwasserthermostat muss für Kleinspannungen
geeignet sein (potentialfreier Kontakt).
Thermostat geschlossen (= Signal Ein) = Trinkwarmwasser-
anforderung.
Warmwasser 2 Trinkwarmwasser 2
ZIP Einstellung ZIP bedeutet
Zirkulationspumpe.
 Die zugehörigen Einstellungen entnehmen Sie bitte der Be-
schreibung der Zirkulationspumpe in Teil 1 der Betriebsanlei-
tung für den Heizungs- und Wärmepumpenregler, Programm-
bereich „Trinkwarmwasser", Abschnitt „Zirkulation".
BLP Einstellung BLP bedeutet, dass
der Ausgang ZIP während der
Trinkwarmwasserbereitung aktiv
ist und 30 Sekunden nach der WW-
Bereitung abschaltet.
HINWEIS
Falls der Menüeintrag „Warmwasser 2" nicht sichtbar ist,
müssen Sie die entsprechenden Einstellungen im Menü
„FlexConfig" unter „OUT 2" vornehmen.
 Seite 31, „FlexConfig"
Warmwasser 3 Trinkwarmwasser 3
mit ZUP Zusatzumwälzpumpe läuft während
Trinkwarmwasserbereitung
ohne ZUP Zusatzumwälzpumpe läuft nicht
während Trinkwarmwasserbereitung
Warmwasser 4 Trinkwarmwasser 4
Sollwert Wärmepumpe versucht, den
eingestellten Sollwert der
Trinkwarmwassertemperatur zu
erreichen
Warmwasser 5 Trinkwarmwasser 5
mit HUP Heizungsumwälzpumpe läuft während
Trinkwarmwasserbereitung immer mit
ohne HUP Heizungsumwälzpumpe läuft nicht
während Trinkwarmwasserbereitung
par. HUP Heizungsumwälzpumpe läuft parallel
zur Trinkwarmwasserbereitung, wenn
eine Heizungsanforderung besteht. Bei
Überschreiten der Heizgrenze schaltet
die Heizungsumwälzpumpe ab.
WW+WP max maximale Laufzeit
Trinkwarmwasserbereitung +
Wärmepumpe
Nach Ablauf der eingestellten Zeit schaltet ZWE in der
Trinkwarmwasserbereitung zu, jedoch nur, falls dieser vorher
im Heizbetrieb freigeschaltet war!
Abtzyk max Abtauzykluszeit, maximale Zeit
zwischen zwei Abtauvorgängen
Einzustellende Zeit der Betriebsanleitung zum jeweiligen
Luft/Wasser-Gerät entnehmen. Finden sich dort keine
Angaben, gilt:
 Seite 45, „Übersicht: Abtauzyklus, Luftabtauung, VL max"
25
