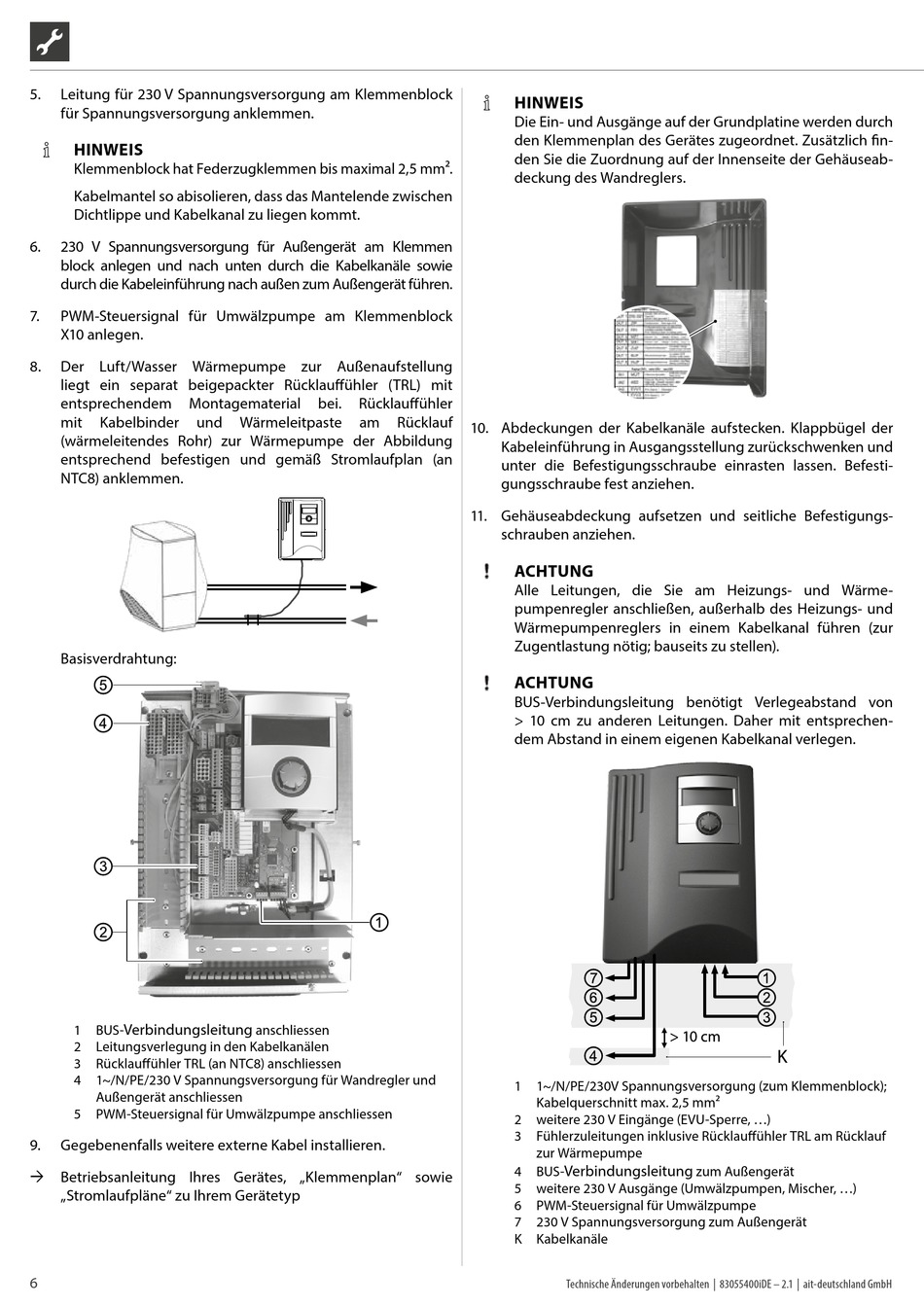

alpha innotec Luxtronik Betriebsanleitung Seite 6

5. Leitung für 230 V Spannungsversorgung am Klemmenblock
für Spannungsversorgung anklemmen.
HINWEIS
Klemmenblock hat Federzugklemmen bis maximal 2,5 mm2.
Kabelmantel so abisolieren, dass das Mantelende zwischen
Dichtlippe und Kabelkanal zu liegen kommt.
6. 230 V Spannungsversorgung für Außengerät am Klemmen
block anlegen und nach unten durch die Kabelkanäle sowie
durch die Kabeleinführung nach außen zum Außengerät führen.
7. PWM-Steuersignal für Umwälzpumpe am Klemmenblock
X10 anlegen.
8. Der Luft/Wasser Wärmepumpe zur Außenaufstellung
liegt ein separat beigepackter Rücklauffühler (TRL) mit
entsprechendem Montagematerial
mit Kabelbinder und
(wärmeleitendes Rohr) zur Wärmepumpe der Abbildung
entsprechend befestigen und gemäß Stromlaufplan (an
NTC8) anklemmen.
Basisverdrahtung:
Verbindungsleitung
1 BUS-
2 Leitungsverlegung in den Kabelkanälen
3 Rücklauffühler TRL (an NTC8) anschliessen
4 1~/N/PE/230 V Spannungsversorgung für Wandregler und
Außengerät anschliessen
5 PWM-Steuersignal für Umwälzpumpe anschliessen
9. Gegebenenfalls weitere externe Kabel installieren.
 Betriebsanleitung Ihres Gerätes, „Klemmenplan" sowie
„Stromlaufpläne" zu Ihrem Gerätetyp
6
bei. Rücklauffühler
Wärmeleitpaste am Rücklauf
anschliessen
HINWEIS
Die Ein- und Ausgänge auf der Grundplatine werden durch
den Klemmenplan des Gerätes zugeordnet. Zusätzlich fin-
den Sie die Zuordnung auf der Innenseite der Gehäuseab-
deckung des Wandreglers.
10. Abdeckungen der Kabelkanäle aufstecken. Klappbügel der
Kabeleinführung in Ausgangsstellung zurückschwenken und
unter die Befestigungsschraube einrasten lassen. Befesti-
gungsschraube fest anziehen.
11. Gehäuseabdeckung aufsetzen und seitliche Befestigungs-
schrauben anziehen.
ACHTUNG
Alle Leitungen, die Sie am Heizungs- und Wärme-
pumpenregler anschließen, außerhalb des Heizungs- und
Wärmepumpenreglers in einem Kabelkanal führen (zur
Zugentlastung nötig; bauseits zu stellen).
ACHTUNG
BUS-Verbindungsleitung benötigt Verlegeabstand von
> 10 cm zu anderen Leitungen. Daher mit entsprechen-
dem Abstand in einem eigenen Kabelkanal verlegen.
1 1~/N/PE/230V Spannungsversorgung (zum Klemmenblock);
Kabelquerschnitt max. 2,5 mm2
2 weitere 230 V Eingänge (EVU-Sperre, ...)
3 Fühlerzuleitungen inklusive Rücklauffühler TRL am Rücklauf
zur Wärmepumpe
Verbindungsleitung
4 BUS-
5 weitere 230 V Ausgänge (Umwälzpumpen, Mischer, ...)
6 PWM-Steuersignal für Umwälzpumpe
7 230 V Spannungsversorgung zum Außengerät
K Kabelkanäle
Technische Änderungen vorbehalten | 83055400iDE – 2.1 | ait-deutschland GmbH
zum Außengerät
