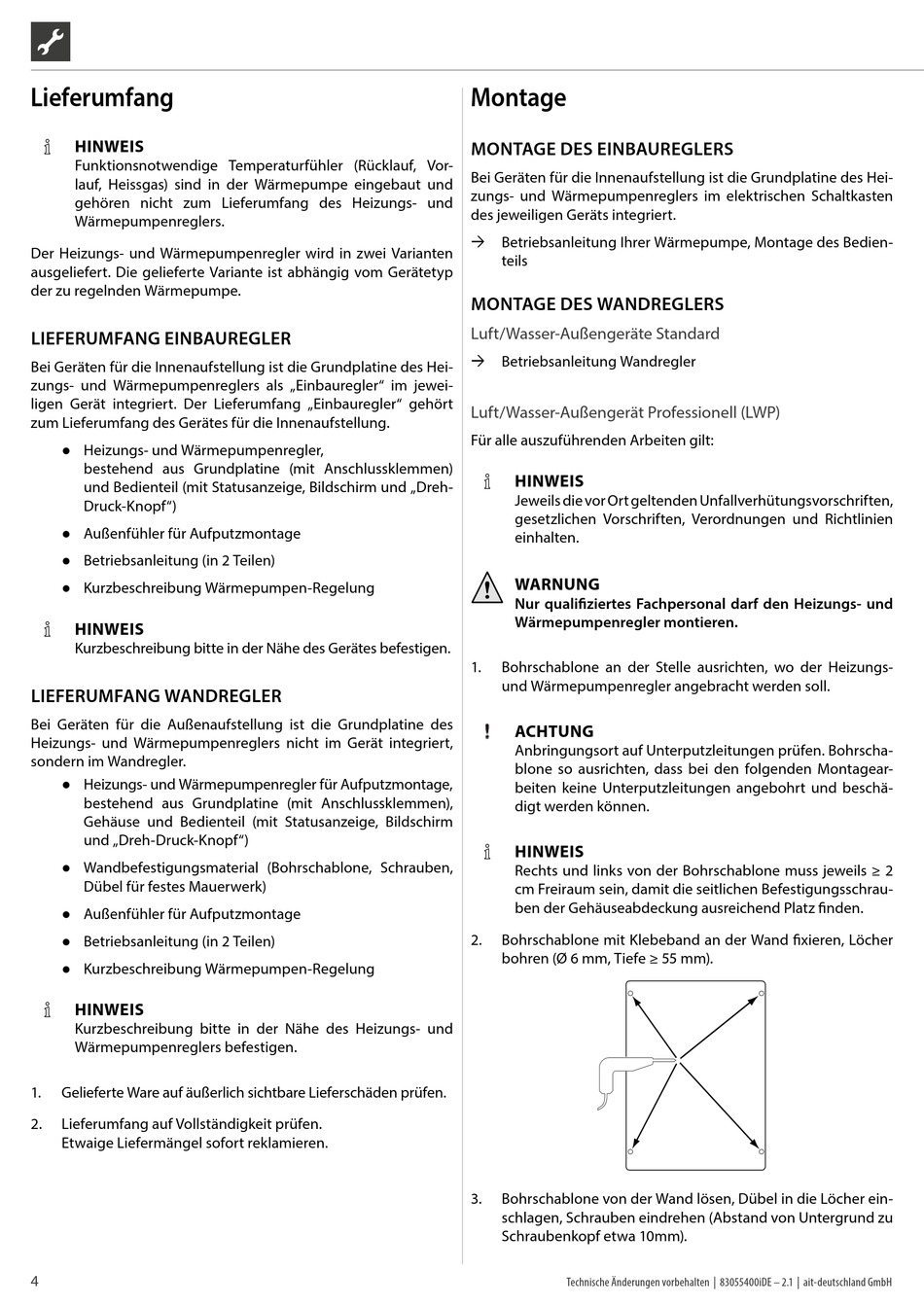

Lieferumfang; Lieferumfang Einbauregler; Lieferumfang Wandregler; Montage - alpha innotec Luxtronik Betriebsanleitung

Lieferumfang

HINWEIS
Funktionsnotwendige Temperaturfühler (Rücklauf, Vor-
lauf, Heissgas) sind in der Wärmepumpe eingebaut und
gehören nicht zum Lieferumfang des Heizungs- und
Wärmepumpenreglers.
Der Heizungs- und Wärmepumpenregler wird in zwei Varianten
ausgeliefert. Die gelieferte Variante ist abhängig vom Gerätetyp
der zu regelnden Wärmepumpe.

LIEFERUMFANG EINBAUREGLER

Bei Geräten für die Innenaufstellung ist die Grundplatine des Hei-
zungs- und Wärmepumpenreglers als „Einbauregler" im jewei-
ligen Gerät integriert. Der Lieferumfang „Einbauregler" gehört
zum Lieferumfang des Gerätes für die Innenaufstellung.
● Heizungs- und Wärmepumpenregler,
bestehend aus Grundplatine (mit Anschlussklemmen)
und Bedienteil (mit Statusanzeige, Bildschirm und „Dreh-
Druck-Knopf")
● Außenfühler für Aufputzmontage
● Betriebsanleitung (in 2 Teilen)
● Kurzbeschreibung Wärmepumpen-Regelung
HINWEIS
Kurzbeschreibung bitte in der Nähe des Gerätes befestigen.

LIEFERUMFANG WANDREGLER

Bei Geräten für die Außenaufstellung ist die Grundplatine des
Heizungs- und Wärmepumpenreglers nicht im Gerät integriert,
sondern im Wandregler.
● Heizungs- und Wärmepumpenregler für Aufputzmontage,
bestehend aus Grundplatine (mit Anschlussklemmen),
Gehäuse und Bedienteil (mit Statusanzeige, Bildschirm
und „Dreh-Druck-Knopf")
● Wandbefestigungsmaterial (Bohrschablone, Schrauben,
Dübel für festes Mauerwerk)
● Außenfühler für Aufputzmontage
● Betriebsanleitung (in 2 Teilen)
● Kurzbeschreibung Wärmepumpen-Regelung
HINWEIS
Kurzbeschreibung bitte in der Nähe des Heizungs- und
Wärmepumpenreglers befestigen.
1. Gelieferte Ware auf äußerlich sichtbare Lieferschäden prüfen.
2. Lieferumfang auf Vollständigkeit prüfen.
Etwaige Liefermängel sofort reklamieren.
4

Montage

MONTAGE DES EINBAUREGLERS

Bei Geräten für die Innenaufstellung ist die Grundplatine des Hei-
zungs- und Wärmepumpenreglers im elektrischen Schaltkasten
des jeweiligen Geräts integriert.
 Betriebsanleitung Ihrer Wärmepumpe, Montage des Bedien-
teils

MONTAGE DES WANDREGLERS

Luft/Wasser-Außengeräte Standard
 Betriebsanleitung Wandregler
Luft/Wasser-Außengerät Professionell (LWP)
Für alle auszuführenden Arbeiten gilt:
HINWEIS
Jeweils die vor Ort geltenden Unfallverhütungsvorschriften,
gesetzlichen Vorschriften, Verordnungen und Richtlinien
einhalten.
WARNUNG
Nur qualifiziertes Fachpersonal darf den Heizungs- und
Wärmepumpenregler montieren.
1. Bohrschablone an der Stelle ausrichten, wo der Heizungs-
und Wärmepumpenregler angebracht werden soll.
ACHTUNG
Anbringungsort auf Unterputzleitungen prüfen. Bohrscha-
blone so ausrichten, dass bei den folgenden Montagear-
beiten keine Unterputzleitungen angebohrt und beschä-
digt werden können.
HINWEIS
Rechts und links von der Bohrschablone muss jeweils ≥ 2
cm Freiraum sein, damit die seitlichen Befestigungsschrau-
ben der Gehäuseabdeckung ausreichend Platz finden.
2. Bohrschablone mit Klebeband an der Wand fixieren, Löcher
bohren (Ø 6 mm, Tiefe ≥ 55 mm).
3. Bohrschablone von der Wand lösen, Dübel in die Löcher ein-
schlagen, Schrauben eindrehen (Abstand von Untergrund zu
Schraubenkopf etwa 10mm).
