Warnung:
Die Optionen für den Navigationsbereich sind mit Sorgfalt zu
verwenden. Die Einstellungen der manuell ausgewählten Schiffsposition
und des manuell ausgewählten Bereiches müssen unter Berücksichtigung
einer sicheren Navigation erfolgen!
Der optimale Maßstab
Bei Auswahl der Option "Keep best scale" (Optimaler Maßstab) zeigt das System die Karte
automatisch mit dem größtmöglichen Maßstab für die aktuelle Schiffsposition an.
Ú Hinweis:
Die Option "Keep best scale" (Optimaler Maßstab) wird beim manuellen
Vergrößern der Kartenansicht deaktiviert. Sie können vorübergehend den optimalen
verfügbaren Maßstab anzeigen, indem Sie die Zoom-Schaltfläche für den optimalen
Maßstab drücken, doch die Option "Keep best scale" (Optimaler Maßstab) lässt sich
damit nicht aktivieren.

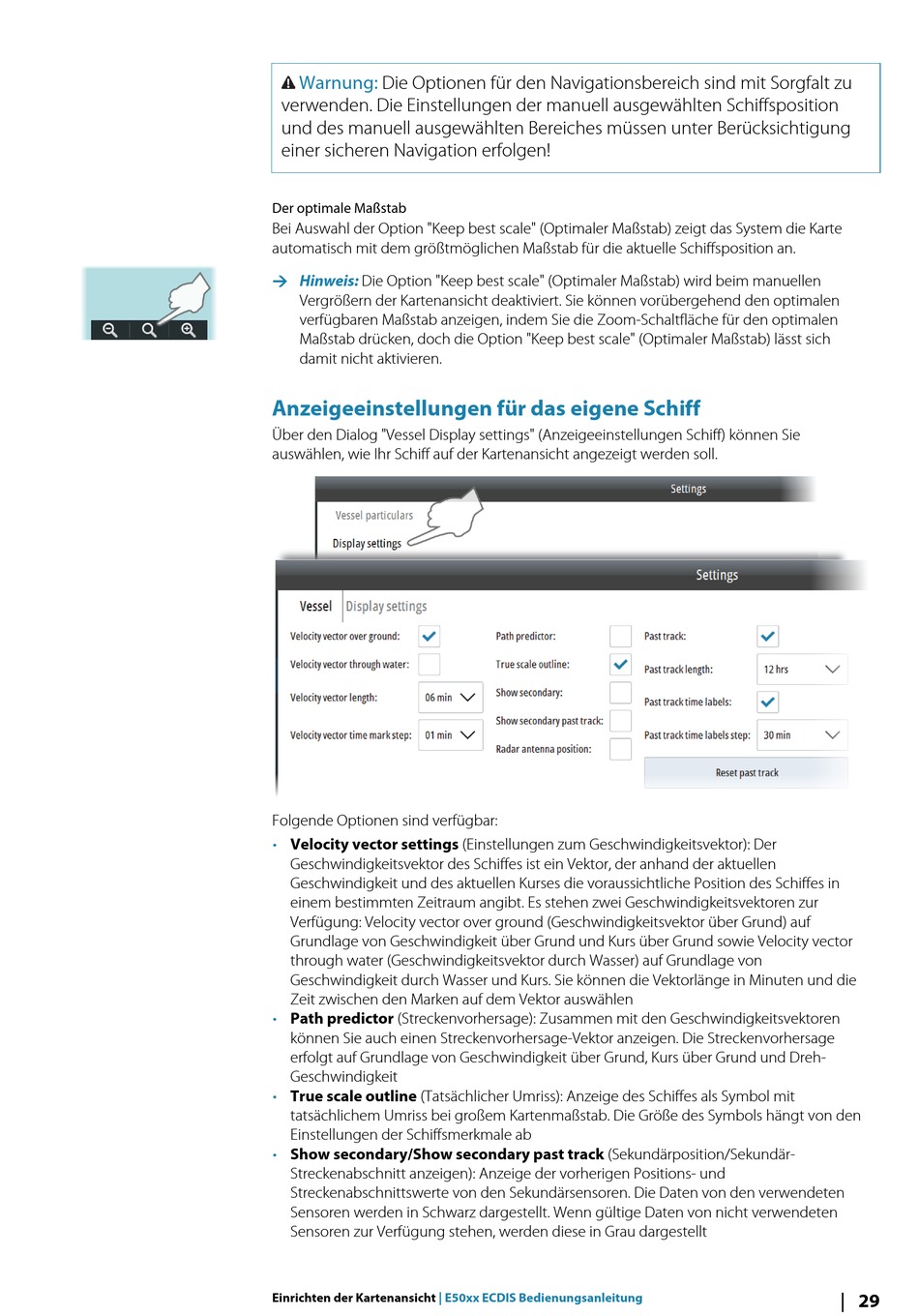

Anzeigeeinstellungen für das eigene Schiff
Über den Dialog "Vessel Display settings" (Anzeigeeinstellungen Schiff) können Sie
auswählen, wie Ihr Schiff auf der Kartenansicht angezeigt werden soll.
Folgende Optionen sind verfügbar:
Velocity vector settings (Einstellungen zum Geschwindigkeitsvektor): Der
•
Geschwindigkeitsvektor des Schiffes ist ein Vektor, der anhand der aktuellen
Geschwindigkeit und des aktuellen Kurses die voraussichtliche Position des Schiffes in
einem bestimmten Zeitraum angibt. Es stehen zwei Geschwindigkeitsvektoren zur
Verfügung: Velocity vector over ground (Geschwindigkeitsvektor über Grund) auf
Grundlage von Geschwindigkeit über Grund und Kurs über Grund sowie Velocity vector
through water (Geschwindigkeitsvektor durch Wasser) auf Grundlage von
Geschwindigkeit durch Wasser und Kurs. Sie können die Vektorlänge in Minuten und die
Zeit zwischen den Marken auf dem Vektor auswählen
Path predictor (Streckenvorhersage): Zusammen mit den Geschwindigkeitsvektoren
•
können Sie auch einen Streckenvorhersage-Vektor anzeigen. Die Streckenvorhersage
erfolgt auf Grundlage von Geschwindigkeit über Grund, Kurs über Grund und Dreh-
Geschwindigkeit
True scale outline (Tatsächlicher Umriss): Anzeige des Schiffes als Symbol mit
•
tatsächlichem Umriss bei großem Kartenmaßstab. Die Größe des Symbols hängt von den
Einstellungen der Schiffsmerkmale ab
Show secondary/Show secondary past track (Sekundärposition/Sekundär-
•
Streckenabschnitt anzeigen): Anzeige der vorherigen Positions- und
Streckenabschnittswerte von den Sekundärsensoren. Die Daten von den verwendeten
Sensoren werden in Schwarz dargestellt. Wenn gültige Daten von nicht verwendeten
Sensoren zur Verfügung stehen, werden diese in Grau dargestellt
Einrichten der Kartenansicht
| E50xx ECDIS Bedienungsanleitung
29
