Pinnenpiloten TP10/TP22/TP32

1.2 Das SimNet Netzwerk System

WIND Tx
SPEED/LOG
KOMPASS Tx
PINNENPILOT TP22 / TP32
Hinweis
8
Das SimNet System ist ein Hochgeschwindigkeits-Datenbus-
Netzwerksystem, welches eine einfache Verbindung und den
Datenaustausch von Simrad Instrumenten, Navigationsaus-
rüstung und Autopiloten ermöglicht.
Alle Einheiten werden über ein einzelnes Standardkabel ver-
bunden und versorgt (Abb. 1.2).
WIND KOMPASS

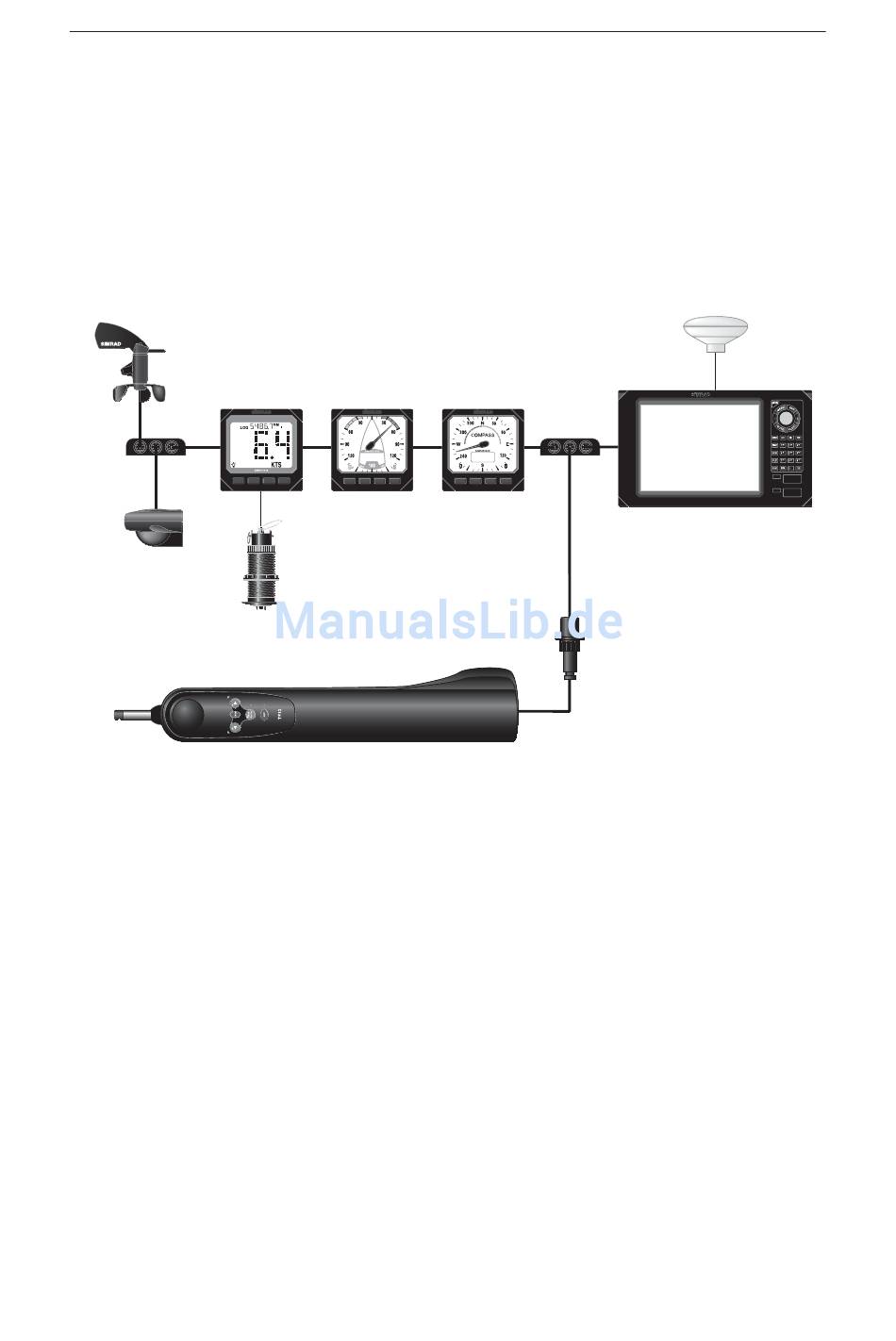

Abb. 1.2 - Typisches SimNet System
Der Pinnenpilot kann im Nav-Modus Navigationsinformatio-
nen von einem Kartenplotter empfangen.
Der Pinnenpilot akzeptiert Windinformationen von einem Wind-
geber im Wind-Modus, Schiffsgeschwindigkeitsdaten von
einem Geschwindigkeitsinstrument und Kursdaten von einem
Kompasssensoren.
Zusätzlich können die Kursdaten vom Pinnenpiloten auf allen
Instrumentendisplays angezeigt werden, die in der Lage sind
Kompassdaten anzuzeigen.
Kursdaten vom Pinnenpiloten werden nur auf Instrumenten-
displays angezeigt, wenn kein Kompasssensor im Netzwerk vor-
handen ist (Kursdaten von SimNet Kompasssensoren haben
immer Vorrang).
GPS/KARTENPLOTTER
E04818:DE Ausgabe 1.0
