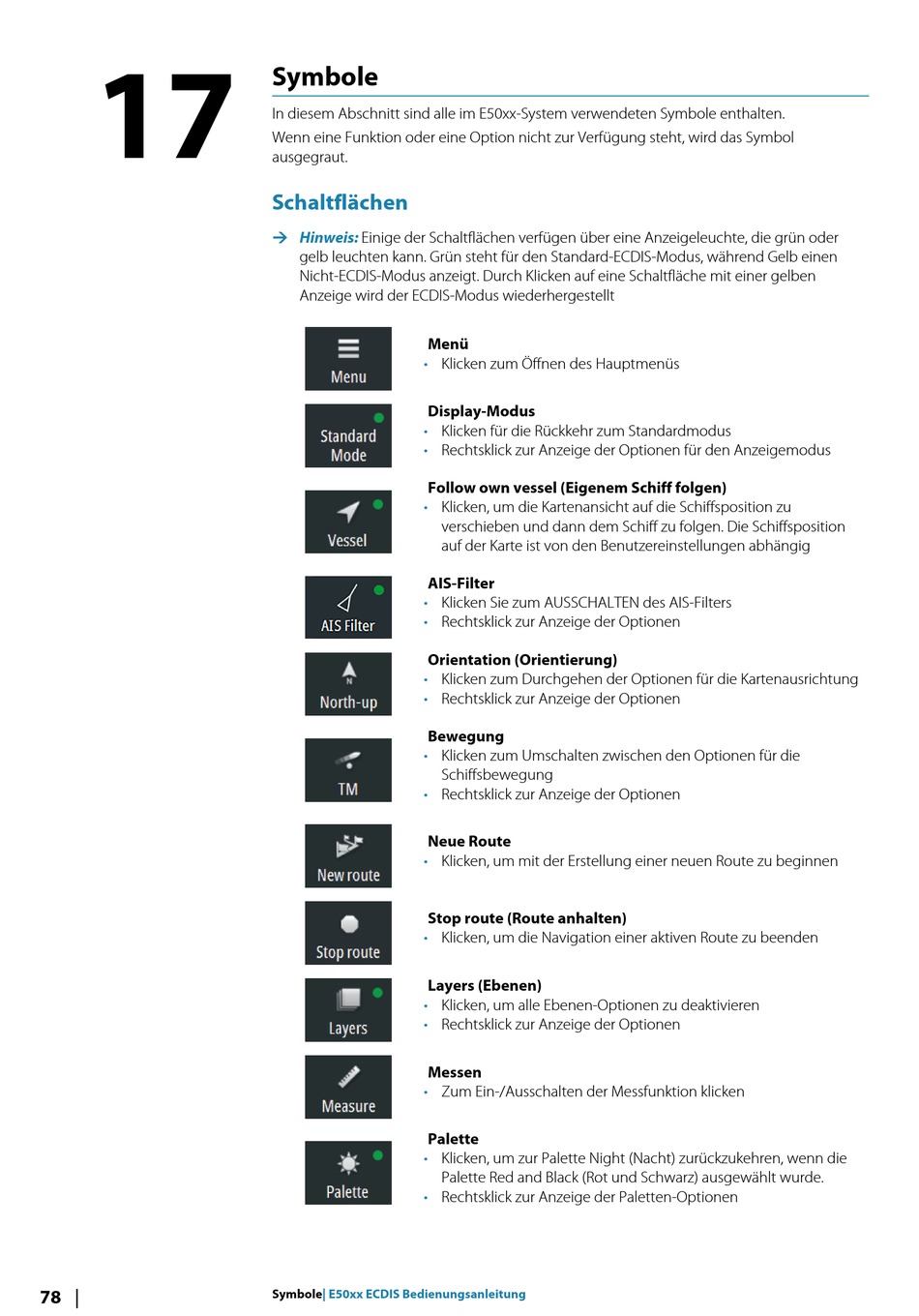

Symbole
In diesem Abschnitt sind alle im E50xx-System verwendeten Symbole enthalten.
Wenn eine Funktion oder eine Option nicht zur Verfügung steht, wird das Symbol
ausgegraut.
Schaltflächen
Ú Hinweis:
Einige der Schaltflächen verfügen über eine Anzeigeleuchte, die grün oder
gelb leuchten kann. Grün steht für den Standard-ECDIS-Modus, während Gelb einen
Nicht-ECDIS-Modus anzeigt. Durch Klicken auf eine Schaltfläche mit einer gelben
Anzeige wird der ECDIS-Modus wiederhergestellt
Menü
•
Klicken zum Öffnen des Hauptmenüs
Display-Modus
•
Klicken für die Rückkehr zum Standardmodus
•
Rechtsklick zur Anzeige der Optionen für den Anzeigemodus
Follow own vessel (Eigenem Schiff folgen)
•
Klicken, um die Kartenansicht auf die Schiffsposition zu
verschieben und dann dem Schiff zu folgen. Die Schiffsposition
auf der Karte ist von den Benutzereinstellungen abhängig
AIS-Filter
•
Klicken Sie zum AUSSCHALTEN des AIS-Filters
•
Rechtsklick zur Anzeige der Optionen
Orientation (Orientierung)
•
Klicken zum Durchgehen der Optionen für die Kartenausrichtung
•
Rechtsklick zur Anzeige der Optionen
Bewegung
•
Klicken zum Umschalten zwischen den Optionen für die
Schiffsbewegung
•
Rechtsklick zur Anzeige der Optionen
Neue Route
•
Klicken, um mit der Erstellung einer neuen Route zu beginnen
Stop route (Route anhalten)
•
Klicken, um die Navigation einer aktiven Route zu beenden
Layers (Ebenen)
•
Klicken, um alle Ebenen-Optionen zu deaktivieren
•
Rechtsklick zur Anzeige der Optionen
Messen
•
Zum Ein-/Ausschalten der Messfunktion klicken
Palette
•
Klicken, um zur Palette Night (Nacht) zurückzukehren, wenn die
Palette Red and Black (Rot und Schwarz) ausgewählt wurde.
•
Rechtsklick zur Anzeige der Paletten-Optionen
Symbole| E50xx ECDIS Bedienungsanleitung
