28

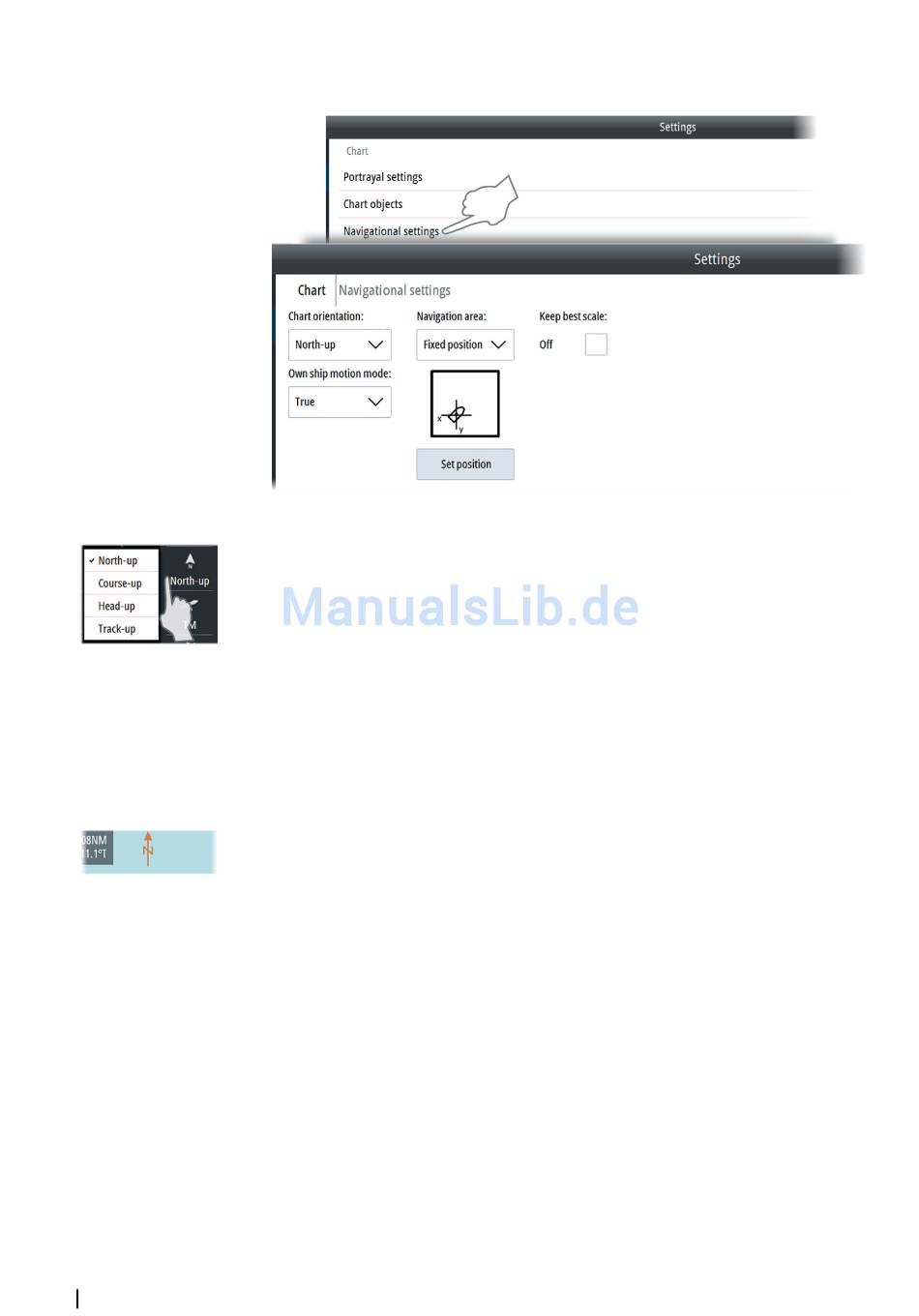

Navigationseinstellungen
Kartenausrichtung
Es gibt verschiedene Einstellungsmöglichkeiten für die Ausrichtung der Karte im Kartenfeld.
Die Optionen werden durch Klicken mit der rechten Maustaste auf die Schaltfläche für die
Kartenausrichtung ausgewählt.
North-up (Norden oben): Richtet die Karte so aus, dass Norden nach oben zeigt. Dies
•
entspricht der normalen Ausrichtung nautischer Karten.
Course-up (Kurs oben): Richtet die Karte so aus, dass der Kurs über Grund des Schiffes
•
nach oben zeigt. Der COG wird über den aktiven EPFS-Sensor ermittelt.
Head-up (Fahrtrichtung oben): Richtet die Karte so aus, dass die Fahrtrichtung des
•
Schiffes nach oben zeigt. Die Informationen zur Fahrtrichtung werden über einen
Kreiselkompass oder einen Steuerkurstransmitter ermittelt. Ist keine Fahrtrichtung
verfügbar, wird der Kurs über Grund (COG) vom aktiven GPS verwendet.
Track-up (Streckenabschnitt oben): Dreht die Karte in die Richtung des nächsten
•
Wegpunktes, wenn der Navigationsmodus aktiviert ist. Wenn Sie nicht navigieren, wird die
Ausrichtung nach Fahrtrichtung verwendet, bis die Navigation einsetzt.
Der Pfeil oben links in der Ansicht zeigt in Richtung Norden.
Navigationsbereich
Die Einstellung für den Navigationsbereich bestimmt, wo Ihr Schiff in der Kartenansicht
angezeigt wird.
Fixed position (Feste Position): Zur Einstellung der gewünschten Position des Schiffes
•
auf dem Bildschirm
Drücken Sie die Taste Set position (Position festlegen), um den Dialog zu schließen und
die Kartenansicht anzuzeigen, damit Sie die gewünschte Position des Schiffes manuell
einstellen können. Die Anzeige zeigt das Schiff dann immer wieder in der gewünschten
Position an, wenn Sie die Schaltfläche Vessel (Schiff) drücken.
Area (Bereich): Dient zur manuellen Festlegung des Navigationsbereiches für die
•
tatsächliche und relative Bewegung.
Bei tatsächlicher Bewegung wird die Karte mit dem Schiff im äußeren Kreis neu angezeigt,
wenn das Schiff den inneren Kreis erreicht. Bei relativer Bewegung befindet sich das Schiff
auf der Karte im äußeren Kreis.
Einrichten der Kartenansicht
| E50xx ECDIS Bedienungsanleitung
