26
Safety depth (Sichere Tiefe): Der Tiefgang plus Unterkielfreiheit des Schiffes. Die
•
Tiefenlotung wird in Schwarz dargestellt, wenn sie gleich oder flacher ist als die
Einstellung für die sichere Tiefe. Wenn die Lotung tiefer ist als der eingestellte Wert, wird
sie in Grau dargestellt.
Color mode (Farbmodus): Anzahl der zur Tiefendarstellung verwendeten Farben:
•
- 2-Farb-Modus: unsichere Wassertiefen (von der 0-Meter-Kontur bis zur sicheren Tiefe)
und sichere Wassertiefen (ab der sicheren Tiefe und tiefer)
- 4-Farb-Modus: sehr flache Bereiche (von der 0-Meter-Kontur bis zur
Flachwasserkontur), mittelflache Bereiche (von der Flachwasserkontur bis zur
Sicherheitskontur), mitteltiefe Bereiche (von der Sicherheitskontur bis zur Tiefenkontur)
und sehr tiefe Bereiche (ab der Tiefenkontur und tiefer)
Portrayal style (Darstellung): Sie können die Anzeige der Kartensymbole als S52-
•
Darstellung oder als INT1-Darstellung auswählen. In der S52-Darstellung werden die
Kartensymbole gemäß der ECDIS-Norm angezeigt, während bei der INT1-Darstellung die
Kartensymbole und Farben nach Vorgabe der Veröffentlichung "Symbols and
Abbreviations Used on Admiralty Charts" (Symbole und Abkürzungen für
Admiralitätskarten) angezeigt werden.
Chart symbol size (Größe des Kartensymbols): Option zur Auswahl der Größe eines
•
Kartensymbols
Symbolized boundaries (Symbole für Begrenzungen): Anzeige von Begrenzungslinien
•
als Symbole anstatt als einfache Linien
Paper chart symbols (Papierkarten-Symbole): Anzeige der Navigationshilfen als
•
Papierkarten-Symbole anstatt als vereinfachte Symbole. Beachten Sie, dass diese Option
nur bei der S52-Darstellung verfügbar ist.
Danger symbol (Gefahrensymbol): Anzeige von gefährlichen Objekten mit einem
•
Gefahrensymbol
•
Scale min (Mindestmaßstab): Reduzieren Sie den Maßstab von maßstababhängigen
Objekten (Objekte mit dem Attribut SCAMIN), bei dem diese dargestellt werden. Bei
Anzeigemaßstäben, die kleiner als SCAMIN sind, werden die Objekte nicht dargestellt.
Wenn beispielsweise ein Objekt mit einem SCAMIN-Wert von 50.000, also einem Maßstab
von 1/50.000, angegeben ist, wird es nicht in einer Anzeige mit einem Maßstab von
1/60.000 dargestellt.
Shallow pattern (Flachwasser-Muster): Der flache Bereich von der Küstenlinie bis zur
•
Sicherheitskontur wird mit einem parallelen Muster gefüllt.

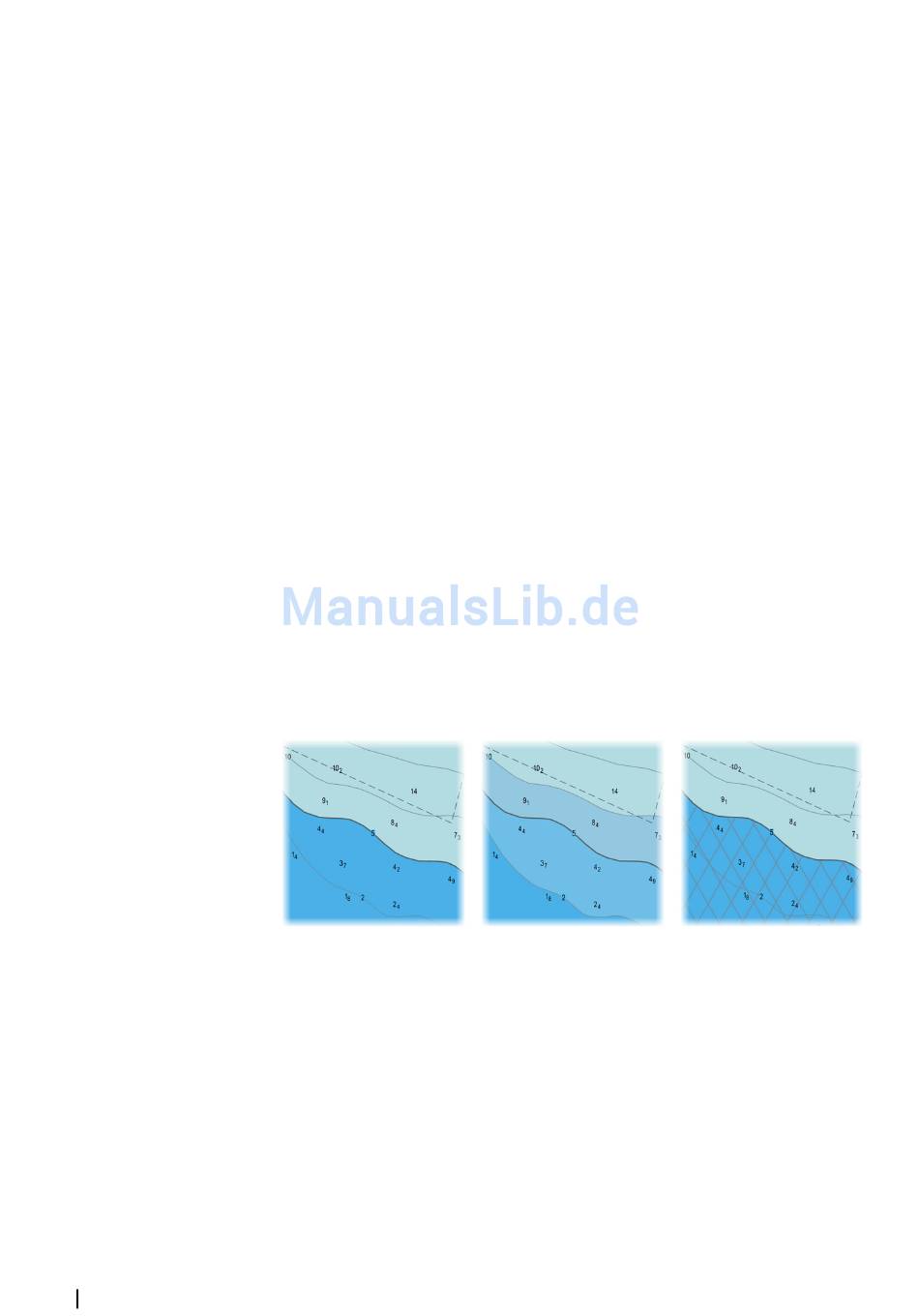

2-Farb-Modus
•
Full light lines (Lichtlinien in tatsächlicher Länge): Anzeige der Lichtsektorschenkel in
tatsächlicher Länge anstatt als kurze Linien
Leg activation scale (Sektoraktivierungsmaßstab): Stellen Sie den Maßstab für die
•
Aktivierung der Funktion für Lichtsektoren ein. Weitere Optionen werden angezeigt:
- Stellen Sie die Entfernung vom Schiff zur Navigationsleuchte (Light distance,
Leuchtenentfernung) und die Entfernung vom Schiff zum Sektor-Schenkel (Distance
from leg, Schenkelentfernung) ein, um zu bestimmen, wann das Sektorlicht auf der
Karte angezeigt wird.
- Enable light character (Lichtzeichen aktivieren): Zeigt ein blinkendes Lichtzeichen
an.
Kartenobjekte
Das System verfügt über 4 Anzeigemodi. Basis, Standard und Voll Modi verfügen über
vordefinierte Objekte, die angezeigt werden. Zudem verfügen diese Modi auch über
Einrichten der Kartenansicht
| E50xx ECDIS Bedienungsanleitung
4-Farb-Modus
Shallow pattern (Flachwasser-Muster)
