40

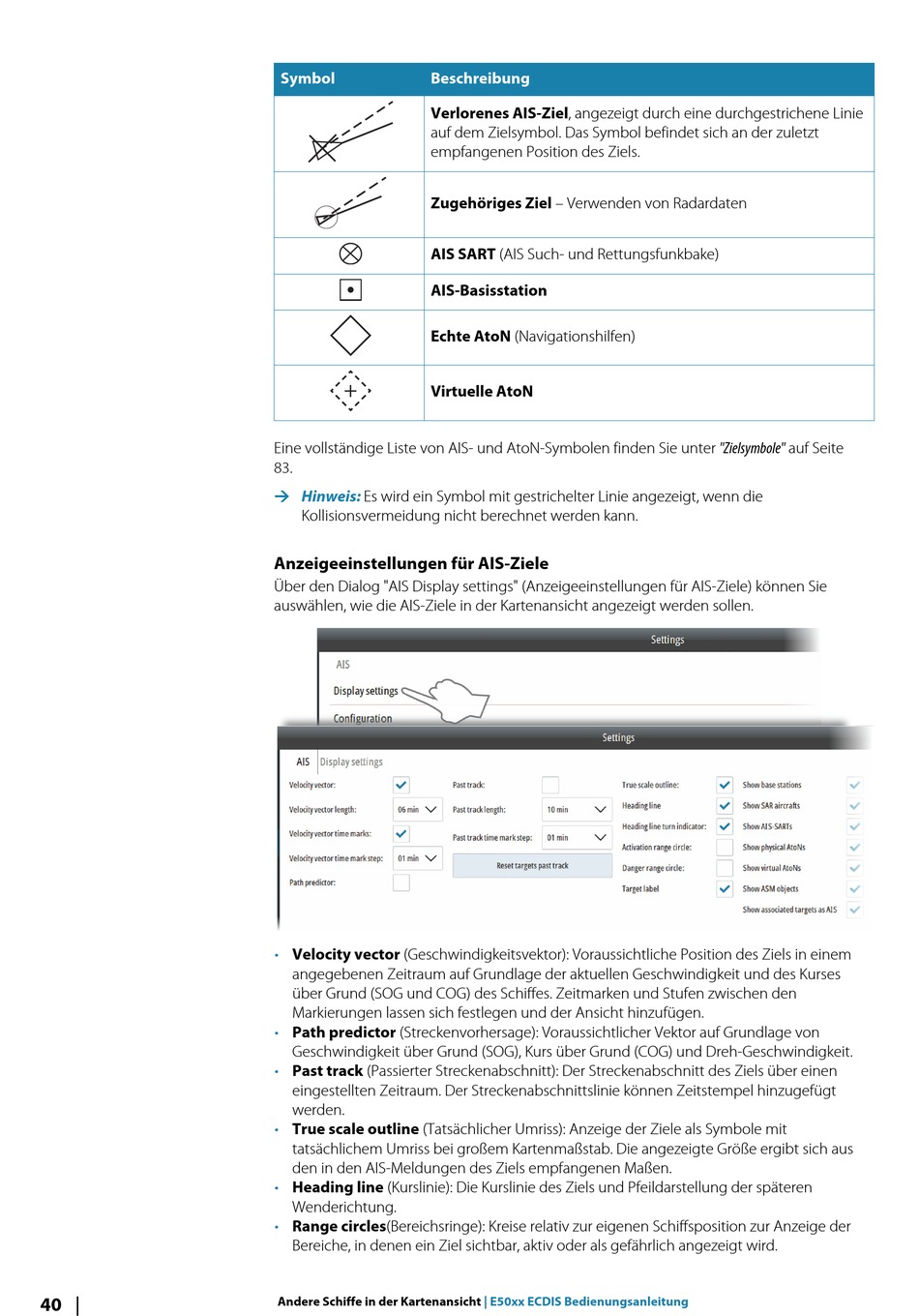

Symbol
Beschreibung
Verlorenes AIS-Ziel, angezeigt durch eine durchgestrichene Linie
auf dem Zielsymbol. Das Symbol befindet sich an der zuletzt
empfangenen Position des Ziels.
Zugehöriges Ziel – Verwenden von Radardaten
AIS SART (AIS Such- und Rettungsfunkbake)
AIS-Basisstation
Echte AtoN (Navigationshilfen)
Virtuelle AtoN
+
Eine vollständige Liste von AIS- und AtoN-Symbolen finden Sie unter "Zielsymbole" auf Seite
83.
Ú Hinweis:
Es wird ein Symbol mit gestrichelter Linie angezeigt, wenn die
Kollisionsvermeidung nicht berechnet werden kann.
Anzeigeeinstellungen für AIS-Ziele
Über den Dialog "AIS Display settings" (Anzeigeeinstellungen für AIS-Ziele) können Sie
auswählen, wie die AIS-Ziele in der Kartenansicht angezeigt werden sollen.
Velocity vector (Geschwindigkeitsvektor): Voraussichtliche Position des Ziels in einem
•
angegebenen Zeitraum auf Grundlage der aktuellen Geschwindigkeit und des Kurses
über Grund (SOG und COG) des Schiffes. Zeitmarken und Stufen zwischen den
Markierungen lassen sich festlegen und der Ansicht hinzufügen.
Path predictor (Streckenvorhersage): Voraussichtlicher Vektor auf Grundlage von
•
Geschwindigkeit über Grund (SOG), Kurs über Grund (COG) und Dreh-Geschwindigkeit.
Past track (Passierter Streckenabschnitt): Der Streckenabschnitt des Ziels über einen
•
eingestellten Zeitraum. Der Streckenabschnittslinie können Zeitstempel hinzugefügt
werden.
True scale outline (Tatsächlicher Umriss): Anzeige der Ziele als Symbole mit
•
tatsächlichem Umriss bei großem Kartenmaßstab. Die angezeigte Größe ergibt sich aus
den in den AIS-Meldungen des Ziels empfangenen Maßen.
Heading line (Kurslinie): Die Kurslinie des Ziels und Pfeildarstellung der späteren
•
Wenderichtung.
Range circles(Bereichsringe): Kreise relativ zur eigenen Schiffsposition zur Anzeige der
•
Bereiche, in denen ein Ziel sichtbar, aktiv oder als gefährlich angezeigt wird.
Andere Schiffe in der Kartenansicht
| E50xx ECDIS Bedienungsanleitung
