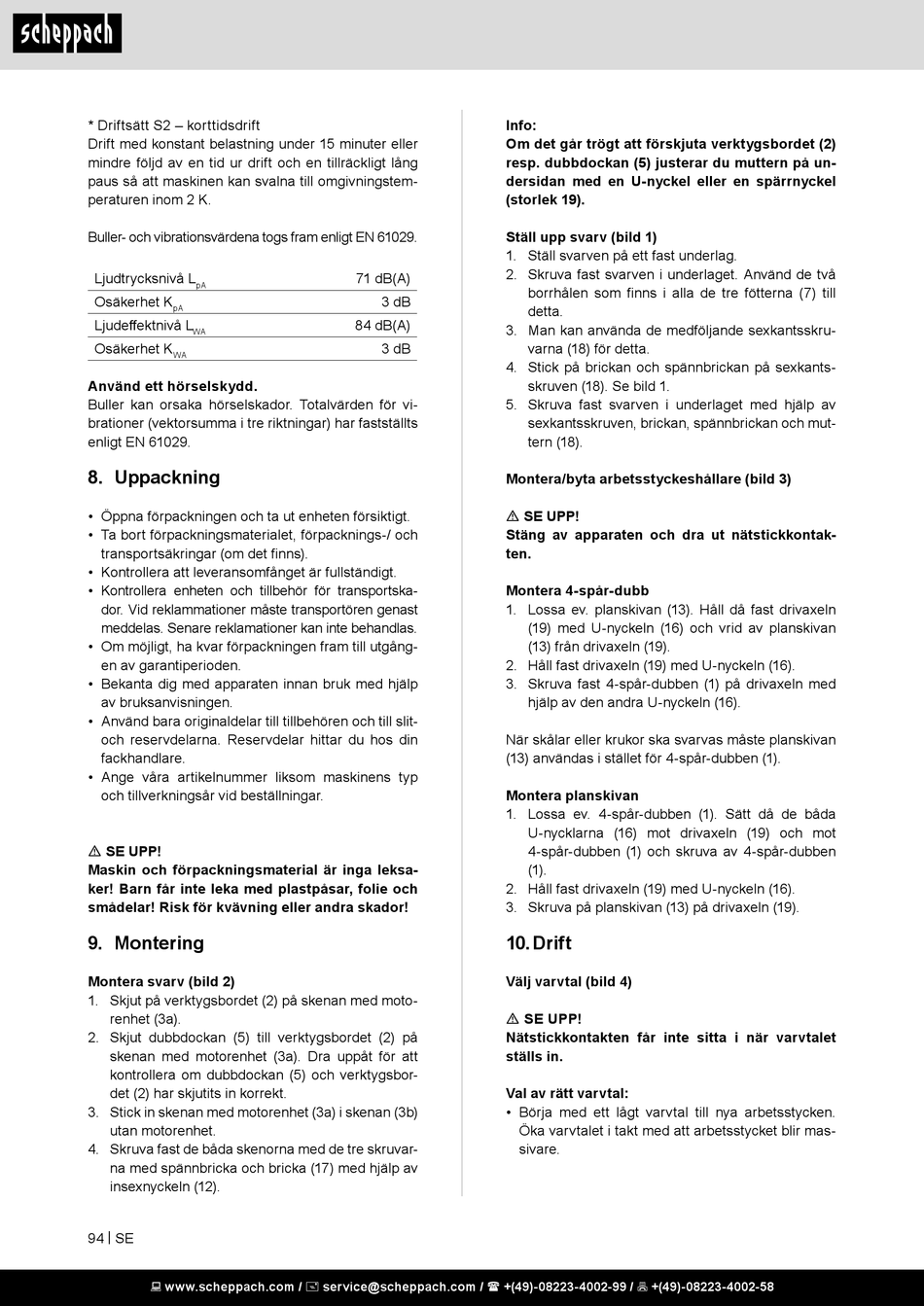

* Driftsätt S2 – korttidsdrift
Drift med konstant belastning under 15 minuter eller
mindre följd av en tid ur drift och en tillräckligt lång
paus så att maskinen kan svalna till omgivningstem-
peraturen inom 2 K.
Buller- och vibrationsvärdena togs fram enligt EN 61029.
Ljudtrycksnivå L
pA
Osäkerhet K
pA
Ljudeffektnivå L
WA
Osäkerhet K
WA
Använd ett hörselskydd.
Buller kan orsaka hörselskador. Totalvärden för vi-
brationer (vektorsumma i tre riktningar) har fastställts
enligt EN 61029.

8. Uppackning

• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportska-
dor. Vid reklammationer måste transportören genast
meddelas. Senare reklamationer kan inte behandlas.
• Om möjligt, ha kvar förpackningen fram till utgång-
en av garantiperioden.
• Bekanta dig med apparaten innan bruk med hjälp
av bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer liksom maskinens typ
och tillverkningsår vid beställningar.
m SE UPP!
Maskin och förpackningsmaterial är inga leksa-
ker! Barn får inte leka med plastpåsar, folie och
smådelar! Risk för kvävning eller andra skador!

9. Montering

Montera svarv (bild 2)
1. Skjut på verktygsbordet (2) på skenan med moto-
renhet (3a).
2. Skjut dubbdockan (5) till verktygsbordet (2) på
skenan med motorenhet (3a). Dra uppåt för att
kontrollera om dubbdockan (5) och verktygsbor-
det (2) har skjutits in korrekt.
3. Stick in skenan med motorenhet (3a) i skenan (3b)
utan motorenhet.
4. Skruva fast de båda skenorna med de tre skruvar-
na med spännbricka och bricka (17) med hjälp av
insexnyckeln (12).
94 | SE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Info:
Om det går trögt att förskjuta verktygsbordet (2)
resp. dubbdockan (5) justerar du muttern på un-
dersidan med en U-nyckel eller en spärrnyckel
(storlek 19).
Ställ upp svarv (bild 1)
1. Ställ svarven på ett fast underlag.
2. Skruva fast svarven i underlaget. Använd de två
71 dB(A)
borrhålen som finns i alla de tre fötterna (7) till
3 dB
detta.
84 dB(A)
3. Man kan använda de medföljande sexkantsskru-
3 dB varna (18) för detta.
4. Stick på brickan och spännbrickan på sexkants-
skruven (18). Se bild 1.
5. Skruva fast svarven i underlaget med hjälp av
sexkantsskruven, brickan, spännbrickan och mut-
tern (18).
Montera/byta arbetsstyckeshållare (bild 3)
m SE UPP!
Stäng av apparaten och dra ut nätstickkontak-
ten.
Montera 4-spår-dubb
1. Lossa ev. planskivan (13). Håll då fast drivaxeln
(19) med U-nyckeln (16) och vrid av planskivan
(13) från drivaxeln (19).
2. Håll fast drivaxeln (19) med U-nyckeln (16).
3. Skruva fast 4-spår-dubben (1) på drivaxeln med
hjälp av den andra U-nyckeln (16).
När skålar eller krukor ska svarvas måste planskivan
(13) användas i stället för 4-spår-dubben (1).
Montera planskivan
1. Lossa ev. 4-spår-dubben (1). Sätt då de båda
U-nycklarna (16) mot drivaxeln (19) och mot
4-spår-dubben (1) och skruva av 4-spår-dubben
(1).
2. Håll fast drivaxeln (19) med U-nyckeln (16).
3. Skruva på planskivan (13) på drivaxeln (19).

10. Drift

Välj varvtal (bild 4)
m SE UPP!
Nätstickkontakten får inte sitta i när varvtalet
ställs in.
Val av rätt varvtal:
• Börja med ett lågt varvtal till nya arbetsstycken.
Öka varvtalet i takt med att arbetsstycket blir mas-
sivare.
