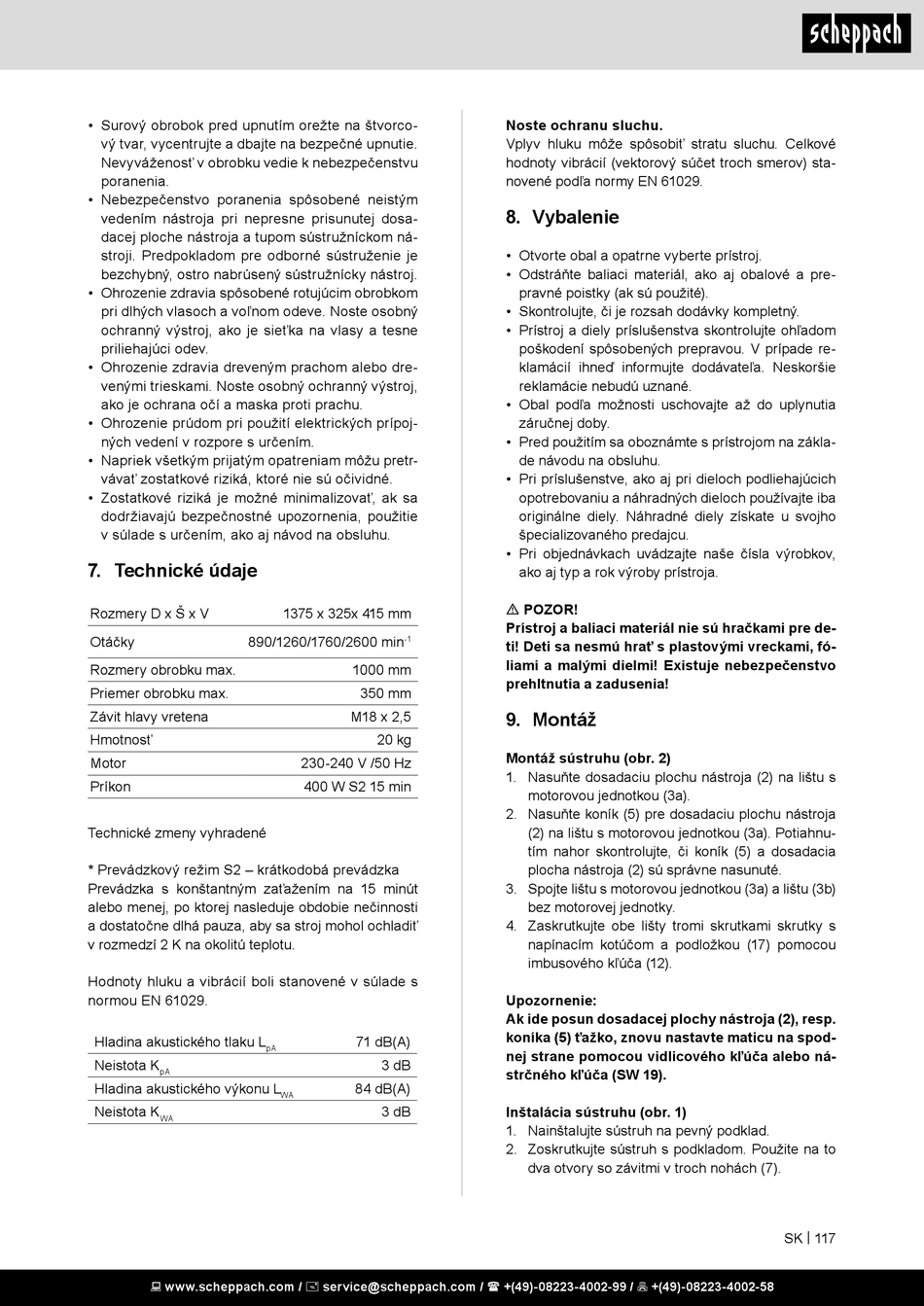

• Surový obrobok pred upnutím orežte na štvorco-
vý tvar, vycentrujte a dbajte na bezpečné upnutie.
Nevyváženosť v obrobku vedie k nebezpečenstvu
poranenia.
• Nebezpečenstvo poranenia spôsobené neistým
vedením nástroja pri nepresne prisunutej dosa-
dacej ploche nástroja a tupom sústružníckom ná-
stroji. Predpokladom pre odborné sústruženie je
bezchybný, ostro nabrúsený sústružnícky nástroj.
• Ohrozenie zdravia spôsobené rotujúcim obrobkom
pri dlhých vlasoch a voľnom odeve. Noste osobný
ochranný výstroj, ako je sieťka na vlasy a tesne
priliehajúci odev.
• Ohrozenie zdravia dreveným prachom alebo dre-
venými trieskami. Noste osobný ochranný výstroj,
ako je ochrana očí a maska proti prachu.
• Ohrozenie prúdom pri použití elektrických prípoj-
ných vedení v rozpore s určením.
• Napriek všetkým prijatým opatreniam môžu pretr-
vávať zostatkové riziká, ktoré nie sú očividné.
• Zostatkové riziká je možné minimalizovať, ak sa
dodržiavajú bezpečnostné upozornenia, použitie
v súlade s určením, ako aj návod na obsluhu.
7. Technické údaje
Rozmery D x Š x V
Otáčky 890/1260/1760/2600 min
Rozmery obrobku max.
Priemer obrobku max.
Závit hlavy vretena
Hmotnosť
Motor
Príkon
Technické zmeny vyhradené
* Prevádzkový režim S2 – krátkodobá prevádzka
Prevádzka s konštantným zaťažením na 15 minút
alebo menej, po ktorej nasleduje obdobie nečinnosti
a dostatočne dlhá pauza, aby sa stroj mohol ochladiť
v rozmedzí 2 K na okolitú teplotu.
Hodnoty hluku a vibrácií boli stanovené v súlade s
normou EN 61029.
Hladina akustického tlaku L
Neistota K
pA
Hladina akustického výkonu L
Neistota K
WA
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1375 x 325x 415 mm
-1
1000 mm
350 mm
M18 x 2,5
20 kg
230-240 V /50 Hz
400 W S2 15 min
71 dB(A)
pA
3 dB
84 dB(A)
WA
3 dB
Noste ochranu sluchu.
Vplyv hluku môže spôsobiť stratu sluchu. Celkové
hodnoty vibrácií (vektorový súčet troch smerov) sta-
novené podľa normy EN 61029.

8. Vybalenie

• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte baliaci materiál, ako aj obalové a pre-
pravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou. V prípade re-
klamácií ihneď informujte dodávateľa. Neskoršie
reklamácie nebudú uznané.
• Obal podľa možnosti uschovajte až do uplynutia
záručnej doby.
• Pred použitím sa oboznámte s prístrojom na zákla-
de návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich
opotrebovaniu a náhradných dieloch používajte iba
originálne diely. Náhradné diely získate u svojho
špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov,
ako aj typ a rok výroby prístroja.
m POZOR!
Prístroj a baliaci materiál nie sú hračkami pre de-
ti! Deti sa nesmú hrať s plastovými vreckami, fó-
liami a malými dielmi! Existuje nebezpečenstvo
prehltnutia a zadusenia!
9. Montáž
Montáž sústruhu (obr. 2)
1. Nasuňte dosadaciu plochu nástroja (2) na lištu s
motorovou jednotkou (3a).
2. Nasuňte koník (5) pre dosadaciu plochu nástroja
(2) na lištu s motorovou jednotkou (3a). Potiahnu-
tím nahor skontrolujte, či koník (5) a dosadacia
plocha nástroja (2) sú správne nasunuté.
3. Spojte lištu s motorovou jednotkou (3a) a lištu (3b)
bez motorovej jednotky.
4. Zaskrutkujte obe lišty tromi skrutkami skrutky s
napínacím kotúčom a podložkou (17) pomocou
imbusového kľúča (12).
Upozornenie:
Ak ide posun dosadacej plochy nástroja (2), resp.
koníka (5) ťažko, znovu nastavte maticu na spod-
nej strane pomocou vidlicového kľúča alebo ná-
strčného kľúča (SW 19).
Inštalácia sústruhu (obr. 1)
1. Nainštalujte sústruh na pevný podklad.
2. Zoskrutkujte sústruh s podkladom. Použite na to
dva otvory so závitmi v troch nohách (7).
SK | 117
