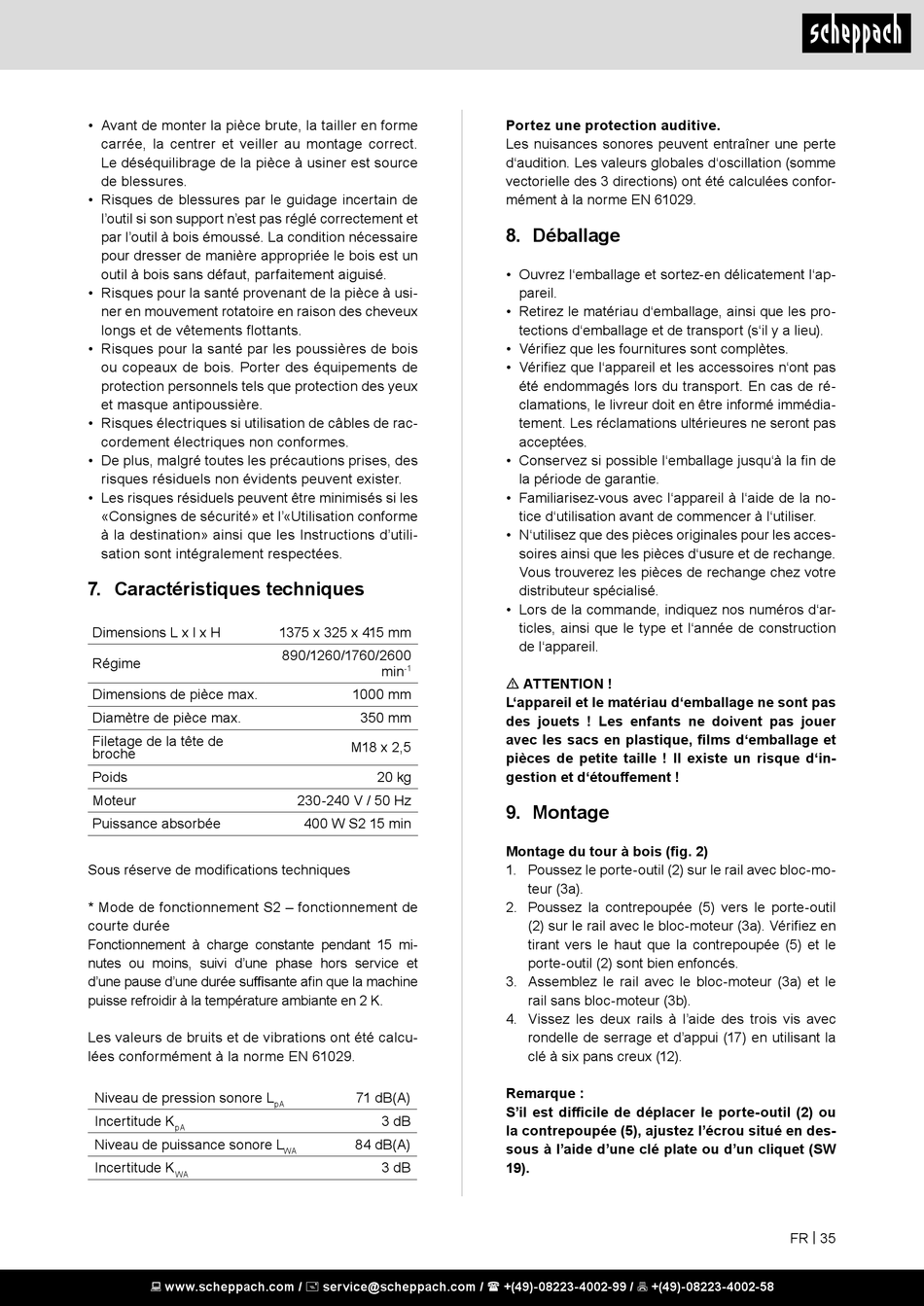

• Avant de monter la pièce brute, la tailler en forme
carrée, la centrer et veiller au montage correct.
Le déséquilibrage de la pièce à usiner est source
de blessures.
• Risques de blessures par le guidage incertain de
l'outil si son support n'est pas réglé correctement et
par l'outil à bois émoussé. La condition nécessaire
pour dresser de manière appropriée le bois est un
outil à bois sans défaut, parfaitement aiguisé.
• Risques pour la santé provenant de la pièce à usi-
ner en mouvement rotatoire en raison des cheveux
longs et de vêtements flottants.
• Risques pour la santé par les poussières de bois
ou copeaux de bois. Porter des équipements de
protection personnels tels que protection des yeux
et masque antipoussière.
• Risques électriques si utilisation de câbles de rac-
cordement électriques non conformes.
• De plus, malgré toutes les précautions prises, des
risques résiduels non évidents peuvent exister.
• Les risques résiduels peuvent être minimisés si les
«Consignes de sécurité» et l'«Utilisation conforme
à la destination» ainsi que les Instructions d'utili-
sation sont intégralement respectées.
7. Caractéristiques techniques
Dimensions L x l x H
Régime
Dimensions de pièce max.
Diamètre de pièce max.
Filetage de la tête de
broche
Poids
Moteur
Puissance absorbée
Sous réserve de modifications techniques
* Mode de fonctionnement S2 – fonctionnement de
courte durée
Fonctionnement à charge constante pendant 15 mi-
nutes ou moins, suivi d'une phase hors service et
d'une pause d'une durée suffisante afin que la machine
puisse refroidir à la température ambiante en 2 K.
Les valeurs de bruits et de vibrations ont été calcu-
lées conformément à la norme EN 61029.
Niveau de pression sonore L
Incertitude K
pA
Niveau de puissance sonore L
Incertitude K
WA
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1375 x 325 x 415 mm
890/1260/1760/2600
min
-1
1000 mm
350 mm
M18 x 2,5
20 kg
230-240 V / 50 Hz
400 W S2 15 min
71 dB(A)
pA
3 dB
84 dB(A)
WA
3 dB
Portez une protection auditive.
Les nuisances sonores peuvent entraîner une perte
d'audition. Les valeurs globales d'oscillation (somme
vectorielle des 3 directions) ont été calculées confor-
mément à la norme EN 61029.
8. Déballage
• Ouvrez l'emballage et sortez-en délicatement l'ap-
pareil.
• Retirez le matériau d'emballage, ainsi que les pro-
tections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas
été endommagés lors du transport. En cas de ré-
clamations, le livreur doit en être informé immédia-
tement. Les réclamations ultérieures ne seront pas
acceptées.
• Conservez si possible l'emballage jusqu'à la fin de
la période de garantie.
• Familiarisez-vous avec l'appareil à l'aide de la no-
tice d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces originales pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
distributeur spécialisé.
• Lors de la commande, indiquez nos numéros d'ar-
ticles, ainsi que le type et l'année de construction
de l'appareil.
m ATTENTION !
L'appareil et le matériau d'emballage ne sont pas
des jouets ! Les enfants ne doivent pas jouer
avec les sacs en plastique, films d'emballage et
pièces de petite taille ! Il existe un risque d'in-
gestion et d'étouffement !

9. Montage

Montage du tour à bois (fig. 2)
1. Poussez le porte-outil (2) sur le rail avec bloc-mo-
teur (3a).
2. Poussez la contrepoupée (5) vers le porte-outil
(2) sur le rail avec le bloc-moteur (3a). Vérifiez en
tirant vers le haut que la contrepoupée (5) et le
porte-outil (2) sont bien enfoncés.
3. Assemblez le rail avec le bloc-moteur (3a) et le
rail sans bloc-moteur (3b).
4. Vissez les deux rails à l'aide des trois vis avec
rondelle de serrage et d'appui (17) en utilisant la
clé à six pans creux (12).
Remarque :
S'il est difficile de déplacer le porte-outil (2) ou
la contrepoupée (5), ajustez l'écrou situé en des-
sous à l'aide d'une clé plate ou d'un cliquet (SW
19).
FR | 35
