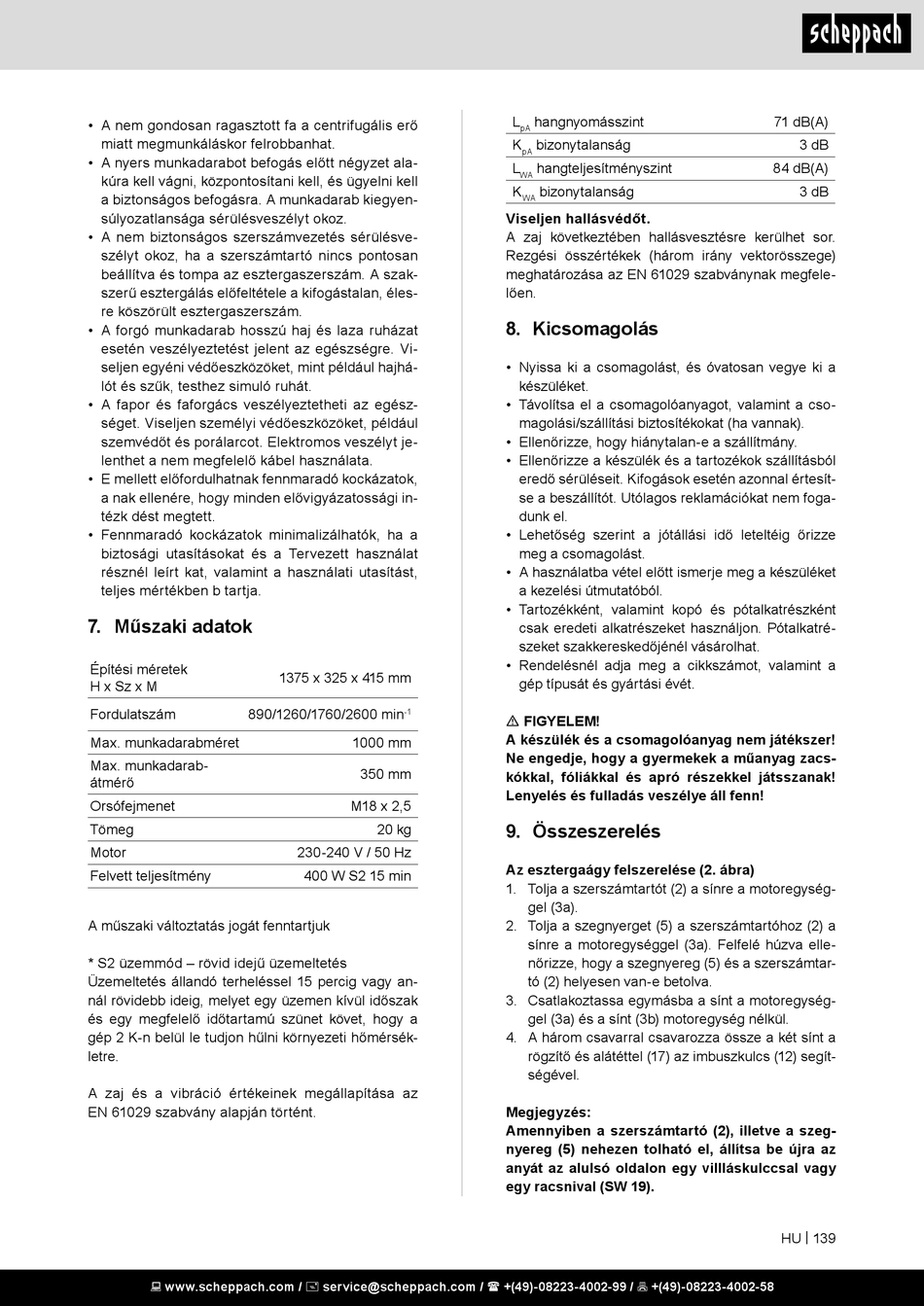

• A nem gondosan ragasztott fa a centrifugális erő
miatt megmunkáláskor felrobbanhat.
• A nyers munkadarabot befogás előtt négyzet ala-
kúra kell vágni, központosítani kell, és ügyelni kell
a biztonságos befogásra. A munkadarab kiegyen-
súlyozatlansága sérülésveszélyt okoz.
• A nem biztonságos szerszámvezetés sérülésve-
szélyt okoz, ha a szerszámtartó nincs pontosan
beállítva és tompa az esztergaszerszám. A szak-
szerű esztergálás előfeltétele a kifogástalan, éles-
re köszörült esztergaszerszám.
• A forgó munkadarab hosszú haj és laza ruházat
esetén veszélyeztetést jelent az egészségre. Vi-
seljen egyéni védőeszközöket, mint például hajhá-
lót és szűk, testhez simuló ruhát.
• A fapor és faforgács veszélyeztetheti az egész-
séget. Viseljen személyi védőeszközöket, például
szemvédőt és porálarcot. Elektromos veszélyt je-
lenthet a nem megfelelő kábel használata.
• E mellett előfordulhatnak fennmaradó kockázatok,
a nak ellenére, hogy minden elővigyázatossági in-
tézk dést megtett.
• Fennmaradó kockázatok minimalizálhatók, ha a
biztosági utasításokat és a Tervezett használat
résznél leírt kat, valamint a használati utasítást,
teljes mértékben b tartja.
7. Műszaki adatok
Építési méretek
H x Sz x M
Fordulatszám 890/1260/1760/2600 min
Max. munkadarabméret
Max. munkadarab-
átmérő
Orsófejmenet
Tömeg
Motor
Felvett teljesítmény
A műszaki változtatás jogát fenntartjuk
* S2 üzemmód – rövid idejű üzemeltetés
Üzemeltetés állandó terheléssel 15 percig vagy an-
nál rövidebb ideig, melyet egy üzemen kívül időszak
és egy megfelelő időtartamú szünet követ, hogy a
gép 2 K-n belül le tudjon hűlni környezeti hőmérsék-
letre.
A zaj és a vibráció értékeinek megállapítása az
EN 61029 szabvány alapján történt.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1375 x 325 x 415 mm
-1
1000 mm
350 mm
M18 x 2,5
20 kg
230-240 V / 50 Hz
400 W S2 15 min
L hangnyomásszint
pA
K bizonytalanság
pA
L hangteljesítményszint
WA
K bizonytalanság
WA
Viseljen hallásvédőt.
A zaj következtében hallásvesztésre kerülhet sor.
Rezgési összértékek (három irány vektorösszege)
meghatározása az EN 61029 szabványnak megfele-
lően.
8. Kicsomagolás
• Nyissa ki a csomagolást, és óvatosan vegye ki a
készüléket.
• Távolítsa el a csomagolóanyagot, valamint a cso-
magolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze, hogy hiánytalan-e a szállítmány.
• Ellenőrizze a készülék és a tartozékok szállításból
eredő sérüléseit. Kifogások esetén azonnal értesít-
se a beszállítót. Utólagos reklamációkat nem foga-
dunk el.
• Lehetőség szerint a jótállási idő leteltéig őrizze
meg a csomagolást.
• A használatba vétel előtt ismerje meg a készüléket
a kezelési útmutatóból.
• Tartozékként, valamint kopó és pótalkatrészként
csak eredeti alkatrészeket használjon. Pótalkatré-
szeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a
gép típusát és gyártási évét.
m FIGYELEM!
A készülék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag zacs-
kókkal, fóliákkal és apró részekkel játsszanak!
Lenyelés és fulladás veszélye áll fenn!
9. Összeszerelés
Az esztergaágy felszerelése (2. ábra)
1. Tolja a szerszámtartót (2) a sínre a motoregység-
gel (3a).
2. Tolja a szegnyerget (5) a szerszámtartóhoz (2) a
sínre a motoregységgel (3a). Felfelé húzva elle-
nőrizze, hogy a szegnyereg (5) és a szerszámtar-
tó (2) helyesen van-e betolva.
3. Csatlakoztassa egymásba a sínt a motoregység-
gel (3a) és a sínt (3b) motoregység nélkül.
4. A három csavarral csavarozza össze a két sínt a
rögzítő és alátéttel (17) az imbuszkulcs (12) segít-
ségével.
Megjegyzés:
Amennyiben a szerszámtartó (2), illetve a szeg-
nyereg (5) nehezen tolható el, állítsa be újra az
anyát az alulsó oldalon egy villláskulccsal vagy
egy racsnival (SW 19).
71 dB(A)
3 dB
84 dB(A)
3 dB
HU | 139
