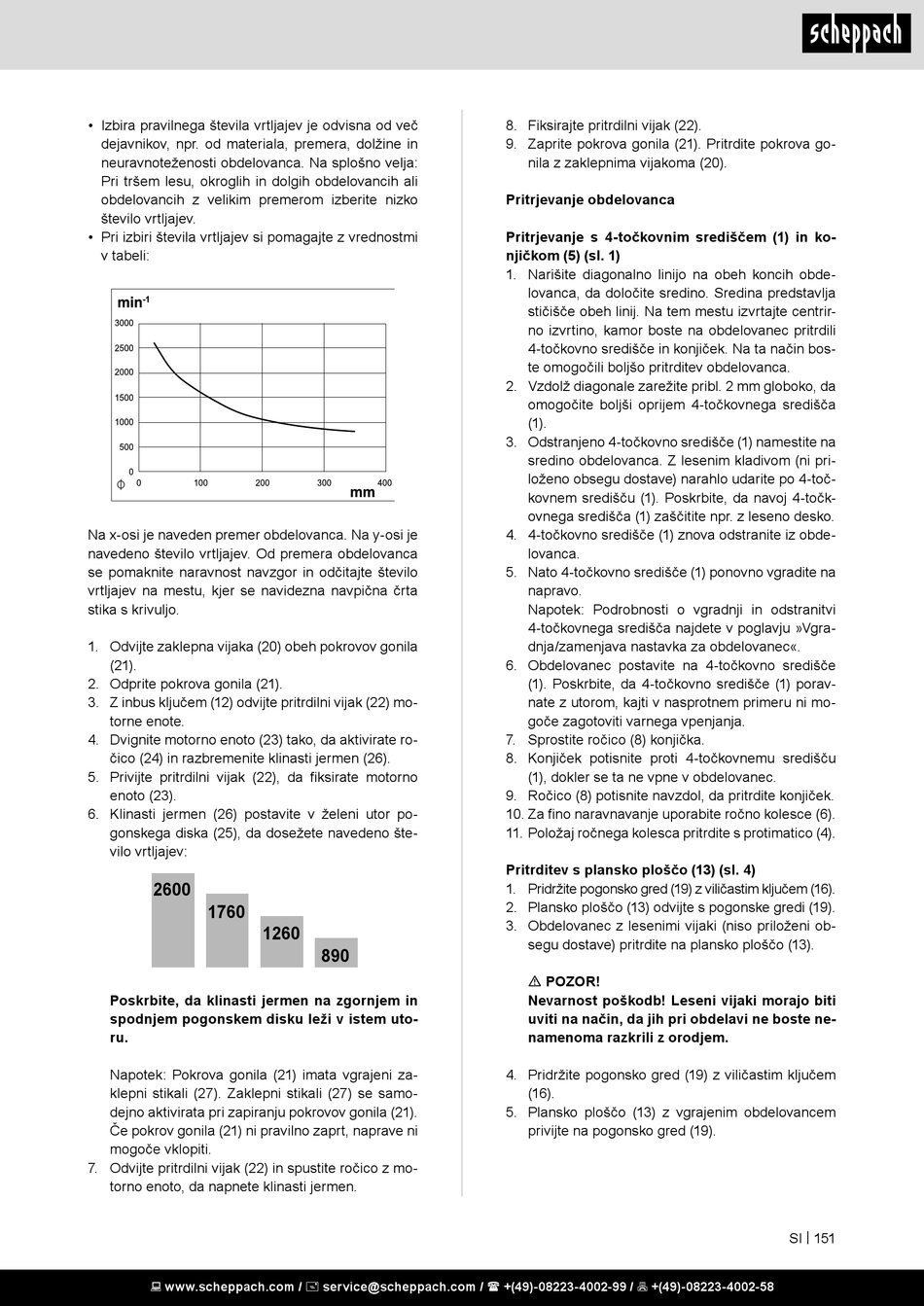

Scheppach 5902306901 Original Bedienungsanleitung Seite 151

• Izbira pravilnega števila vrtljajev je odvisna od več
dejavnikov, npr. od materiala, premera, dolžine in
neuravnoteženosti obdelovanca. Na splošno velja:
Pri tršem lesu, okroglih in dolgih obdelovancih ali
obdelovancih z velikim premerom izberite nizko
število vrtljajev.
• Pri izbiri števila vrtljajev si pomagajte z vrednostmi
v tabeli:
Na x-osi je naveden premer obdelovanca. Na y-osi je
navedeno število vrtljajev. Od premera obdelovanca
se pomaknite naravnost navzgor in odčitajte število
vrtljajev na mestu, kjer se navidezna navpična črta
stika s krivuljo.
1. Odvijte zaklepna vijaka (20) obeh pokrovov gonila
(21).
2. Odprite pokrova gonila (21).
3. Z inbus ključem (12) odvijte pritrdilni vijak (22) mo-
torne enote.
4. Dvignite motorno enoto (23) tako, da aktivirate ro-
čico (24) in razbremenite klinasti jermen (26).
5. Privijte pritrdilni vijak (22), da fiksirate motorno
enoto (23).
6. Klinasti jermen (26) postavite v želeni utor po-
gonskega diska (25), da dosežete navedeno šte-
vilo vrtljajev:
2600
1760
Poskrbite, da klinasti jermen na zgornjem in
spodnjem pogonskem disku leži v istem uto-
ru.
Napotek: Pokrova gonila (21) imata vgrajeni za-
klepni stikali (27). Zaklepni stikali (27) se samo-
dejno aktivirata pri zapiranju pokrovov gonila (21).
Če pokrov gonila (21) ni pravilno zaprt, naprave ni
mogoče vklopiti.
7. Odvijte pritrdilni vijak (22) in spustite ročico z mo-
torno enoto, da napnete klinasti jermen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1260
890
8. Fiksirajte pritrdilni vijak (22).
9. Zaprite pokrova gonila (21). Pritrdite pokrova go-
nila z zaklepnima vijakoma (20).
Pritrjevanje obdelovanca
Pritrjevanje s 4-točkovnim središčem (1) in ko-
njičkom (5) (sl. 1)
1. Narišite diagonalno linijo na obeh koncih obde-
lovanca, da določite sredino. Sredina predstavlja
stičišče obeh linij. Na tem mestu izvrtajte centrir-
no izvrtino, kamor boste na obdelovanec pritrdili
4-točkovno središče in konjiček. Na ta način bos-
te omogočili boljšo pritrditev obdelovanca.
2. Vzdolž diagonale zarežite pribl. 2 mm globoko, da
omogočite boljši oprijem 4-točkovnega središča
(1).
3. Odstranjeno 4-točkovno središče (1) namestite na
sredino obdelovanca. Z lesenim kladivom (ni pri-
loženo obsegu dostave) narahlo udarite po 4-toč-
kovnem središču (1). Poskrbite, da navoj 4-točk-
ovnega središča (1) zaščitite npr. z leseno desko.
4. 4-točkovno središče (1) znova odstranite iz obde-
lovanca.
5. Nato 4-točkovno središče (1) ponovno vgradite na
napravo.
Napotek: Podrobnosti o vgradnji in odstranitvi
4-točkovnega središča najdete v poglavju »Vgra-
dnja/zamenjava nastavka za obdelovanec«.
6. Obdelovanec postavite na 4-točkovno središče
(1). Poskrbite, da 4-točkovno središče (1) porav-
nate z utorom, kajti v nasprotnem primeru ni mo-
goče zagotoviti varnega vpenjanja.
7. Sprostite ročico (8) konjička.
8. Konjiček potisnite proti 4-točkovnemu središču
(1), dokler se ta ne vpne v obdelovanec.
9. Ročico (8) potisnite navzdol, da pritrdite konjiček.
10. Za fino naravnavanje uporabite ročno kolesce (6).
11. Položaj ročnega kolesca pritrdite s protimatico (4).
Pritrditev s plansko ploščo (13) (sl. 4)
1. Pridržite pogonsko gred (19) z viličastim ključem (16).
2. Plansko ploščo (13) odvijte s pogonske gredi (19).
3. Obdelovanec z lesenimi vijaki (niso priloženi ob-
segu dostave) pritrdite na plansko ploščo (13).
m POZOR!
Nevarnost poškodb! Leseni vijaki morajo biti
uviti na način, da jih pri obdelavi ne boste ne-
namenoma razkrili z orodjem.
4. Pridržite pogonsko gred (19) z viličastim ključem
(16).
5. Plansko ploščo (13) z vgrajenim obdelovancem
privijte na pogonsko gred (19).
