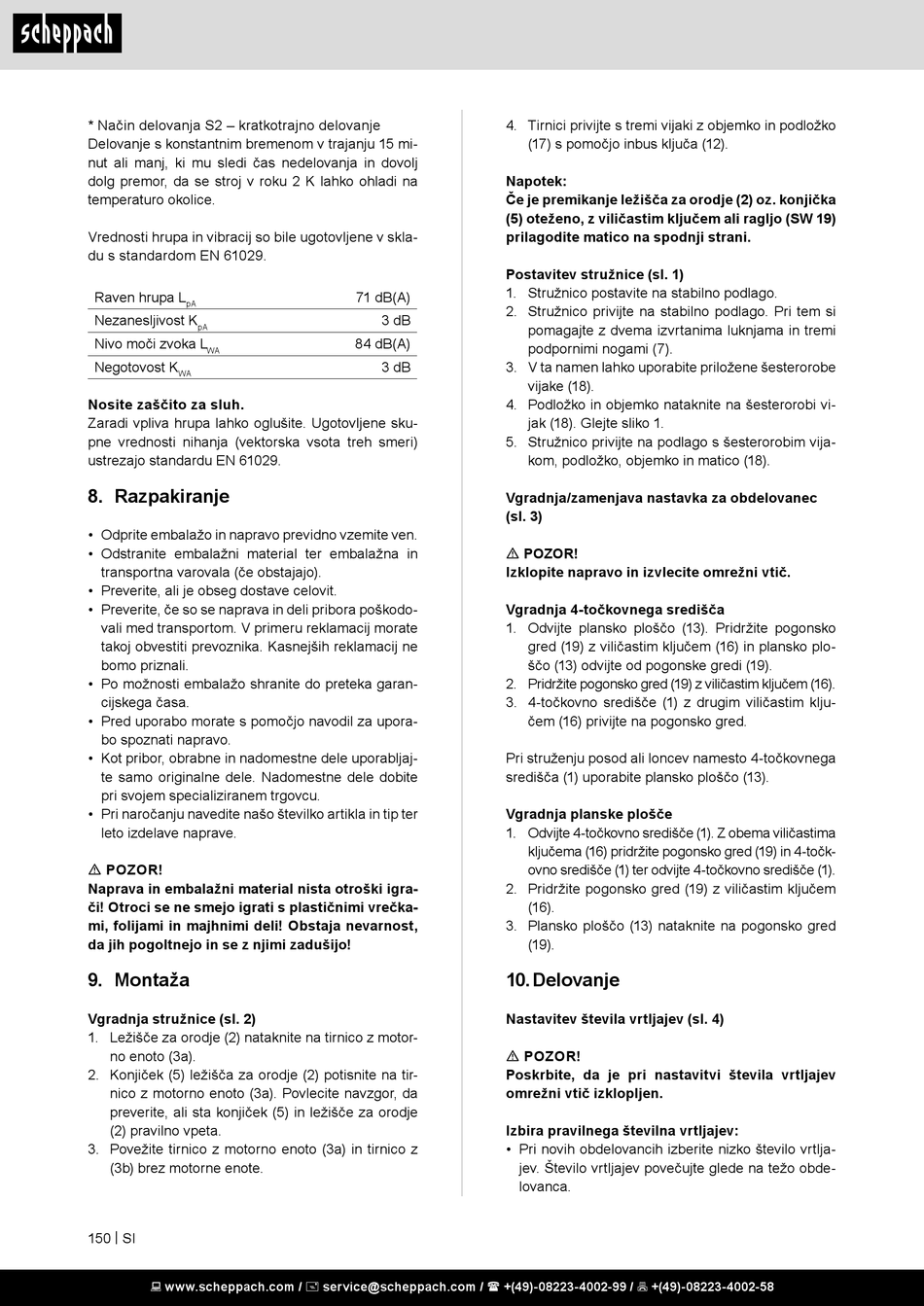

* Način delovanja S2 – kratkotrajno delovanje
Delovanje s konstantnim bremenom v trajanju 15 mi-
nut ali manj, ki mu sledi čas nedelovanja in dovolj
dolg premor, da se stroj v roku 2 K lahko ohladi na
temperaturo okolice.
Vrednosti hrupa in vibracij so bile ugotovljene v skla-
du s standardom EN 61029.
Raven hrupa L
pA
Nezanesljivost K
pA
Nivo moči zvoka L
WA
Negotovost K
WA
Nosite zaščito za sluh.
Zaradi vpliva hrupa lahko oglušite. Ugotovljene sku-
pne vrednosti nihanja (vektorska vsota treh smeri)
ustrezajo standardu EN 61029.

8. Razpakiranje

• Odprite embalažo in napravo previdno vzemite ven.
• Odstranite embalažni material ter embalažna in
transportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, če so se naprava in deli pribora poškodo-
vali med transportom. V primeru reklamacij morate
takoj obvestiti prevoznika. Kasnejših reklamacij ne
bomo priznali.
• Po možnosti embalažo shranite do preteka garan-
cijskega časa.
• Pred uporabo morate s pomočjo navodil za upora-
bo spoznati napravo.
• Kot pribor, obrabne in nadomestne dele uporabljaj-
te samo originalne dele. Nadomestne dele dobite
pri svojem specializiranem trgovcu.
• Pri naročanju navedite našo številko artikla in tip ter
leto izdelave naprave.
m POZOR!
Naprava in embalažni material nista otroški igra-
či! Otroci se ne smejo igrati s plastičnimi vrečka-
mi, folijami in majhnimi deli! Obstaja nevarnost,
da jih pogoltnejo in se z njimi zadušijo!
9. Montaža
Vgradnja stružnice (sl. 2)
1. Ležišče za orodje (2) nataknite na tirnico z motor-
no enoto (3a).
2. Konjiček (5) ležišča za orodje (2) potisnite na tir-
nico z motorno enoto (3a). Povlecite navzgor, da
preverite, ali sta konjiček (5) in ležišče za orodje
(2) pravilno vpeta.
3. Povežite tirnico z motorno enoto (3a) in tirnico z
(3b) brez motorne enote.
150 | SI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
4. Tirnici privijte s tremi vijaki z objemko in podložko
(17) s pomočjo inbus ključa (12).
Napotek:
Če je premikanje ležišča za orodje (2) oz. konjička
(5) oteženo, z viličastim ključem ali ragljo (SW 19)
prilagodite matico na spodnji strani.
Postavitev stružnice (sl. 1)
1. Stružnico postavite na stabilno podlago.
71 dB(A)
2. Stružnico privijte na stabilno podlago. Pri tem si
3 dB
pomagajte z dvema izvrtanima luknjama in tremi
84 dB(A)
podpornimi nogami (7).
3 dB 3. V ta namen lahko uporabite priložene šesterorobe
vijake (18).
4. Podložko in objemko nataknite na šesterorobi vi-
jak (18). Glejte sliko 1.
5. Stružnico privijte na podlago s šesterorobim vija-
kom, podložko, objemko in matico (18).
Vgradnja/zamenjava nastavka za obdelovanec
(sl. 3)
m POZOR!
Izklopite napravo in izvlecite omrežni vtič.
Vgradnja 4-točkovnega središča
1. Odvijte plansko ploščo (13). Pridržite pogonsko
gred (19) z viličastim ključem (16) in plansko plo-
ščo (13) odvijte od pogonske gredi (19).
2. Pridržite pogonsko gred (19) z viličastim ključem (16).
3. 4-točkovno središče (1) z drugim viličastim klju-
čem (16) privijte na pogonsko gred.
Pri struženju posod ali loncev namesto 4-točkovnega
središča (1) uporabite plansko ploščo (13).
Vgradnja planske plošče
1. Odvijte 4-točkovno središče (1). Z obema viličastima
ključema (16) pridržite pogonsko gred (19) in 4-točk-
ovno središče (1) ter odvijte 4-točkovno središče (1).
2. Pridržite pogonsko gred (19) z viličastim ključem
(16).
3. Plansko ploščo (13) nataknite na pogonsko gred
(19).

10. Delovanje

Nastavitev števila vrtljajev (sl. 4)
m POZOR!
Poskrbite, da je pri nastavitvi števila vrtljajev
omrežni vtič izklopljen.
Izbira pravilnega številna vrtljajev:
• Pri novih obdelovancih izberite nizko število vrtlja-
jev. Število vrtljajev povečujte glede na težo obde-
lovanca.
