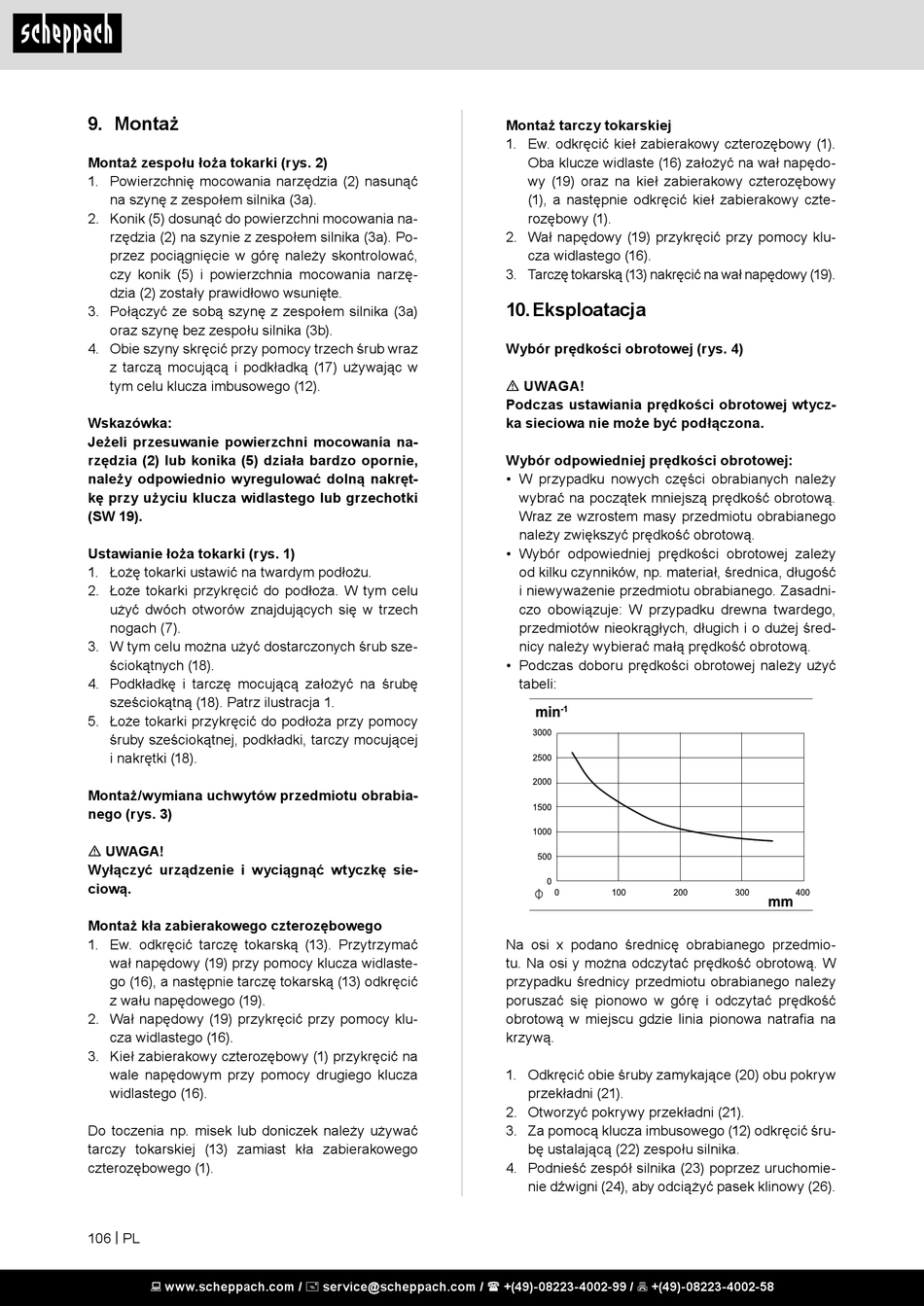

9. Montaż
Montaż zespołu łoża tokarki (rys. 2)
1. Powierzchnię mocowania narzędzia (2) nasunąć
na szynę z zespołem silnika (3a).
2. Konik (5) dosunąć do powierzchni mocowania na-
rzędzia (2) na szynie z zespołem silnika (3a). Po-
przez pociągnięcie w górę należy skontrolować,
czy konik (5) i powierzchnia mocowania narzę-
dzia (2) zostały prawidłowo wsunięte.
3. Połączyć ze sobą szynę z zespołem silnika (3a)
oraz szynę bez zespołu silnika (3b).
4. Obie szyny skręcić przy pomocy trzech śrub wraz
z tarczą mocującą i podkładką (17) używając w
tym celu klucza imbusowego (12).
Wskazówka:
Jeżeli przesuwanie powierzchni mocowania na-
rzędzia (2) lub konika (5) działa bardzo opornie,
należy odpowiednio wyregulować dolną nakręt-
kę przy użyciu klucza widlastego lub grzechotki
(SW 19).
Ustawianie łoża tokarki (rys. 1)
1. Łożę tokarki ustawić na twardym podłożu.
2. Łoże tokarki przykręcić do podłoża. W tym celu
użyć dwóch otworów znajdujących się w trzech
nogach (7).
3. W tym celu można użyć dostarczonych śrub sze-
ściokątnych (18).
4. Podkładkę i tarczę mocującą założyć na śrubę
sześciokątną (18). Patrz ilustracja 1.
5. Łoże tokarki przykręcić do podłoża przy pomocy
śruby sześciokątnej, podkładki, tarczy mocującej
i nakrętki (18).
Montaż/wymiana uchwytów przedmiotu obrabia-
nego (rys. 3)
m UWAGA!
Wyłączyć urządzenie i wyciągnąć wtyczkę sie-
ciową.
Montaż kła zabierakowego czterozębowego
1. Ew. odkręcić tarczę tokarską (13). Przytrzymać
wał napędowy (19) przy pomocy klucza widlaste-
go (16), a następnie tarczę tokarską (13) odkręcić
z wału napędowego (19).
2. Wał napędowy (19) przykręcić przy pomocy klu-
cza widlastego (16).
3. Kieł zabierakowy czterozębowy (1) przykręcić na
wale napędowym przy pomocy drugiego klucza
widlastego (16).
Do toczenia np. misek lub doniczek należy używać
tarczy tokarskiej (13) zamiast kła zabierakowego
czterozębowego (1).
106 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Montaż tarczy tokarskiej
1. Ew. odkręcić kieł zabierakowy czterozębowy (1).
Oba klucze widlaste (16) założyć na wał napędo-
wy (19) oraz na kieł zabierakowy czterozębowy
(1), a następnie odkręcić kieł zabierakowy czte-
rozębowy (1).
2. Wał napędowy (19) przykręcić przy pomocy klu-
cza widlastego (16).
3. Tarczę tokarską (13) nakręcić na wał napędowy (19).

10. Eksploatacja

Wybór prędkości obrotowej (rys. 4)
m UWAGA!
Podczas ustawiania prędkości obrotowej wtycz-
ka sieciowa nie może być podłączona.
Wybór odpowiedniej prędkości obrotowej:
• W przypadku nowych części obrabianych należy
wybrać na początek mniejszą prędkość obrotową.
Wraz ze wzrostem masy przedmiotu obrabianego
należy zwiększyć prędkość obrotową.
• Wybór odpowiedniej prędkości obrotowej zależy
od kilku czynników, np. materiał, średnica, długość
i niewyważenie przedmiotu obrabianego. Zasadni-
czo obowiązuje: W przypadku drewna twardego,
przedmiotów nieokrągłych, długich i o dużej śred-
nicy należy wybierać małą prędkość obrotową.
• Podczas doboru prędkości obrotowej należy użyć
tabeli:
Na osi x podano średnicę obrabianego przedmio-
tu. Na osi y można odczytać prędkość obrotową. W
przypadku średnicy przedmiotu obrabianego należy
poruszać się pionowo w górę i odczytać prędkość
obrotową w miejscu gdzie linia pionowa natrafia na
krzywą.
1. Odkręcić obie śruby zamykające (20) obu pokryw
przekładni (21).
2. Otworzyć pokrywy przekładni (21).
3. Za pomocą klucza imbusowego (12) odkręcić śru-
bę ustalającą (22) zespołu silnika.
4. Podnieść zespół silnika (23) poprzez uruchomie-
nie dźwigni (24), aby odciążyć pasek klinowy (26).
