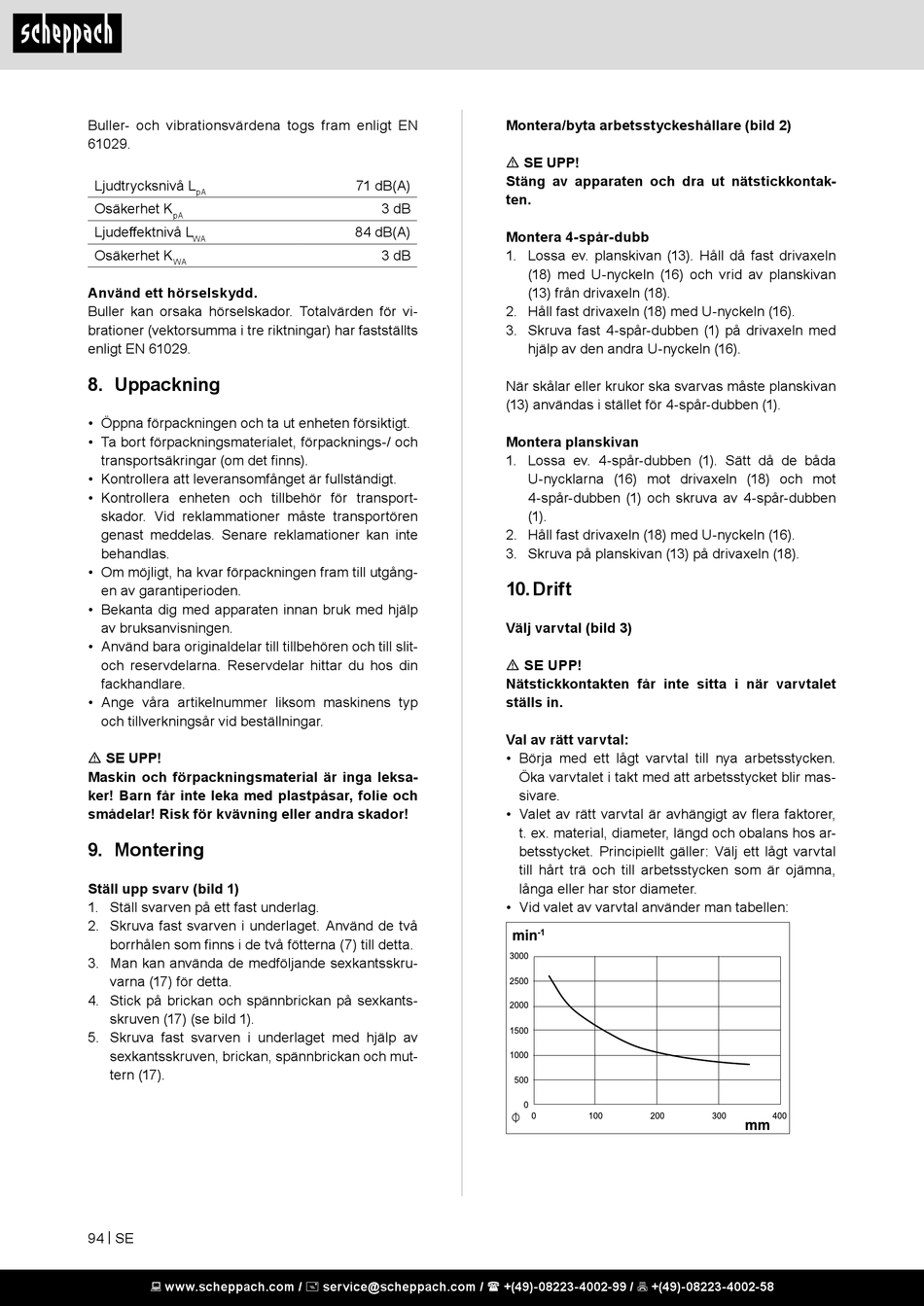

Buller- och vibrationsvärdena togs fram enligt EN
61029.
Ljudtrycksnivå L
pA
Osäkerhet K
pA
Ljudeffektnivå L
WA
Osäkerhet K
WA
Använd ett hörselskydd.
Buller kan orsaka hörselskador. Totalvärden för vi-
brationer (vektorsumma i tre riktningar) har fastställts
enligt EN 61029.

8. Uppackning

• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transport-
skador. Vid reklammationer måste transportören
genast meddelas. Senare reklamationer kan inte
behandlas.
• Om möjligt, ha kvar förpackningen fram till utgång-
en av garantiperioden.
• Bekanta dig med apparaten innan bruk med hjälp
av bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer liksom maskinens typ
och tillverkningsår vid beställningar.
m SE UPP!
Maskin och förpackningsmaterial är inga leksa-
ker! Barn får inte leka med plastpåsar, folie och
smådelar! Risk för kvävning eller andra skador!

9. Montering

Ställ upp svarv (bild 1)
1. Ställ svarven på ett fast underlag.
2. Skruva fast svarven i underlaget. Använd de två
borrhålen som finns i de två fötterna (7) till detta.
3. Man kan använda de medföljande sexkantsskru-
varna (17) för detta.
4. Stick på brickan och spännbrickan på sexkants-
skruven (17) (se bild 1).
5. Skruva fast svarven i underlaget med hjälp av
sexkantsskruven, brickan, spännbrickan och mut-
tern (17).
94 | SE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Montera/byta arbetsstyckeshållare (bild 2)
m SE UPP!
Stäng av apparaten och dra ut nätstickkontak-
71 dB(A)
ten.
3 dB
84 dB(A)
Montera 4-spår-dubb
3 dB 1. Lossa ev. planskivan (13). Håll då fast drivaxeln
(18) med U-nyckeln (16) och vrid av planskivan
(13) från drivaxeln (18).
2. Håll fast drivaxeln (18) med U-nyckeln (16).
3. Skruva fast 4-spår-dubben (1) på drivaxeln med
hjälp av den andra U-nyckeln (16).
När skålar eller krukor ska svarvas måste planskivan
(13) användas i stället för 4-spår-dubben (1).
Montera planskivan
1. Lossa ev. 4-spår-dubben (1). Sätt då de båda
U-nycklarna (16) mot drivaxeln (18) och mot
4-spår-dubben (1) och skruva av 4-spår-dubben
(1).
2. Håll fast drivaxeln (18) med U-nyckeln (16).
3. Skruva på planskivan (13) på drivaxeln (18).

10. Drift

Välj varvtal (bild 3)
m SE UPP!
Nätstickkontakten får inte sitta i när varvtalet
ställs in.
Val av rätt varvtal:
• Börja med ett lågt varvtal till nya arbetsstycken.
Öka varvtalet i takt med att arbetsstycket blir mas-
sivare.
• Valet av rätt varvtal är avhängigt av flera faktorer,
t. ex. material, diameter, längd och obalans hos ar-
betsstycket. Principiellt gäller: Välj ett lågt varvtal
till hårt trä och till arbetsstycken som är ojämna,
långa eller har stor diameter.
• Vid valet av varvtal använder man tabellen:
