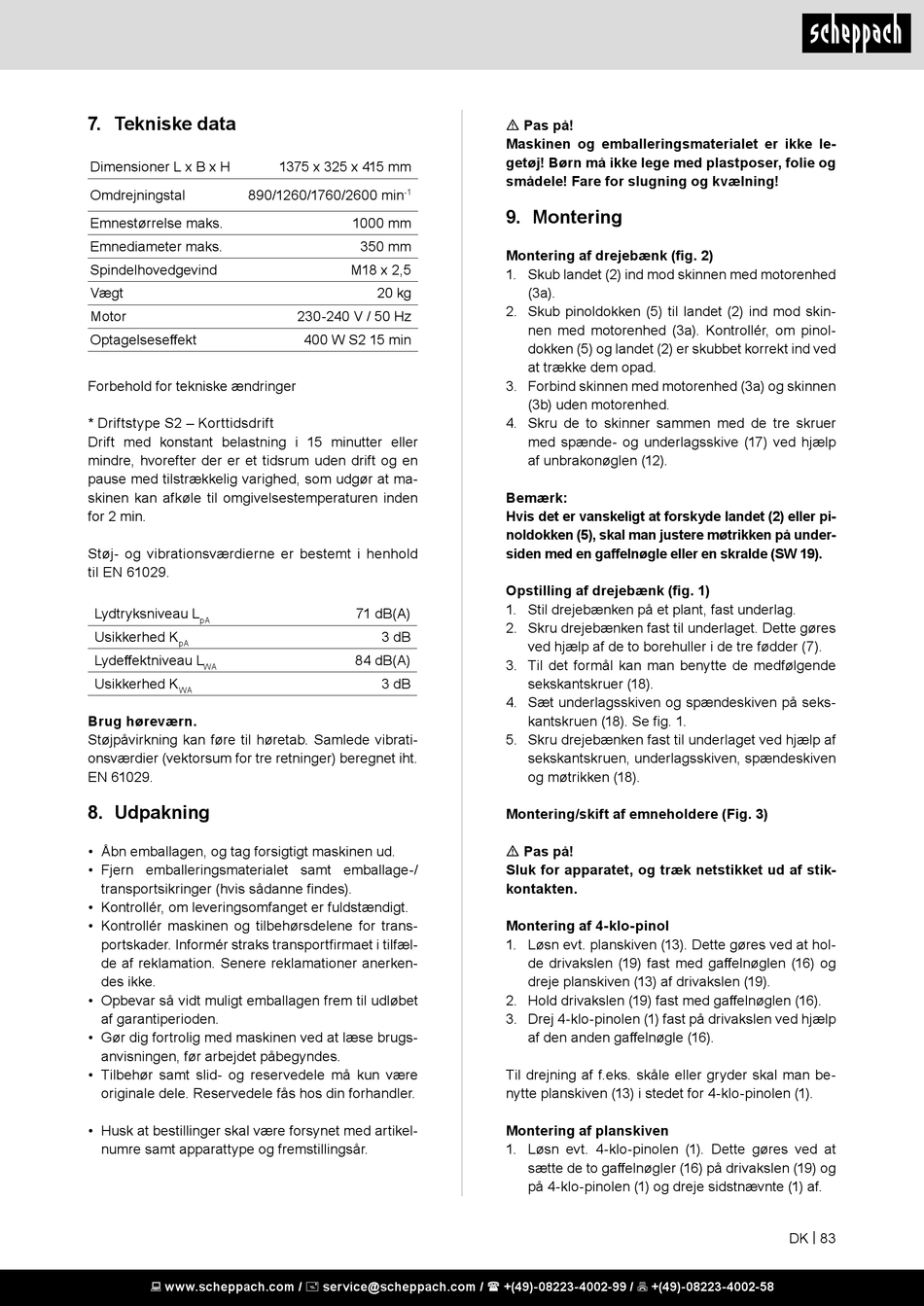

7. Tekniske data

Dimensioner L x B x H
Omdrejningstal 890/1260/1760/2600 min
Emnestørrelse maks.
Emnediameter maks.
Spindelhovedgevind
Vægt
Motor
Optagelseseffekt
Forbehold for tekniske ændringer
* Driftstype S2 – Korttidsdrift
Drift med konstant belastning i 15 minutter eller
mindre, hvorefter der er et tidsrum uden drift og en
pause med tilstrækkelig varighed, som udgør at ma-
skinen kan afkøle til omgivelsestemperaturen inden
for 2 min.
Støj- og vibrationsværdierne er bestemt i henhold
til EN 61029.
Lydtryksniveau L
pA
Usikkerhed K
pA
Lydeffektniveau L
WA
Usikkerhed K
WA
Brug høreværn.
Støjpåvirkning kan føre til høretab. Samlede vibrati-
onsværdier (vektorsum for tre retninger) beregnet iht.
EN 61029.

8. Udpakning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/
transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for trans-
portskader. Informér straks transportfirmaet i tilfæl-
de af reklamation. Senere reklamationer anerken-
des ikke.
• Opbevar så vidt muligt emballagen frem til udløbet
af garantiperioden.
• Gør dig fortrolig med maskinen ved at læse brugs-
anvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være
originale dele. Reservedele fås hos din forhandler.
• Husk at bestillinger skal være forsynet med artikel-
numre samt apparattype og fremstillingsår.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1375 x 325 x 415 mm
-1
1000 mm
350 mm
M18 x 2,5
20 kg
230-240 V / 50 Hz
400 W S2 15 min
71 dB(A)
3 dB
84 dB(A)
3 dB
m Pas på!
Maskinen og emballeringsmaterialet er ikke le-
getøj! Børn må ikke lege med plastposer, folie og
smådele! Fare for slugning og kvælning!

9. Montering

Montering af drejebænk (fig. 2)
1. Skub landet (2) ind mod skinnen med motorenhed
(3a).
2. Skub pinoldokken (5) til landet (2) ind mod skin-
nen med motorenhed (3a). Kontrollér, om pinol-
dokken (5) og landet (2) er skubbet korrekt ind ved
at trække dem opad.
3. Forbind skinnen med motorenhed (3a) og skinnen
(3b) uden motorenhed.
4. Skru de to skinner sammen med de tre skruer
med spænde- og underlagsskive (17) ved hjælp
af unbrakonøglen (12).
Bemærk:
Hvis det er vanskeligt at forskyde landet (2) eller pi-
noldokken (5), skal man justere møtrikken på under-
siden med en gaffelnøgle eller en skralde (SW 19).
Opstilling af drejebænk (fig. 1)
1. Stil drejebænken på et plant, fast underlag.
2. Skru drejebænken fast til underlaget. Dette gøres
ved hjælp af de to borehuller i de tre fødder (7).
3. Til det formål kan man benytte de medfølgende
sekskantskruer (18).
4. Sæt underlagsskiven og spændeskiven på seks-
kantskruen (18). Se fig. 1.
5. Skru drejebænken fast til underlaget ved hjælp af
sekskantskruen, underlagsskiven, spændeskiven
og møtrikken (18).
Montering/skift af emneholdere (Fig. 3)
m Pas på!
Sluk for apparatet, og træk netstikket ud af stik-
kontakten.
Montering af 4-klo-pinol
1. Løsn evt. planskiven (13). Dette gøres ved at hol-
de drivakslen (19) fast med gaffelnøglen (16) og
dreje planskiven (13) af drivakslen (19).
2. Hold drivakslen (19) fast med gaffelnøglen (16).
3. Drej 4-klo-pinolen (1) fast på drivakslen ved hjælp
af den anden gaffelnøgle (16).
Til drejning af f.eks. skåle eller gryder skal man be-
nytte planskiven (13) i stedet for 4-klo-pinolen (1).
Montering af planskiven
1. Løsn evt. 4-klo-pinolen (1). Dette gøres ved at
sætte de to gaffelnøgler (16) på drivakslen (19) og
på 4-klo-pinolen (1) og dreje sidstnævnte (1) af.
DK | 83
