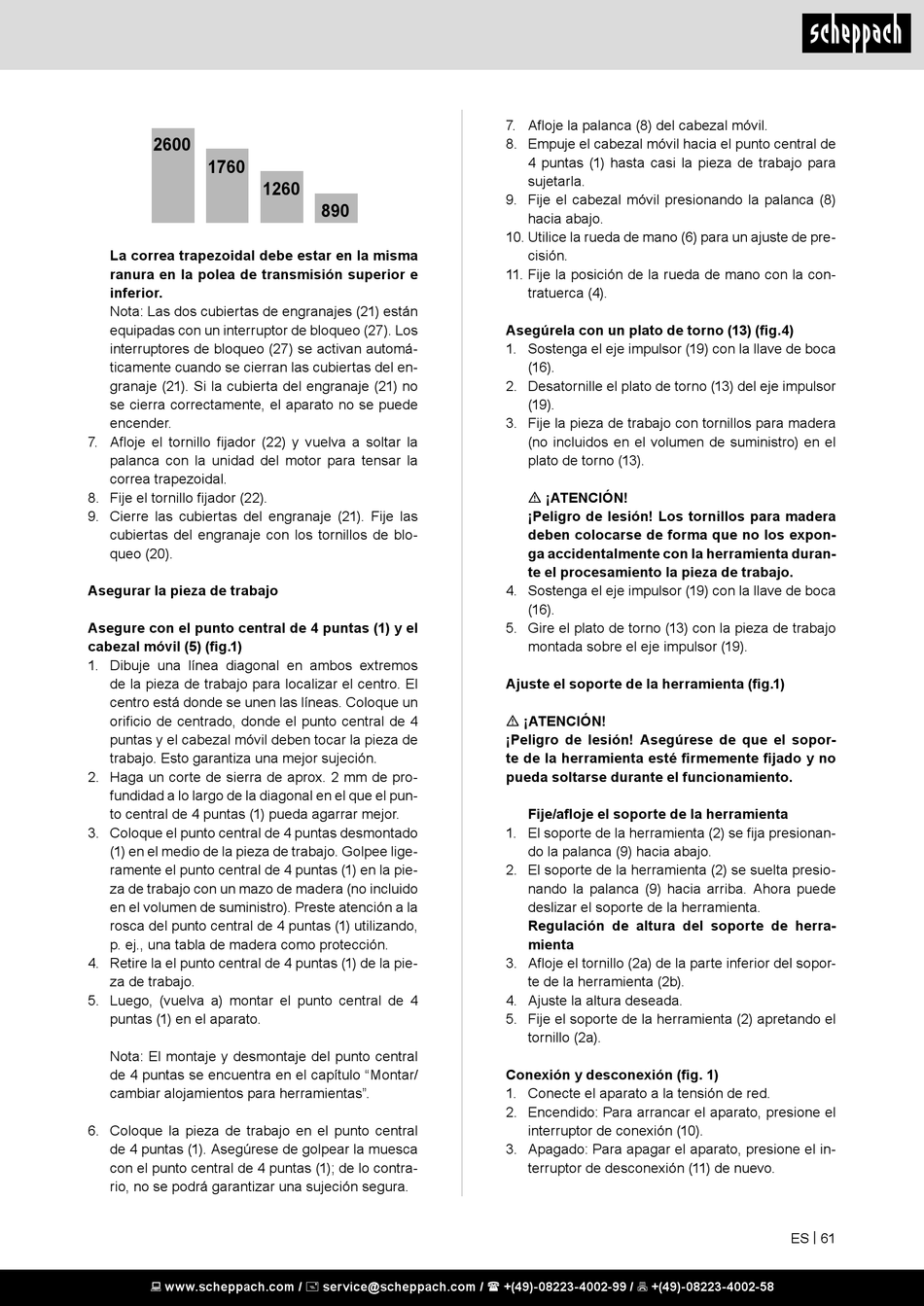

2600
1760
La correa trapezoidal debe estar en la misma
ranura en la polea de transmisión superior e
inferior.
Nota: Las dos cubiertas de engranajes (21) están
equipadas con un interruptor de bloqueo (27). Los
interruptores de bloqueo (27) se activan automá-
ticamente cuando se cierran las cubiertas del en-
granaje (21). Si la cubierta del engranaje (21) no
se cierra correctamente, el aparato no se puede
encender.
7. Afloje el tornillo fijador (22) y vuelva a soltar la
palanca con la unidad del motor para tensar la
correa trapezoidal.
8. Fije el tornillo fijador (22).
9. Cierre las cubiertas del engranaje (21). Fije las
cubiertas del engranaje con los tornillos de blo-
queo (20).
Asegurar la pieza de trabajo
Asegure con el punto central de 4 puntas (1) y el
cabezal móvil (5) (fig.1)
1. Dibuje una línea diagonal en ambos extremos
de la pieza de trabajo para localizar el centro. El
centro está donde se unen las líneas. Coloque un
orificio de centrado, donde el punto central de 4
puntas y el cabezal móvil deben tocar la pieza de
trabajo. Esto garantiza una mejor sujeción.
2. Haga un corte de sierra de aprox. 2 mm de pro-
fundidad a lo largo de la diagonal en el que el pun-
to central de 4 puntas (1) pueda agarrar mejor.
3. Coloque el punto central de 4 puntas desmontado
(1) en el medio de la pieza de trabajo. Golpee lige-
ramente el punto central de 4 puntas (1) en la pie-
za de trabajo con un mazo de madera (no incluido
en el volumen de suministro). Preste atención a la
rosca del punto central de 4 puntas (1) utilizando,
p. ej., una tabla de madera como protección.
4. Retire la el punto central de 4 puntas (1) de la pie-
za de trabajo.
5. Luego, (vuelva a) montar el punto central de 4
puntas (1) en el aparato.
Nota: El montaje y desmontaje del punto central
de 4 puntas se encuentra en el capítulo "Montar/
cambiar alojamientos para herramientas".
6. Coloque la pieza de trabajo en el punto central
de 4 puntas (1). Asegúrese de golpear la muesca
con el punto central de 4 puntas (1); de lo contra-
rio, no se podrá garantizar una sujeción segura.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1260
890
7. Afloje la palanca (8) del cabezal móvil.
8. Empuje el cabezal móvil hacia el punto central de
4 puntas (1) hasta casi la pieza de trabajo para
sujetarla.
9. Fije el cabezal móvil presionando la palanca (8)
hacia abajo.
10. Utilice la rueda de mano (6) para un ajuste de pre-
cisión.
11. Fije la posición de la rueda de mano con la con-
tratuerca (4).
Asegúrela con un plato de torno (13) (fig.4)
1. Sostenga el eje impulsor (19) con la llave de boca
(16).
2. Desatornille el plato de torno (13) del eje impulsor
(19).
3. Fije la pieza de trabajo con tornillos para madera
(no incluidos en el volumen de suministro) en el
plato de torno (13).
m ¡ATENCIÓN!
¡Peligro de lesión! Los tornillos para madera
deben colocarse de forma que no los expon-
ga accidentalmente con la herramienta duran-
te el procesamiento la pieza de trabajo.
4. Sostenga el eje impulsor (19) con la llave de boca
(16).
5. Gire el plato de torno (13) con la pieza de trabajo
montada sobre el eje impulsor (19).
Ajuste el soporte de la herramienta (fig.1)
m ¡ATENCIÓN!
¡Peligro de lesión! Asegúrese de que el sopor-
te de la herramienta esté firmemente fijado y no
pueda soltarse durante el funcionamiento.
Fije/afloje el soporte de la herramienta
1. El soporte de la herramienta (2) se fija presionan-
do la palanca (9) hacia abajo.
2. El soporte de la herramienta (2) se suelta presio-
nando la palanca (9) hacia arriba. Ahora puede
deslizar el soporte de la herramienta.
Regulación de altura del soporte de herra-
mienta
3. Afloje el tornillo (2a) de la parte inferior del sopor-
te de la herramienta (2b).
4. Ajuste la altura deseada.
5. Fije el soporte de la herramienta (2) apretando el
tornillo (2a).
Conexión y desconexión (fig. 1)
1. Conecte el aparato a la tensión de red.
2. Encendido: Para arrancar el aparato, presione el
interruptor de conexión (10).
3. Apagado: Para apagar el aparato, presione el in-
terruptor de desconexión (11) de nuevo.
ES | 61
