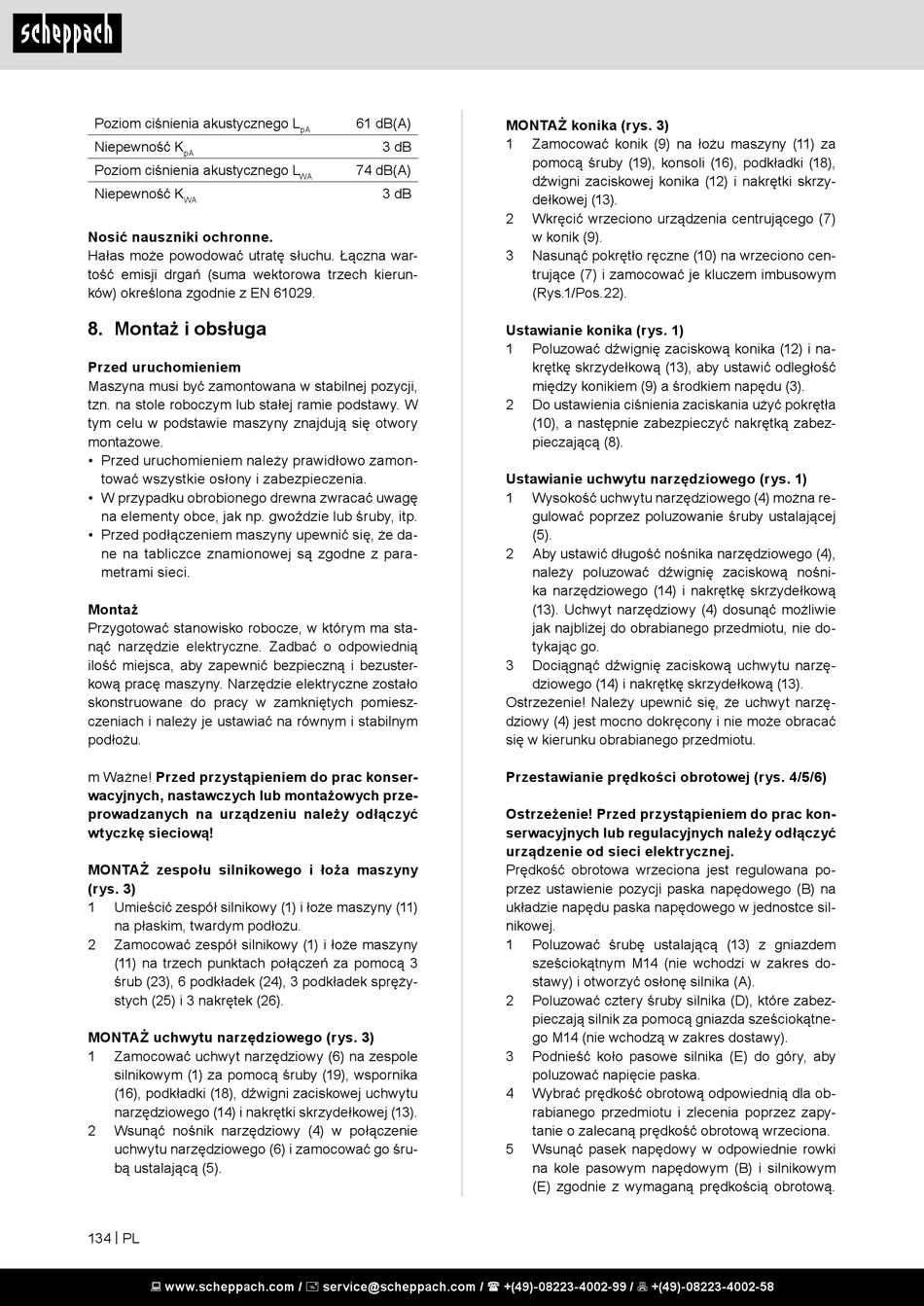

Poziom ciśnienia akustycznego L
Niepewność K
pA
Poziom ciśnienia akustycznego L
Niepewność K
WA
Nosić nauszniki ochronne.
Hałas może powodować utratę słuchu. Łączna war-
tość emisji drgań (suma wektorowa trzech kierun-
ków) określona zgodnie z EN 61029.
8. Montaż i obsługa
Przed uruchomieniem
Maszyna musi być zamontowana w stabilnej pozycji,
tzn. na stole roboczym lub stałej ramie podstawy. W
tym celu w podstawie maszyny znajdują się otwory
montażowe.
• Przed uruchomieniem należy prawidłowo zamon-
tować wszystkie osłony i zabezpieczenia.
• W przypadku obrobionego drewna zwracać uwagę
na elementy obce, jak np. gwoździe lub śruby, itp.
• Przed podłączeniem maszyny upewnić się, że da-
ne na tabliczce znamionowej są zgodne z para-
metrami sieci.
Montaż
Przygotować stanowisko robocze, w którym ma sta-
nąć narzędzie elektryczne. Zadbać o odpowiednią
ilość miejsca, aby zapewnić bezpieczną i bezuster-
kową pracę maszyny. Narzędzie elektryczne zostało
skonstruowane do pracy w zamkniętych pomiesz-
czeniach i należy je ustawiać na równym i stabilnym
podłożu.
m Ważne! Przed przystąpieniem do prac konser-
wacyjnych, nastawczych lub montażowych prze-
prowadzanych na urządzeniu należy odłączyć
wtyczkę sieciową!
MONTAŻ zespołu silnikowego i łoża maszyny
(rys. 3)
1 Umieścić zespół silnikowy (1) i łoże maszyny (11)
na płaskim, twardym podłożu.
2 Zamocować zespół silnikowy (1) i łoże maszyny
(11) na trzech punktach połączeń za pomocą 3
śrub (23), 6 podkładek (24), 3 podkładek spręży-
stych (25) i 3 nakrętek (26).
MONTAŻ uchwytu narzędziowego (rys. 3)
1 Zamocować uchwyt narzędziowy (6) na zespole
silnikowym (1) za pomocą śruby (19), wspornika
(16), podkładki (18), dźwigni zaciskowej uchwytu
narzędziowego (14) i nakrętki skrzydełkowej (13).
2 Wsunąć nośnik narzędziowy (4) w połączenie
uchwytu narzędziowego (6) i zamocować go śru-
bą ustalającą (5).
134 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
61 dB(A)
pA
3 dB
74 dB(A)
WA
3 dB
MONTAŻ konika (rys. 3)
1 Zamocować konik (9) na łożu maszyny (11) za
pomocą śruby (19), konsoli (16), podkładki (18),
dźwigni zaciskowej konika (12) i nakrętki skrzy-
dełkowej (13).
2 Wkręcić wrzeciono urządzenia centrującego (7)
w konik (9).
3 Nasunąć pokrętło ręczne (10) na wrzeciono cen-
trujące (7) i zamocować je kluczem imbusowym
(Rys.1/Pos.22).
Ustawianie konika (rys. 1)
1 Poluzować dźwignię zaciskową konika (12) i na-
krętkę skrzydełkową (13), aby ustawić odległość
między konikiem (9) a środkiem napędu (3).
2 Do ustawienia ciśnienia zaciskania użyć pokrętła
(10), a następnie zabezpieczyć nakrętką zabez-
pieczającą (8).
Ustawianie uchwytu narzędziowego (rys. 1)
1 Wysokość uchwytu narzędziowego (4) można re-
gulować poprzez poluzowanie śruby ustalającej
(5).
2 Aby ustawić długość nośnika narzędziowego (4),
należy poluzować dźwignię zaciskową nośni-
ka narzędziowego (14) i nakrętkę skrzydełkową
(13). Uchwyt narzędziowy (4) dosunąć możliwie
jak najbliżej do obrabianego przedmiotu, nie do-
tykając go.
3 Dociągnąć dźwignię zaciskową uchwytu narzę-
dziowego (14) i nakrętkę skrzydełkową (13).
Ostrzeżenie! Należy upewnić się, że uchwyt narzę-
dziowy (4) jest mocno dokręcony i nie może obracać
się w kierunku obrabianego przedmiotu.
Przestawianie prędkości obrotowej (rys. 4/5/6)
Ostrzeżenie! Przed przystąpieniem do prac kon-
serwacyjnych lub regulacyjnych należy odłączyć
urządzenie od sieci elektrycznej.
Prędkość obrotowa wrzeciona jest regulowana po-
przez ustawienie pozycji paska napędowego (B) na
układzie napędu paska napędowego w jednostce sil-
nikowej.
1 Poluzować śrubę ustalającą (13) z gniazdem
sześciokątnym M14 (nie wchodzi w zakres do-
stawy) i otworzyć osłonę silnika (A).
2 Poluzować cztery śruby silnika (D), które zabez-
pieczają silnik za pomocą gniazda sześciokątne-
go M14 (nie wchodzą w zakres dostawy).
3 Podnieść koło pasowe silnika (E) do góry, aby
poluzować napięcie paska.
4 Wybrać prędkość obrotową odpowiednią dla ob-
rabianego przedmiotu i zlecenia poprzez zapy-
tanie o zalecaną prędkość obrotową wrzeciona.
5 Wsunąć pasek napędowy w odpowiednie rowki
na kole pasowym napędowym (B) i silnikowym
(E) zgodnie z wymaganą prędkością obrotową.
