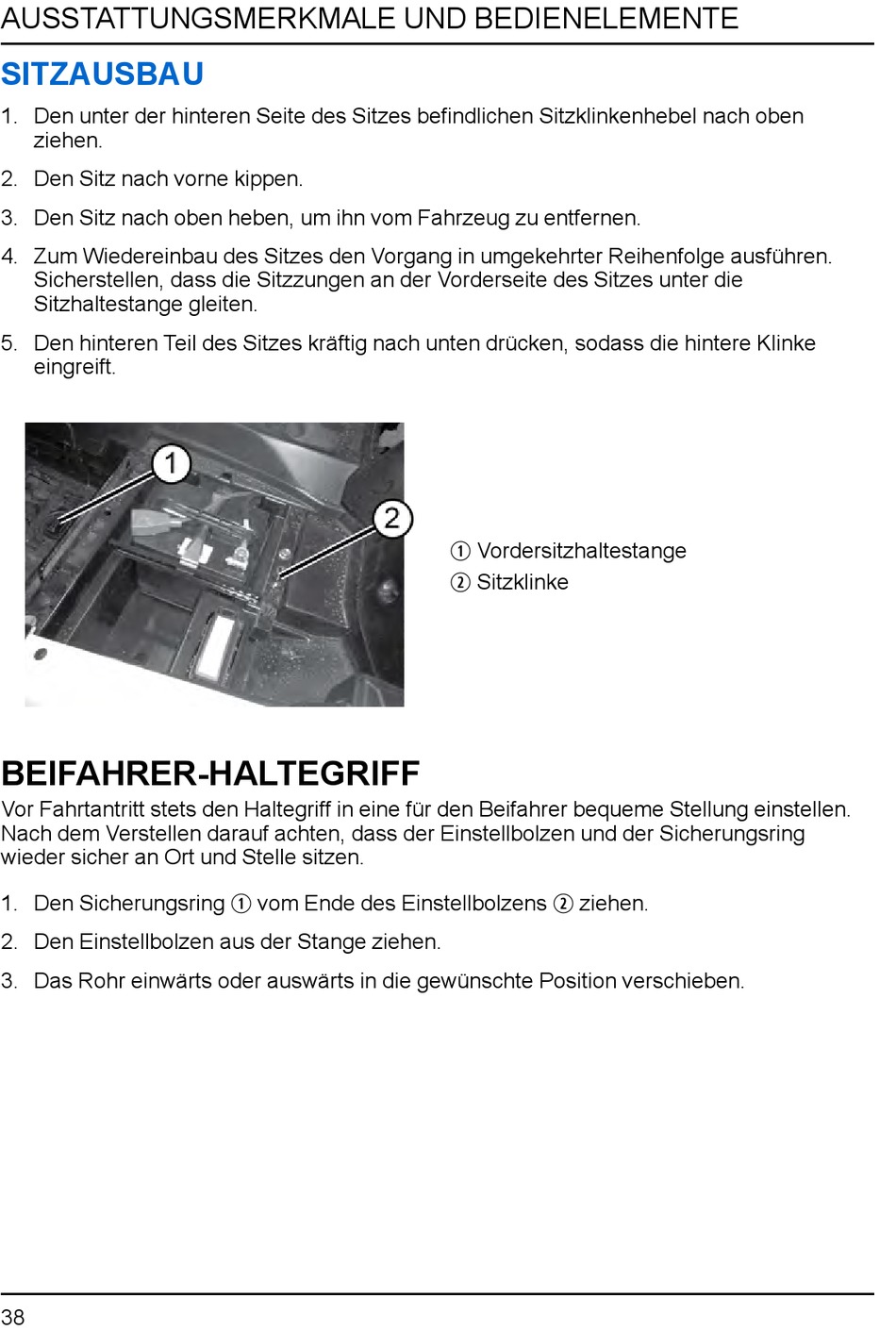

AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE
SITZAUSBAU
1. Den unter der hinteren Seite des Sitzes befindlichen Sitzklinkenhebel nach oben
ziehen.
2. Den Sitz nach vorne kippen.
3. Den Sitz nach oben heben, um ihn vom Fahrzeug zu entfernen.
4. Zum Wiedereinbau des Sitzes den Vorgang in umgekehrter Reihenfolge ausführen.
Sicherstellen, dass die Sitzzungen an der Vorderseite des Sitzes unter die
Sitzhaltestange gleiten.
5. Den hinteren Teil des Sitzes kräftig nach unten drücken, sodass die hintere Klinke
eingreift.

BEIFAHRER-HALTEGRIFF

Vor Fahrtantritt stets den Haltegriff in eine für den Beifahrer bequeme Stellung einstellen.
Nach dem Verstellen darauf achten, dass der Einstellbolzen und der Sicherungsring
wieder sicher an Ort und Stelle sitzen.
1. Den Sicherungsring
2. Den Einstellbolzen aus der Stange ziehen.
3. Das Rohr einwärts oder auswärts in die gewünschte Position verschieben.
38
q
vom Ende des Einstellbolzens
q
Vordersitzhaltestange
w
Sitzklinke
w
ziehen.
