Anschlusskasten Profibus Dp; Abschlusswiderstand Einstellen; Teilnehmeradresse Einstellen; Abb. 9 Anschlusskasten Hmg10 Profibus Dp - Baumer HMG10 Profibus DP Betriebsanleitung

Baumer Hübner
6.1.4

Anschlusskasten Profibus DP

1
2

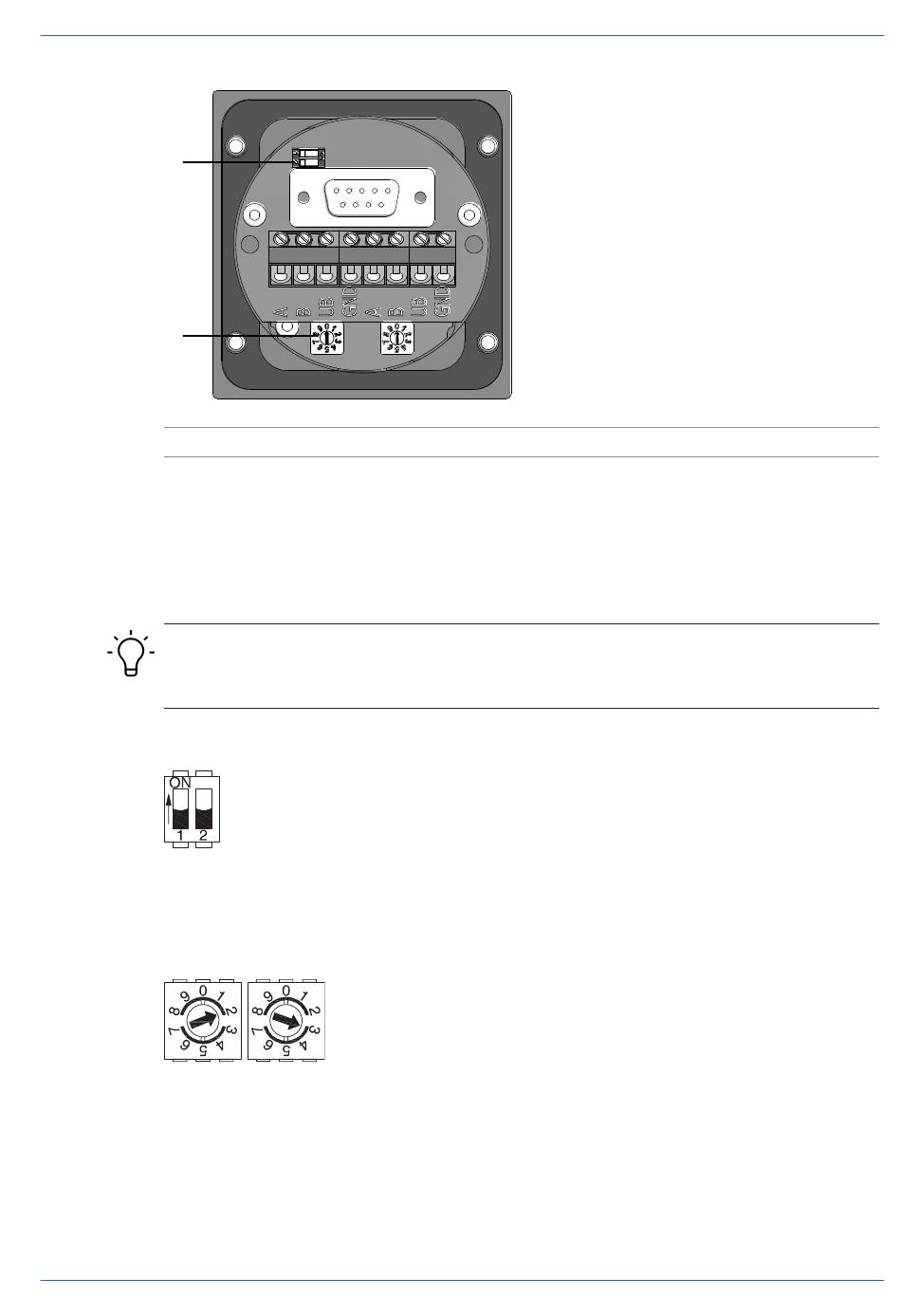

Abb. 9: Anschlusskasten HMG10 Profibus DP
1 Einstellung der Abschlusswiderstände
A
B
UB
GND
Tab. 1: Klemmenbelegung
INFO
Anschlüsse mit gleicher Bezeichnung sind intern verbunden und funktionsidentisch. Diese inter-
nen Klemmverbindungen UB-UB / GND-GND dürfen mit max. je 1 A belastet werden.
6.1.4.1

Abschlusswiderstand einstellen

ON = letzter Teilnehmer
OFF = beliebiger Teilnehmer
6.1.4.2

Teilnehmeradresse einstellen

1. Ziffer Teilnehmeradresse
2. Ziffer Teilnehmeradresse
(Abbildung zeigt Beispiel für Teilnehmeradresse 23).
V1, T1 | HMG10 & HMG10P Profibus DP
Negative serielle Datenleitung, Paar 1 und Paar 2
Positive serielle Datenleitung, Paar 1 und Paar 2
Betriebsspannung 10-30 V DC
Masseanschluss für UB
Elektrische Installation
2 Einstellung der Teilnehmeradresse
