Aufstellung
Betriebsanleitung 967 PURE - 00.0 - 12/2020

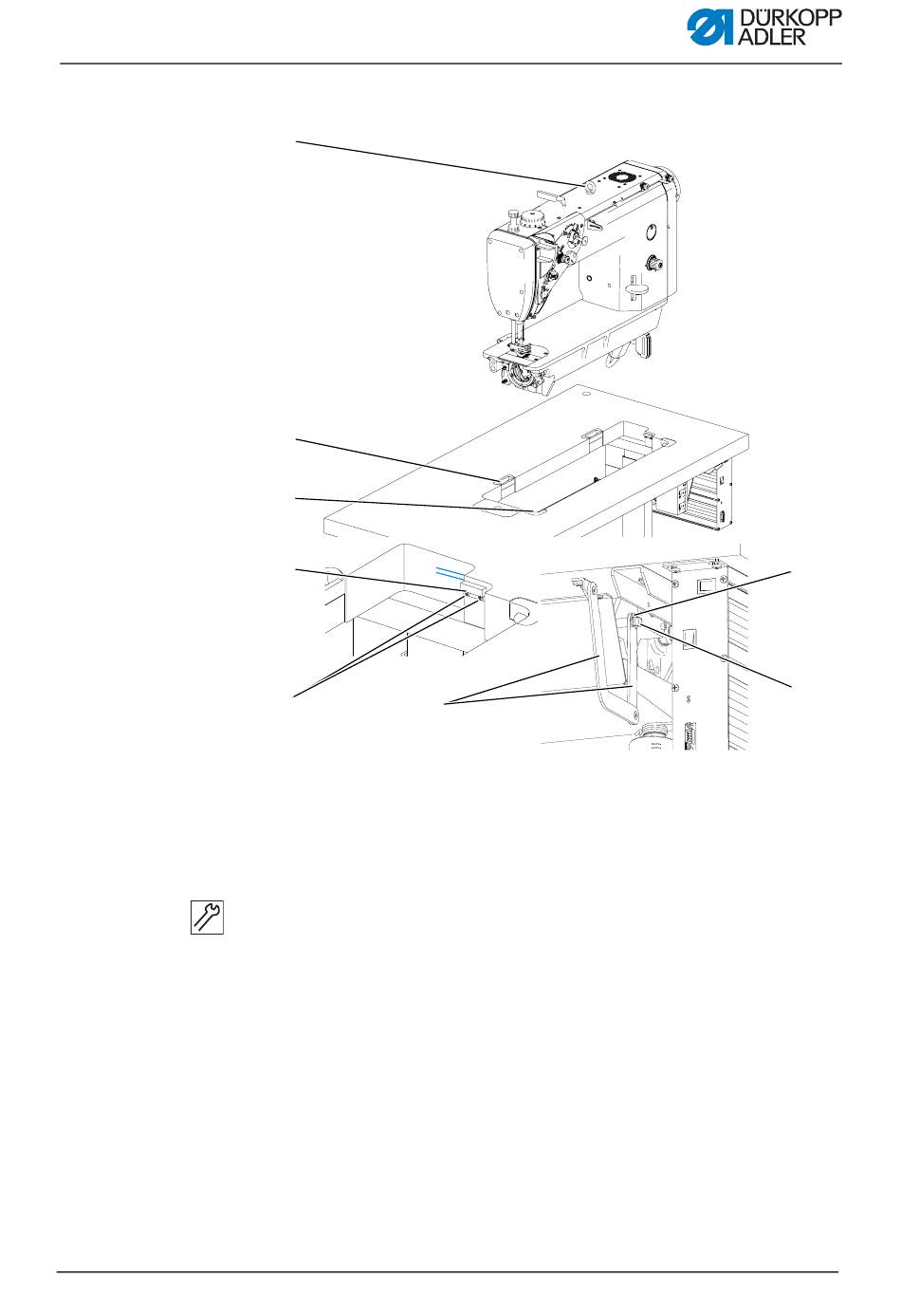

Abb. 33: Maschinenoberteil einsetzen (1)
①
②
③
④
5 mm
⑤
⑥
(1) - Ringschraube
(2) - Gummilager
(3) - Ecken-Gummieinlagen
(4) - Permanentmagnet des
Kippsensors
So setzen Sie das Maschinenoberteil ein:
1.
Gummilager (2) einsetzen und festschrauben.
2.
Ecken-Gummieinlagen (3) einsetzen.
3.
Permanentmagnet des Kippsensors (4) mit den
Schrauben (5) festschrauben.
4.
Ringschraube (1) in das Maschinenoberteil einsetzen.
5.
Maschinenoberteil mit einem Kran in den Tischplattenaus-
schnitt setzen.
6.
Zugstange (6) des Kippmechanismus mit Stift (7) der
Maschine verbinden und mit Sicherungsscheibe (8) sichern.
(5) - Schrauben
(6) - Zugstange
(7) - Stift
(8) - Sicherungsscheibe
