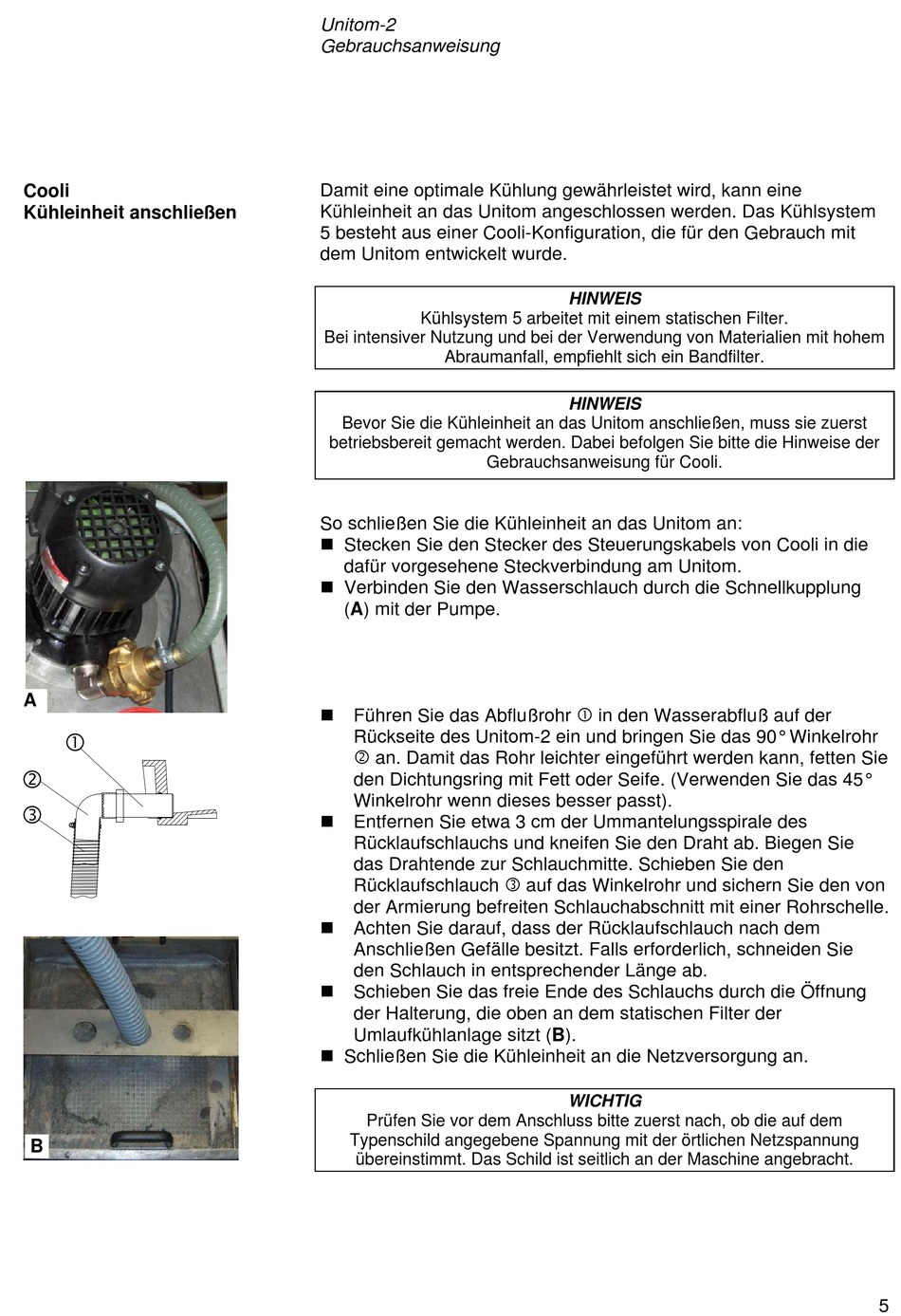

Cooli
Kühleinheit anschließen
A
B
Unitom-2
Gebrauchsanweisung
Damit eine optimale Kühlung gewährleistet wird, kann eine
Kühleinheit an das Unitom angeschlossen werden. Das Kühlsystem
5 besteht aus einer Cooli-Konfiguration, die für den Gebrauch mit
dem Unitom entwickelt wurde.
Kühlsystem 5 arbeitet mit einem statischen Filter.
Bei intensiver Nutzung und bei der Verwendung von Materialien mit hohem
Abraumanfall, empfiehlt sich ein Bandfilter.
Bevor Sie die Kühleinheit an das Unitom anschließen, muss sie zuerst
betriebsbereit gemacht werden. Dabei befolgen Sie bitte die Hinweise der
Gebrauchsanweisung für Cooli.
So schließen Sie die Kühleinheit an das Unitom an:
 Stecken Sie den Stecker des Steuerungskabels von Cooli in die
dafür vorgesehene Steckverbindung am Unitom.
 Verbinden Sie den Wasserschlauch durch die Schnellkupplung
(A) mit der Pumpe.
 Führen Sie das Abflußrohr  in den Wasserabfluß auf der
Rückseite des Unitom-2 ein und bringen Sie das 90° Winkelrohr
 an. Damit das Rohr leichter eingeführt werden kann, fetten Sie
den Dichtungsring mit Fett oder Seife. (Verwenden Sie das 45°
Winkelrohr wenn dieses besser passt).

Entfernen Sie etwa 3 cm der Ummantelungsspirale des
Rücklaufschlauchs und kneifen Sie den Draht ab. Biegen Sie
das Drahtende zur Schlauchmitte. Schieben Sie den
Rücklaufschlauch  auf das Winkelrohr und sichern Sie den von
der Armierung befreiten Schlauchabschnitt mit einer Rohrschelle.

Achten Sie darauf, dass der Rücklaufschlauch nach dem
Anschließen Gefälle besitzt. Falls erforderlich, schneiden Sie
den Schlauch in entsprechender Länge ab.

Schieben Sie das freie Ende des Schlauchs durch die Öffnung
der Halterung, die oben an dem statischen Filter der
Umlaufkühlanlage sitzt (B).
 Schließen Sie die Kühleinheit an die Netzversorgung an.
Prüfen Sie vor dem Anschluss bitte zuerst nach, ob die auf dem
Typenschild angegebene Spannung mit der örtlichen Netzspannung
übereinstimmt. Das Schild ist seitlich an der Maschine angebracht.
HINWEIS
HINWEIS
WICHTIG
