8 Störungsbehebung
110
104
8.4
Ein- und Ausbau von Teilen
Bitte beachten sie die Gefahrenhinweise in Kap. 8.3.
Die Positionsbezeichnungen beziehen sich auf die Ersatzteilliste auf Seite 102.
8.4.1
Geräteansicht
60
50

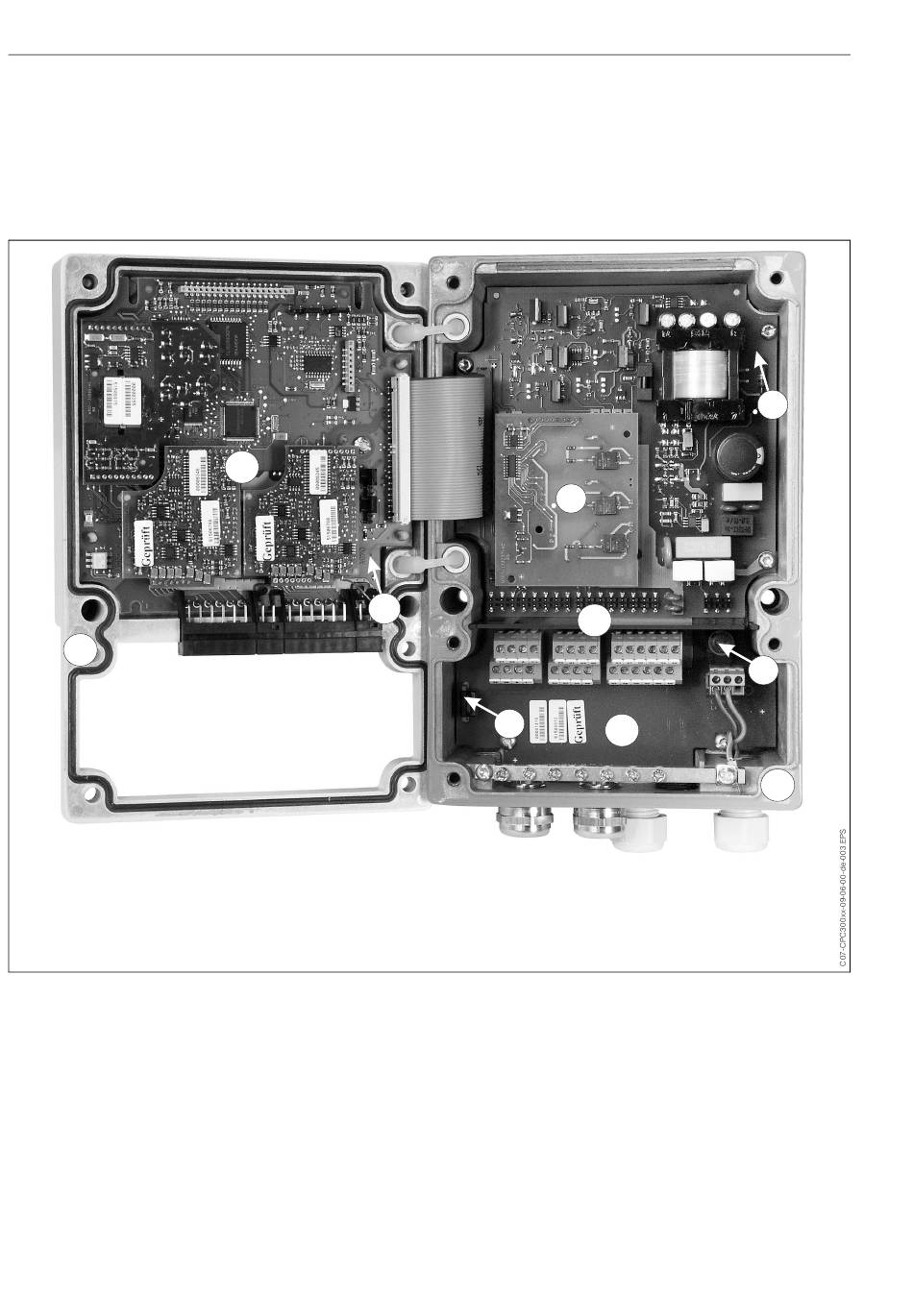

Abb. 29: Innenansicht des Messumformers Mycom S
Anmerkungen:
A: In der Abbildung ist die Sicherung für Nicht-Ex gezeigt.
B: Steckplatz für DAT-Baustein
10: Klemmenbaugruppe
30: Baugruppe mit Netzteil
50: Controllernmodul
60: pH-Eingangsmodul
70: Relaismodul
80: Klemmenset pH-Eingang
100: Schottwand (im Foto nicht dargestellt)
110: Gehäuseoberteil
120: Gehäuseunterteil
70
100
B
10
Mycom S CPM 153
30
A
120
