4 Elektrischer Anschluss
!
"
16
4.2.2
Umstellung des pH-Eingangs von Glas-Elektrode auf
IsFET-Sensor
Die Elektrodenarten, die Sie betreiben können, sind pH-Glaselektroden / Redoxelektro-
den oder IsFET-Sensoren.
Um den Anschluss umzustellen von pH-Glaselektroden auf IsFET-Sensor CPS 401,
gehen Sie bitte vor wie folgt:
1.
Gehäuse-Oberteil des CPM 153 öffnen.
2.
Rote Leitung zum pH-Eingang beidseitig abziehen (s. Abb. 29, S. 104; Leitung zu
Position 130).
3.
Steckbrücken hinten an den mitgelieferten Klemmen "DRN" und "SRC" aufstecken.
4.
Die Klemme "pH" aus dem Gerät entfernen und durch Klemmen "DRN" und "SRC"
ersetzen.
5.
Im Quick Setup (S. 27) die Elektrodenart umstellen auf "IsFET".
Hinweis!
Für den Wechsel von IsFET-Sensoren auf Glaselektroden verfahren Sie bitte analog.

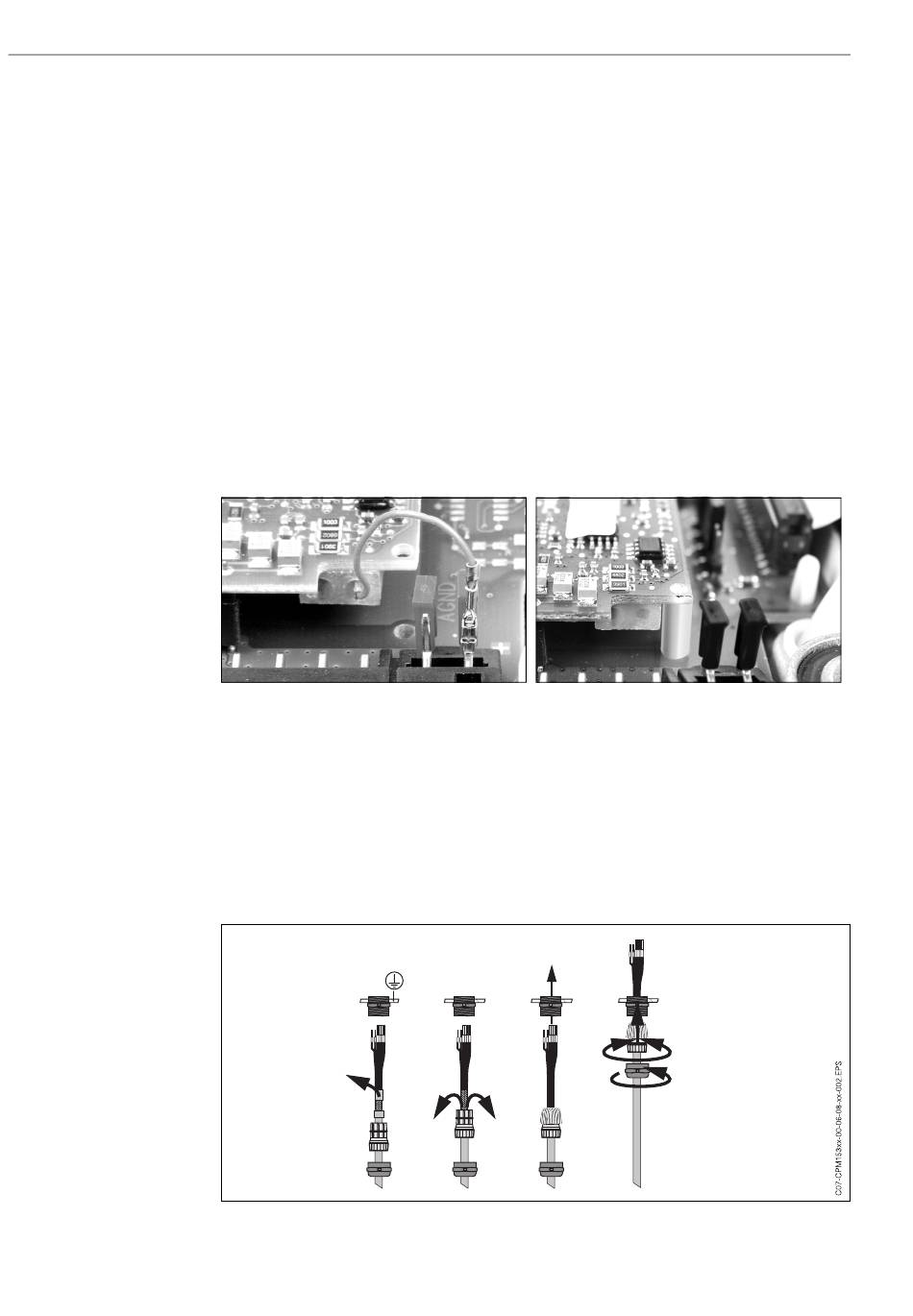

Abb. 11: Kabel (rot) für Anschluss von
pH-/Redox-Glas-Elektroden
4.2.3
Außenschirmanschluss
Achtung!
Gefahr von Fehlmessungen.
Schützen Sie unbedingt Stecker und Klemmen vor Feuchtigkeit.
Abb. 13: Außenschirmanschluss bei CPK 1 bis CPK 12 mit Metall-Kabelverschraubung. Die
Schirmkontaktierung erfolgt innerhalb der Kabelverschraubung.
Mycom S CPM 153
Abb. 12: Jumper für Anschluss von
IsFET-Sensor TopHit H CPS 401
Endress+Hauser
