KA01397C/07/DE/02.20
71497316
2020-02-29
Products
Kurzanleitung

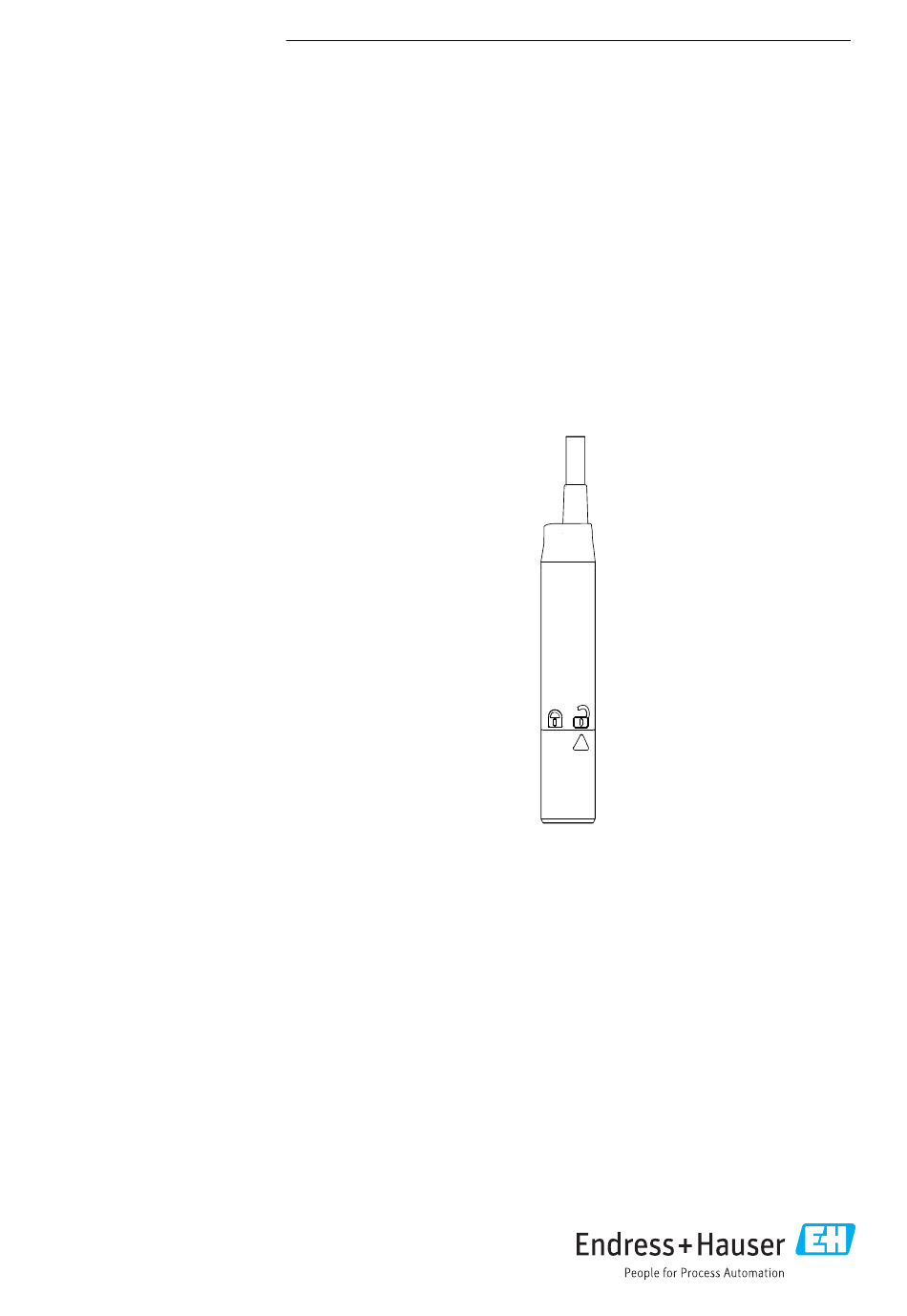

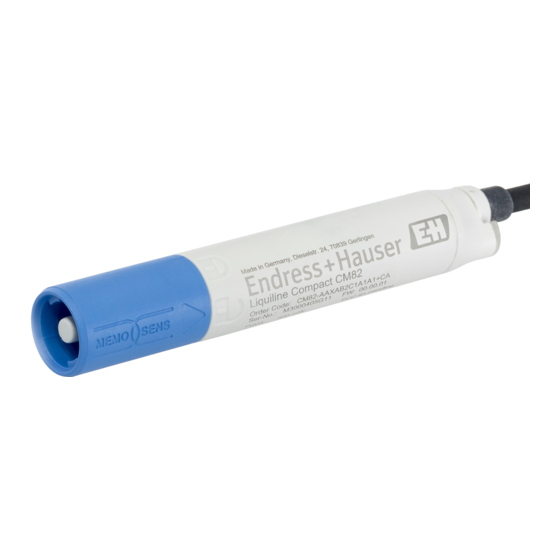

Liquiline Compact CM82
Kompakter Multiparameter-Messumformer für
Memosens Sensoren
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zum Gerät finden Sie in der
Betriebsanleitung und den weiteren Dokumentationen, erhält-
lich über:
• www.endress.com/device-viewer
• Smartphone / Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Liquiline Compact CM82
Inhaltszusammenfassung für Endress+Hauser Liquiline Compact CM82
- Seite 1 Kompakter Multiparameter-Messumformer für Memosens Sensoren Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zum Gerät finden Sie in der Betriebsanleitung und den weiteren Dokumentationen, erhält- lich über: • www.endress.com/device-viewer • Smartphone / Tablet: Endress+Hauser Operations App...
- Seite 2 Liquiline Compact CM82 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Liquiline Compact CM82 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Warnhinweise . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Liquiline Compact CM82 Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen. -
Seite 5: Dokumentation
Liquiline Compact CM82 Grundlegende Sicherheitshinweise Dokumentation In Ergänzung zu dieser Kurzanleitung finden Sie auf den Produktseiten im Internet folgende Anleitungen: Betriebsanleitung Memosens, BA01245C • Softwarebeschreibung für Memosens-Eingänge • Kalibrierung von Memosens-Sensoren • Sensorbezogene Diagnose und Störungsbehebung Grundlegende Sicherheitshinweise Anforderungen an das Personal •... -
Seite 6: Betriebssicherheit
Grundlegende Sicherheitshinweise Liquiline Compact CM82 Störsicherheit • Das Produkt ist gemäß den gültigen internationalen Normen für den Industriebereich auf elektromagnetische Verträglichkeit geprüft. • Die angegebene Störsicherheit gilt nur für ein Produkt, das gemäß den Anweisungen in die- ser Betriebsanleitung angeschlossen ist. -
Seite 7: Produktbeschreibung
Liquiline Compact CM82 Produktbeschreibung Produktbeschreibung Produktaufbau A0036216 1 Aufbau Messumformer Kabel Gehäuse Memosensanschluss Leuchtdiode, zur optischen Signalisierung von Betriebszuständen der Messstelle 3.1.1 Messparameter Der Messumformer ist ausgelegt für digitale Memosens Sensoren mit induktivem Steckkopf: • pH, Redox, pH/Redox-Kombisensoren • Konduktive Leitfähigkeit •... -
Seite 8: Produktidentifizierung
Im Lieferumfang sind: • CM82 • Kurzanleitung ‣ Bei Rückfragen: An Ihren Lieferanten oder an Ihre Vertriebszentrale wenden. Zertifikate und Zulassungen 4.3.1 -Zeichen Hiermit erklärt Endress+Hauser Conducta GmbH+CO. KG, dass der Funkanlagentyp CM82 den Richtlinien 2014/53/EU und 2011/65/EU entspricht. Endress+Hauser... -
Seite 9: Zulassungen Im Schiffbau
Liquiline Compact CM82 Warenannahme und Produktidentifizierung Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.endress.com/CM82 Frequenzband: 2400-2483.5 MHz, Ausgangsleistung: < 10dBm EIRP 4.3.2 Zulassungen im Schiffbau Eine Auswahl der Geräte und Sensoren haben Typenzulassungen für Schiffsanwendungen, ausgestellt von den Klassifikationsgesellschaften ABS (American Bureau of Shipping), BV (Bureau Veritas), DNV-GL (Det Norske Veritas-Germanischer Lloyd) und LR (Lloyd’s Register). - Seite 10 Warenannahme und Produktidentifizierung Liquiline Compact CM82 ned by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: • Increase the separation between the equipment and receiver.
-
Seite 11: Elektrischer Anschluss
Liquiline Compact CM82 Elektrischer Anschluss Mexico Funkzulassung A0034100 Número IFETEL: RCPENCM18-0926-A1 La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada. -
Seite 12: Umgebungsbedingungen
Elektrischer Anschluss Liquiline Compact CM82 Versorgungsspannung: 12,6 ... 30 VDC (Bei einem Fehlerstrom > 20 mA) 14 ... 30 VDC (Wenn der Fehlerstrom bei 3,6 mA eingestellt ist.) Kabellänge: 3 m (10 ft) 7 m (23 ft) 15 m (46 ft) Signalausgang: 4 ... -
Seite 13: Systemintegration
Liquiline Compact CM82 Systemintegration Systemintegration Messgerät im System einbinden Schnittstellen für die Messwertübertragung: • 4…20 mA • Bluetooth® LE wireless technology • HART 6.1.1 Bluetooth® wireless technology Mit der bestellbaren Option für Bluetooth® LE wireless technology (stromsparende Funküber- tragung) kann das Gerät über mobile Endgeräte gesteuert werden. -
Seite 14: Inbetriebnahme
Inbetriebnahme Liquiline Compact CM82 A0036740 4 Verdrahtungsmöglichkeiten bei Fernbedienung via HART-Protokoll SPS (Speicherprogrammierbare Steuerung) Schleifengespeister Prozessanzeiger RIA15, optional Junction Box HART Bediengerät (z.B. SFX350), optional Messumformer mit Bluetooth® LE wireless technology Optional: Smartphone / Tablet mit SmartBlue (App) Inbetriebnahme... -
Seite 15: Gerät Einschalten
Liquiline Compact CM82 Inbetriebnahme 7.1.1 Gerät einschalten Sobald das Gerät mit der korrekten Versorgungsspannung verbunden ist, startet es und ist betriebsbereit. Die LED-Anzeige zeigt den Status an. Für die Bedienung über SmartBlue muss das Bluetooth® LE Signal im Smartphone oder Tablet eingeschalten sein. - Seite 16 *71497316* 71497316 www.addresses.endress.com...
