pH-/Redox-Messung

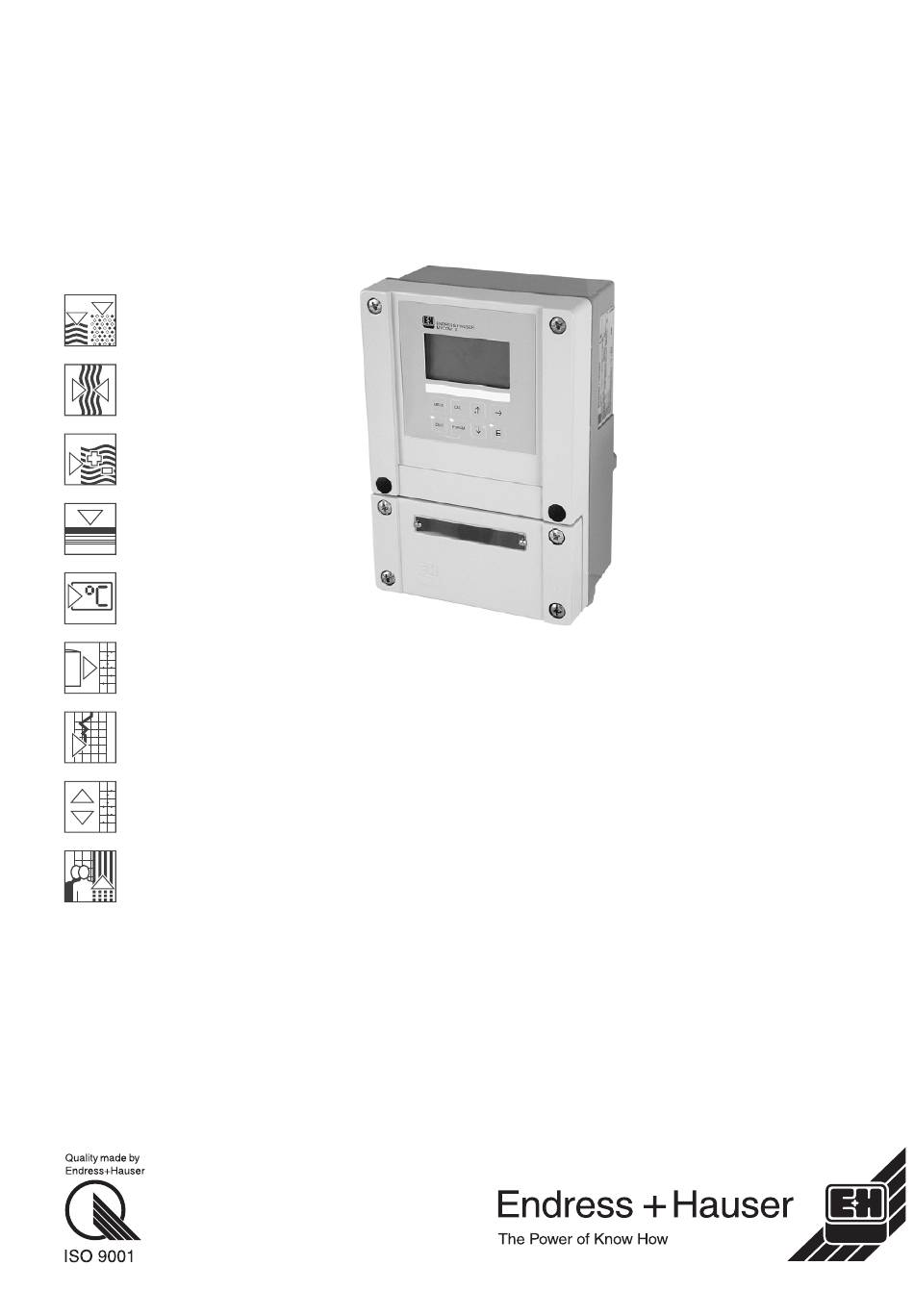

Mycom S CPM 153
pH-/Redox-Messumformer (Ein- oder Zweikreis) mit
Regler- und Grenzwertfunktionen für den
Ex- und Nicht-Ex-Bereich
Anwendungsbereiche
Der Vier-Draht-Messumformer Mycom S
CPM 153 misst pH-Wert bzw. Redox-
Potenzial in allen Bereichen der Verfah-
rens- und Prozesstechnik.
Sie können das System aufgrund seines
modularen Aufbaus in folgenden
Bereichen optimal an jede Mess- und
Regelaufgabe anpassen:
•
Chemische Prozesse
•
Lebensmitteltechnik
•
Pharmazie
•
Wasseraufbereitung
•
Ex-Anwendungen
Ihre Vorteile
•
Hohe Messsicherheit und
Bedienkomfort durch:
– Überwachung des Elektrodenzu-
standes (SCC), der Impedanz (SCS)
und des Messsignals (PCS)
– Logbuchfunktionen und Datenlogger
– Automatische Puffer-Erkennung
– Ein-Knopf-Kalibrierung
– Integrierte Reinigungsfunktion
»ChemoClean«
– Redundanz-, Differenzmessung
– Online-Hilfeseiten
•
Individuell anpassbar durch:
– Zweikreismessung optional
(galvanisch getrennte Kreise)
– Erweiterte Regler- und Grenzwert-
funktionen
– Strom-/Widerstandseingänge für
Störgrößenaufschaltung und
Stellungsrückmeldung
– Stromausgang für analoge
Stellglieder
– Steck-Modul zum Sichern und Über-
tragen der Konfiguration
(DAT-Modul)
– Ausgangskontakte nach NAMUR
86
