Mycom S CPM 153
7.54
Der aktuelle Messwert des Kreises 1
wird angezeigt.
7.00 7.54
Bei einem Zweikreis-Gerät sehen Sie
in diesem Messbild beide Messwerte
nebeneinander sowie die zugehörigen
Temperaturen.
Bei einem Einkreis-Gerät entspre-
chend nur einen Messwert mit zuge-
höriger Temperatur.
Endress+Hauser

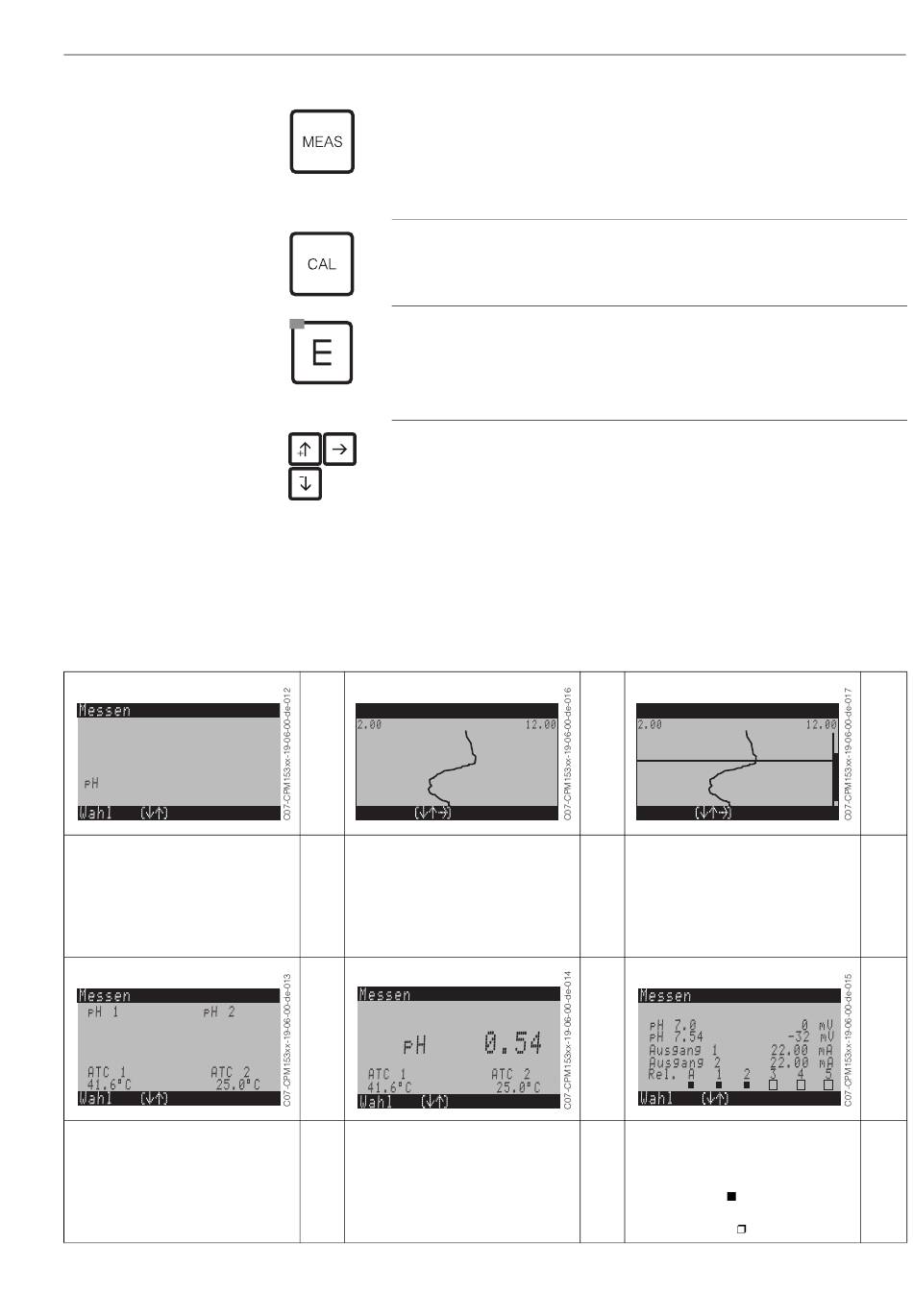

Mit "MEAS" gelangen Sie in den Messmodus, um sich die Messwerte anzeigen zu
!
lassen. Blättern Sie mit den Pfeiltasten in den verschiedenen Messbildern.
Hinweis!
Mit "MEAS" können Sie auch eines der Menüs "PARAM", "DIAG", "CAL" verlassen,
ohne die Einstellungen / Kalibrierung beendet zu haben.
Mit "CAL" gelangen Sie in das Kalibrier-Menü zum Kalibrieren der Elektroden.
F
Mit (Enter) kommen Sie im Menü immer einen Schritt weiter oder bestätigen eine
getroffene Auswahl.
LED leuchtet
grün: alles ist in Ordnung,
rot: ein Fehler ist aufgetreten.
• Mit den Pfeil-Tasten können Sie durch die Menüpunkte scrollen und Ihre
gewünschte Auswahl markieren (bei möglicher Auswahl)
oder
• Zahlen um jeweils eine Stufe erhöhen / erniedrigen mit "+" / "-".
Auf die nächste Zahl gehen mit dem "Rechts-Pfeil" (Editortyp 1) oder
• "Aktivieren" mit dem "Rechts-Pfeil" und mit "+" / "-" in der Auswahl blättern
(Editortyp 2) (sehen Sie zu den Editortypen Seite 23)
5.1.3 Messbilder
Es stehen Ihnen verschiedene Messbilder zur Verfügung. Sie können zwischen den ver-
schiedenen Bildern mit den Pfeiltasten hin- und herblättern. Zwischen aktueller Mess-
W
wertkurve und dem Datenlogger wechseln Sie mit der Enter-Taste
V
Messen
pH1
Wahl
Wenn Sie den Datenlogger aktiviert
haben, sehen Sie hier die aktuelle
Messwertkurve (Aufzeichenmodus).
Haben Sie beide Datenlogger akti-
viert, blättern Sie für die Ansicht der
zweiten Messwertkurve mit der Pfeil-
W
taste weiter.
V
∆
Bei einem Zweikreis-Gerät können Sie
sich in diesem Messbild die Mess-
wertdifferenz sowie die zugehörigen
Temperaturen anzeigen lassen.
W
V
Messen
7.54
Wahl
Bei aktiviertem Datenlogger können
Sie hier mit Enter die aufgezeichneten
Messwerte des jeweiligen Datelog-
gers abrufen (Scrollmodus).
W
V
-
In diesem Messbild sehen Sie auf
einen Blick die Strom- und Span-
nungswerte sowie die Kontaktzu-
stände der Relais.
aktives Relais =
belegt)
inaktives Relais =
5 Bedienung
F
.
pH1
12 15 35
01 04 2001
W
V
(mit Funktion
