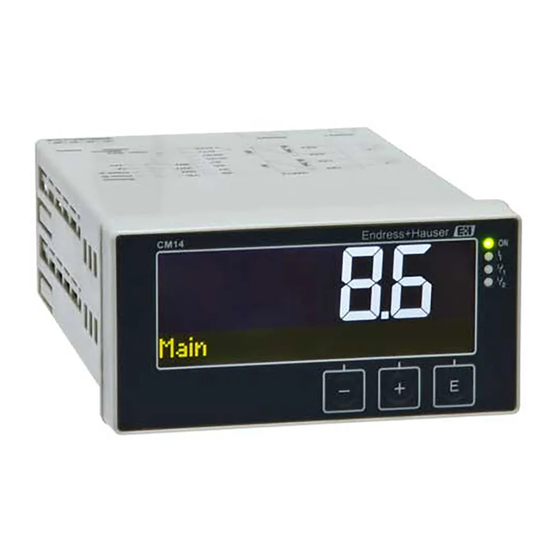

Endress+Hauser CM14 Betriebsanleitung

Sauerstoffgehalt
Vorschau ausblenden

Werbung

Quicklinks

x
Diese Anleitung herunterladen
23
Kalibrierung
Inhaltsverzeichnis
BA01033C/09/DE/02.14
71257175
Gültig ab FW Version:
02.00.xx
Products
Betriebsanleitung
CM14
Messumformer, Sauerstoffgehalt
Solutions
Services

Werbung

loading

  Andere Handbücher für Endress+Hauser CM14

Endress+Hauser CM14 Betriebsanleitung
Endress+Hauser CM14 Betriebsanleitung 48 Seiten
Endress+Hauser CM14 Einbauanleitung
Endress+Hauser CM14 Einbauanleitung 8 Seiten
Endress+Hauser Liquiline CM14 pH-Kit 1 Bedienungsanleitung
Endress+Hauser Liquiline CM14 pH-Kit 1 Bedienungsanleitung 2 Seiten

  Verwandte Anleitungen für Endress+Hauser CM14

  Inhaltszusammenfassung für Endress+Hauser CM14

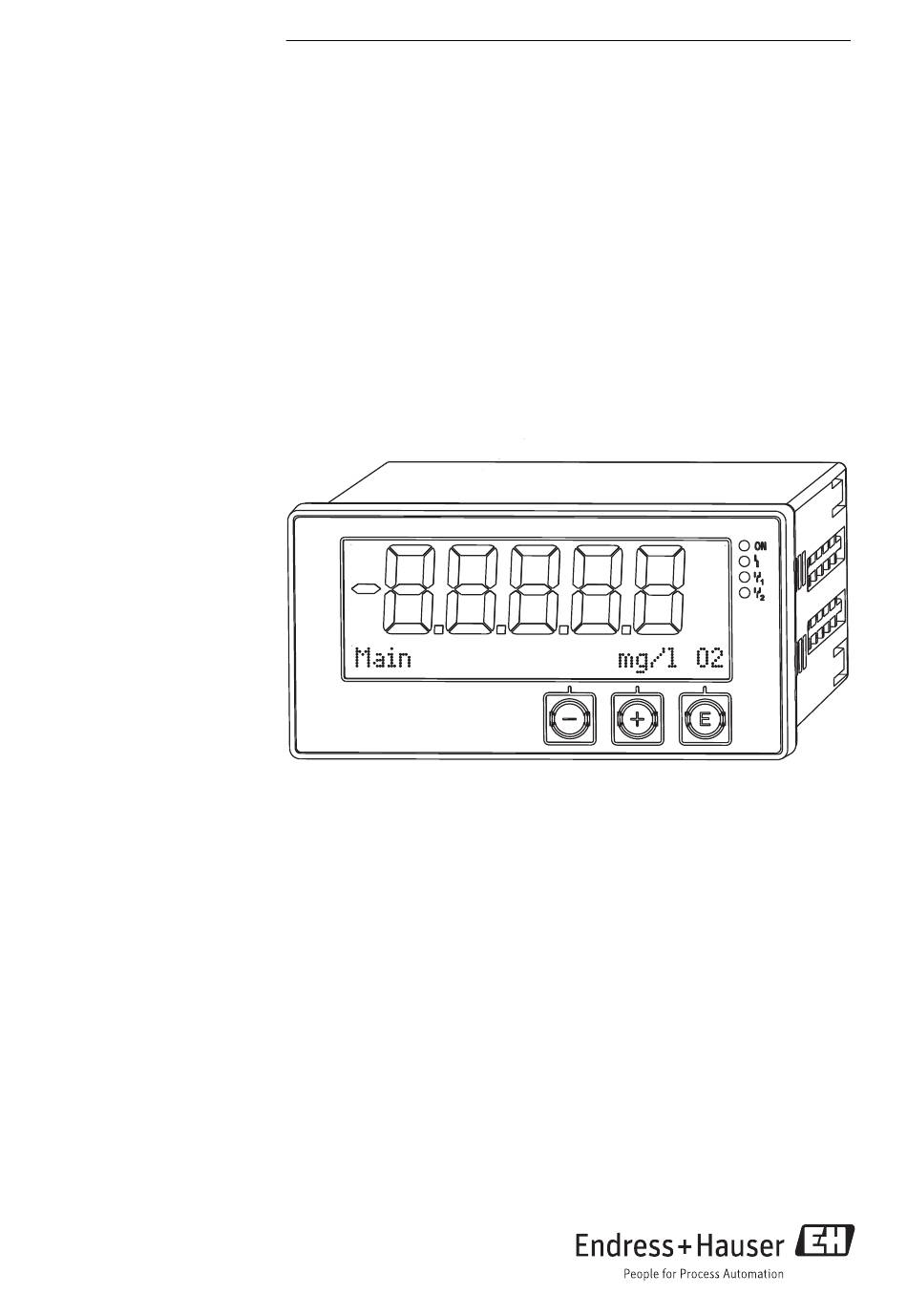

  • Seite 1 Products Solutions Services BA01033C/09/DE/02.14 71257175 Gültig ab FW Version: 02.00.xx Betriebsanleitung CM14 Messumformer, Sauerstoffgehalt...

  • Seite 3: Inhaltsverzeichnis

    CM14 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ... . 4 Wartung ..... . . 25 Arbeitssicherheit .

  • Seite 4: Sicherheitshinweise

    Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur wenn die Reparatur ausdrücklich erlaubt ist, diese am Gerät durchführen.

  • Seite 5: Bestimmungsgemäße Verwendung

    CM14 Sicherheitshinweise Bestimmungsgemäße Verwendung Der Messumformer bewertet Messwerte eines Analysesensors und stellt diese an seinem mehrfarbigen Display dar. Mittels seinen Ausgängen sowie Grenzwertrelais können Prozesse überwacht und gesteuert werden. Hierzu ist das Gerät mit einer Vielzahl an Software Funktio- nen ausgestattet.
  • Seite 6 Sicherheitshinweise CM14 VORSICHT Ursache (/Folgen) Ggf. Folgen der Missachtung ‣ Maßnahme zur Abwehr ‣ Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. Wenn Sie die gefähr- liche Situation nicht vermeiden, kann dies zu mittelschweren oder leichten Verletzungen führen. HINWEIS Ursache (/Folgen) Ggf.

  • Seite 7: Identifizierung

    CM14 Identifizierung Identifizierung Gerätebezeichnung 2.1.1 Typenschild Vergleichen Sie das Typenschild mit folgender Abbildung: Liquiline -10°C (14°F) < Ta < 60°C (140°F) â 1 A0015221  1 Typenschild des Messumformers (beispielhaft) Gerätebezeichnung Bestellcode, Serien- und Identnummer des Gerätes Spannungsversorgung Leistungsaufnahme Ausgangsgrößen...

  • Seite 8: Zertifikate Und Zulassungen

    Identifizierung CM14 Zertifikate und Zulassungen CE-Zeichen, Konformitätserklärung Der Prozessanzeiger ist nach dem Stand der Technik betriebssicher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät berücksich- tigt die einschlägigen Normen und Vorschriften nach EN 61 010-1 "Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte".

  • Seite 9: Montage

    CM14 Montage Montage Warenannahme, Transport, Lagerung Die zulässigen Umgebungs- und Lagerbedingungen sind einzuhalten. Genaue Spezifikationen hierzu finden Sie im Kapitel "Technische Daten" (→  32). 3.1.1 Warenannahme Kontrollieren Sie nach der Warenannahme folgende Punkte: • Sind Verpackung oder Inhalt beschädigt? •...

  • Seite 10: Vorgehensweise Zur Montage

    Montage CM14 Vorgehensweise zur Montage Der erforderliche Schalttafelausschnitt beträgt 92 mm x 45 mm (3,62 in x 1,77 in). A0015216  2 Einbau in Schalttafel Gewindestangen (Pos. 2) in die vorgesehenen Positionen am Montagerahmen (Pos. 1) schrauben. Hierfür stehen wahlweise vier gegenüberliegende Einschraubpositionen zur Verfügung (Pos.

  • Seite 11: Verdrahtung

    CM14 Verdrahtung Verdrahtung WARNUNG Gefahr durch elektrische Spannung ‣ Der gesamte elektrische Anschluss muss spannungsfrei erfolgen. Gefahr bei Unterbrechung des Schutzleiters ‣ Die Schutzleiterverbindung ist vor allen anderen Verbindungen herzustellen. HINWEIS Wärmebelastung der Leitungen ‣ Geeignete Leitungen für Temperaturen von 5 °C (9 °F) über Umgebungstemperatur verwen- den.

  • Seite 12: Anschluss Des Messumformers

    Verdrahtung CM14 Anschluss des Messumformers A0015215  3 Anschlussschema des Messumformers Klemme Beschreibung Anschluss Memosens-Kabel, braun, Sensorversorgung U+ Anschluss Memosens-Kabel, weiß, Sensorversorgung U- Anschluss Memosens-Kabel, grün, Com A Anschluss Memosens-Kabel, gelb, Com B Anschluss Memosens-Kabel, Schirm Anschluss Alarmausgang, + Anschluss Alarmausgang, - Anschluss Messumformer-Versorgungsspannung ...

  • Seite 13: Anschlusskontrolle

    CM14 Verdrahtung Anschlusskontrolle Gerätezustand und Spezifikationen Hinweise Sind Gerät oder Kabel beschädigt? Sichtkontrolle Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? 24…230 V AC/DC (–20 % / +10 %) 50/60 Hz Sind alle Klemmen in ihrem richtigen Steckplatz fest eingerastet? Stimmt die Codierung...

  • Seite 14: Bedienung

    Bedienung CM14 Bedienung Das einfache Bedienkonzept des Gerätes erlaubt für viele Anwendungen eine Inbetriebnahme ohne gedruckte Betriebsanleitung. Anzeige und Gerätestatusanzeige / LED A0015891  4 Anzeige des Geräts Dot-Matrix-Bereich 7-Segment-Anzeige LED Statusanzeige Hilfsenergie angeschlossen LED Statusanzeige Alarmfunktion LED Statusanzeige Grenzwertgeber Relais 1/2 Bedientasten Das Gerät bietet ein hintergrundbeleuchtetes LC Display welches in zwei Bereiche gegliedert...

  • Seite 15: Symbole

    CM14 Bedienung • Öffnen des Konfigurationsmenüs • Bestätigen einer Eingabe • Auswahl eines im Menü angebotenen Parameters bzw. Untermenüs A0010421 Innerhalb des Konfigurations-Menüs: • Schrittweise Durchwahl der angebotenen Parameter / Menüpositionen / Zeichen • Veränderungen des angewählten Parameters nach oben oder unten Außerhalb des Konfigurations-Menüs:...

  • Seite 16: Bedienfunktionen

    Bedienung CM14 Eingabe verwerfen. Wird dieses Symbol gewählt, wird die Eingabe verworfen und der Editiermodus verlassen. Der zuvor eingestellte Text bleibt erhalten. Eine Position nach links springen. Wird dieses Symbol gewählt, springt der Cursor eine Position nach links. Rückwärts löschen.

  • Seite 17: Inbetriebnahme

    CM14 Inbetriebnahme Inbetriebnahme Installationskontrolle und Einschalten des Geräts Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihr Gerät in Betrieb nehmen: • Checkliste "Einbaukontrolle", (→  10). • Checkliste "Anschlusskontrolle", (→  13). Nach Anlegen der Betriebsspannung leuchtet die grüne LED und das Display zeigt die Funkti- onsbereitschaft des Geräts an.

  • Seite 18: Erweiterte Konfiguration

    Inbetriebnahme CM14 Im Menü Setup finden Sie die wichtigsten Einstellungen für Funktion des Geräts. Parameter Einstellmöglichkeiten Beschreibung Current range 4-20 mA Einstellung des Messbereichs für den Strom- 0-20 mA ausgang. Out 1 0/4 mA Zahlenwert 0,000…99 999 Physikalischer Wert, welcher der unteren...
  • Seite 19 CM14 Inbetriebnahme Parameter Einstellmöglichkeiten Beschreibung Temp. Unit °C Einstellung der Temperatureinheit °F Hold release 0…600 s Einstellung, um welche Zeit ein Geräte-Hold verlängert wird nach Wegfall der Hold-Bedin- gung. Alarm delay 0…600 s Verzögerungszeit der Ausgabe eines Alarms. Alarmbedingungen, die kürzer als die Alarm- delay-Zeit anliegen, werden somit unterdrückt.
  • Seite 20 Inbetriebnahme CM14 Parameter Einstellmöglichkeiten Beschreibung Tolerance 0,01…20 hPa Bandbreite für Prozessüberprüfung 0,01 hPa Calib. Settings Dieser Druckwert wird bei der Kalibrierung zur korrekten Berechnung genutzt. Medium press. Air pressure Verwendung von Ortshöhe oder Luftdruck. Altitude Air pressure 500…9 999 mbar...

  • Seite 21: Gerätediagnose (Menü Diagnostics)

    CM14 Inbetriebnahme 6.4.1 Konfiguration der Relais Das Gerät verfügt über zwei Relais mit Grenzwerten, die entweder ausgeschaltet sind oder dem Eingangssignal zugeordnet werden können. Der Grenzwert wird als Zahlenwert inkl. Kommaposition eingegeben. Die Betriebsart der Relais als Schließer oder Öffner wird durch die Verdrahtung des Wechselkontakts ((→...
  • Seite 22 Inbetriebnahme CM14 Parameter Einstellmöglichkeiten Beschreibung HW version Anzeigen der Hardware Version Operation time Betriebszeit Operation time Betriebszeit oberhalb 40 °C > 40 °C Operation time Betriebszeit oberhalb 80 °C > 80 °C Steril counter Gezählt werden die Betriebsstunden, in denen der Sensor einer Temperatur ausgesetzt ist, die typisch für eine Sterilisierung ist.

  • Seite 23: Kalibrierung

    CM14 Kalibrierung Kalibrierung Kalibrieren Sie den Sensor direkt nach dem Polarisieren. Sensor aus dem Medium nehmen. Sensor äußerlich mit einem feuchten Tuch säubern. Anschließend vorsichtig die Sensor- membran trocknen, z.B. mit einem Papiertuch. Temperaturausgleichszeit für den Sensor an Umgebungsluft von ca. 20 Minuten abwar- ten.
  • Seite 24 Kalibrierung CM14 Mit "+" Taste zum Menü Calibration navigieren. "E" drücken um Menü zu öffnen.  Anzeige "Slope Air 100%" auswählen "E" drücken um Menü zu öffnen.  Anzeige der aktuellen Steigung, die eventuell durch die Kalibrierung geändert wird. "+" drücken.

  • Seite 25: Gerätefunktionen Zur Kalibrierung

    CM14 Wartung  Anzeige "Calib. successful" 12. "+" drücken Zurück in Messbetrieb. Gerätefunktionen zur Kalibrierung Durch Drücken der ' E ' - Taste während des Betriebs rufen Sie das Hauptmenü auf. Mit den ' + ' - und ' - ' - Tasten navigieren Sie durch die verfügbaren Menüs. Wenn das gewünschte Menü...

  • Seite 26: Zubehör

    Zubehör CM14 Zubehör Sensoren Sauerstoffsensoren Oxymax COS51D • Amperometrischer Sensor für gelösten Sauerstoff, mit Memosens-Technologie • Bestellung nach Produktstruktur, s. Technische Information TI00413C/07/de Endress+Hauser...

  • Seite 27: Störungsbehebung

    CM14 Störungsbehebung Störungsbehebung Um Ihnen eine erste Hilfe zur Störungsbehebung zu geben, finden Sie nachfolgend eine Über- sicht der möglichen Fehlerursachen. 10.1 Fehlersuchanleitung WARNUNG Gefahr durch elektrische Spannung ‣ Gerät zur Fehlerdiagnose nicht in geöffnetem Zustand betreiben! Anzeige Ursache Behebung...
  • Seite 28 Störungsbehebung CM14 Beispiel der Darstellung: F 61 sensor elec. A0015896 M 915 USP warning A0015897 S 844 Process value A0015898 C 107 Calib. active A0015899 Fehlercode Meldung Beschreibung Sensordaten ungültig. Behebung: Sensor data • Datum des Transmitters aktualisieren • Sensor austauschen Die Sensordaten konnten nicht geschrieben werden.
  • Seite 29 CM14 Störungsbehebung Fehlercode Meldung Beschreibung Sensor keine Kommunikation. Mögliche Gründe: • keine Sensorverbindung • fehlerhafter Sensoranschluss • Kurzschluss im Sensorkabel • Kurzschluss im Nachbarkanal F100 Sensor comm. • Sensor Firmwareupdate fehlerhaft abgebrochen Behebung: • Sensorkabelanschluss prüfen • Sensorkabel auf Kurzschluss prüfen •...
  • Seite 30 Störungsbehebung CM14 Fehlercode Meldung Beschreibung Sensorkalibrierung ist aktiv. C107 Calib. active Behebung: Kalibrierung abwarten Sensordaten. Keine Kalibrierdaten vorhanden, Werkseinstellungen werden benutzt. C154 No calib. data Behebung: • Kalibrierinformationen des Sensors überprüfen • Zellkonstante kalibrieren C850 Simu AO1 Simulation des Analogausgangs 1 ist aktiv...

  • Seite 31: Ersatzteile

    Störungsbehebung 10.3 Ersatzteile A0015745  5 Ersatzteile des Geräts Pos.-Nr. Beschreibung Bestell-Nr. Gehäuse Front + Folie, inkl. Tastatur, CM14, ohne Display XPM0004-DA CPU/Display Karte CM14 DO amperometrisch XPM0004-CO Mainboard 24-230VDC/AC, CM14 XPM0004-NA Relaiskarte + 2 Grenzwertrelais RIA45X-RA Befestigungsrahmen Gehäuse W07 71069917 Klemme 3pol.

  • Seite 32: Entsorgung

    Technische Daten CM14 Bitte legen Sie für die Einsendung zur Reparatur eine Notiz mit der Beschreibung des Fehlers und der Anwendung bei. 10.5 Entsorgung Das Gerät enthält elektronische Bauteile und muss deshalb, im Falle der Entsorgung, als Elek- tronikschrott entsorgt werden. Beachten Sie bitte insbesondere die örtlichen Entsorgungsvor- schriften Ihres Landes.
  • Seite 33 CM14 Technische Daten 11.2.4 Alarmausgang Der Alarmausgang ist als "Open Collector" ausgeführt. Im Normalbetrieb ist der Alarmausgang geschlossen. Im Fehlerfall (F-Fehler, Gerät stromlos) öffnet sich der "Open Collector". Strom max. 200 mA Spannung max. 30 V DC 11.3 Stromausgänge, aktiv 11.3.1...
  • Seite 34 Technische Daten CM14 11.5 Verdrahtung 11.5.1 Elektrischer Anschluss Sensor Com B Com A max 30 V 200 mA A0015303 Anschluss Beschreibung Anschluss Memosens-Kabel, braun, Sensorversorgung U+ Anschluss Memosens-Kabel, weiß, Sensorversorgung U- Anschluss Memosens-Kabel, grün, Com A Anschluss Memosens-Kabel, gelb, Com B...
  • Seite 35 CM14 Technische Daten Anschluss Beschreibung Anschluss Analogausgang 1, - Anschluss Analogausgang 2, + Anschluss Analogausgang 2, - R11, R12, R13 Anschluss Relais 1 R21, R22, R23 Anschluss Relais 2 11.5.2 Versorgungsspannung Weitbereichsnetzteil 24…230 V AC/DC (-20 % / +10 %) 50/60Hz Das Gerät hat keinen Netzschalter...
  • Seite 36 Technische Daten CM14 Einbaulage Die Einbaulage wird von der Ablesbarkeit des Displays bestimmt. Max. Blickwinkelbereich +/- 45° von der Display-Mittelachse in jede Richtung. 92 (3.62) A0010351  6 Schalttafelausschnitt, Abmessungen in mm (in) 11.8 Umgebungsbedingungen 11.8.1 Umgebungstemperatur –10…+60 °C (14…140 °F) 11.8.2...
  • Seite 37 CM14 Technische Daten 11.9 Konstruktiver Aufbau 11.9.1 Maße 118.6 (4.67) 16.7 96 (3.78) (0.66) 151.8 (5.98) A0015925  7 Abmessungen des Messumformers in mm (in) 11.9.2 Gewicht 0,3 kg (0,66 lbs) 11.9.3 Werkstoffe Gehäuse, Tubus: Polycarbonat Frontfolie: Polyester, UV-beständig 11.9.4 Anschlussklemmen Max.
  • Seite 38 Technische Daten CM14 11.10 Anzeige- und Bedienelemente 11.10.1 Bedienelemente A0018699  8 Anzeige- und Bedienelemente LC-Display zur Darstellung der Messwerte und Konfigurationsdaten Status LED Hilfsenergie angeschlossen Status LED Alarmfunktion Status LED für Grenzwertgeber-Relais 1 Status LED für Grenzwertgeber-Relais 2 Dot-Matrix-Display zur Darstellung der Dimensionen und der Menüpositionen Bedientasten 11.11 Zertifikate und Zulassungen...
  • Seite 39 CM14 Technische Daten Weitere Normen und Richtlinien • IEC 60529: Schutzarten durch Gehäuse (IP-Code) • IEC 61010-1: 2001 Cor 2003 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte Endress+Hauser...

  • Seite 40: Stichwortverzeichnis

    Stichwortverzeichnis CM14 Stichwortverzeichnis Anforderungen an Personal ... . 4 Arbeitssicherheit ....4 Betriebssicherheit .
