6 Inbetriebnahme
64
CODE AUSWAHL
(Werkseinstellung = fett)
MC5 Funktion
Grenzwert
Kstör=1:
Kmax:
Kabschalt:
Rückmeldung:
Die folgende Auswahl ist abhängig davon, ob Sie eine Ausführung mit Strom- oder Widerstandsein-
gang haben.
Bei Widerstandseingang
0 ... 1 k Ω
MD1
0 ... 10 k Ω
MD2 akt. Widerstand:
____ k Ω
MD3 akt. Widerstand:
____ k Ω
INFO
ein Störgrößenaufschaltung
050.0 (nur, wenn 2 Stromeingänge vorhanden)
050.0 Die Störgrößenaufschaltung erfolgt multiplikativ, d.h.
1.7 die Reglerstellgröße wird mit der Verstärkung Kstör
1.0 multipliziert (s. Abb. 25).
Grenzwert: Unterschreitet das Stromeingangssignal
den hier eingestellten Wert, wird die Dosierung
gestoppt (Stellgröße = 0). Der Dosierstopp ist nicht
aktiv, wenn hier der Wert 0 (= kein Grenzwert)
eingegeben wird. (Bereich 0...100%)
Kstör=1: Hier geben Sie in % den Stromeingangswert
ein, bei dem die Störgrößenverstärkung den Wert 1
haben soll. An diesem Punkt ist die ausgegebene Stell-
größe für ein- oder ausgeschaltete Störgrößenaufschal-
tung gleich groß. (Bereich 0...100%)
Kmax: Hier wird der Wert von Kstör angezeigt für ein
Stromeingangssignal von 100%.
Kabschalt: Hier wird der Wert von Kstör angezeigt für
ein Stromeingangssignal, das gleich dem Grenzwert
ist.
Verstärkung
KStör
KMax
1
KAbschalt
-25 0
0 4

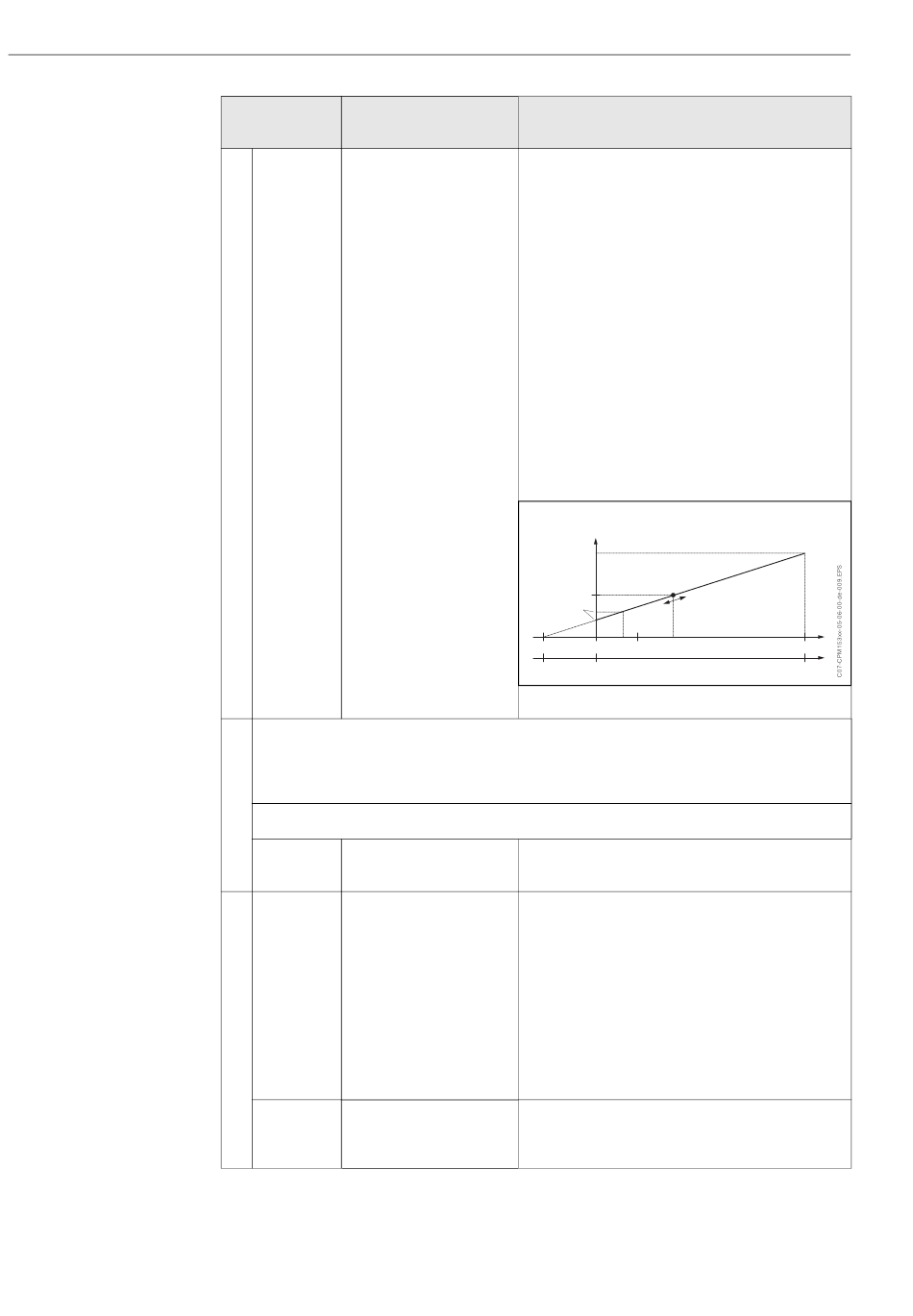

Abb. 25: Multiplikative Störgrößenaufschaltung
Bereich wählen
für den Widerstand.
Wert zuweisen für y = 0%
Ventil auf y = 0% fahren.
Der aktuelle Widerstand wird Ihnen angezeigt. Die Ven-
tilstellung können Sie manuell oder durch Betätigen der
Pfeiltasten am Messumformer ändern. An der
!
gewünschten Position für y = 0 % Bestätigung mit "E".
Hinweis!
Sollte die Änderung über die Pfeiltasten nicht möglich
sein, überprüfen Sie bitte, ob die Relais zur Ventilsteue-
rung im Menüzweig "Aktorik" zugewiesen sind.
Wert zuweisen für y = 100%
Ventil auf y = 100% fahren.
Vorgehen wie im vorigen Feld.
Mycom S CPM 153
Stromeingangssignal in %
100
20
Stromeingangssignal in mA
20
