dormakaba Montageanleitung
DE
Kurzbeschreibung
Die Faltschiebewände (Abb. 1) FSW EASY Safe und
FSW EASY Safe-C/-C-Plus sind für den Innenbereich
geeignet.
Die FSW EASY Safe besteht aus einem Grundflügel
und Faltflügeln. Optional kann an der
gegenüberliegenden Seite ein separater
Drehendflügel eingesetzt werden.
Die FSW EASY Safe-C/-C-Plus besteht aus einem
Grundflügel, Faltflügeln und einer Klappeinheit (eine
Klappeinheit = ein Klappgrundflügel + ein Klappflügel).
Die Klappeinheit kann optional durch einen separaten
Drehendflügel ersetzt werden.
Die Flügel (Abb. 1/1 – 4) sind in der Laufschiene
(Abb. 1/H) eingehängt. Die Faltflügel werden
paarweise geöffnet. Die Faltschiebewand kann je
nach Anlagen-Typ in eine oder in beide Richtungen
geöffnet werden. Der Grundflügel (Abb. 1/1) ist der
erste Flügel in der Anlage und ist fest montiert. Der
Grundflügel kann nicht verschoben werden. Dieser ist
bei der Variante FSW EASY Safe-C/-C-Plus halb so
breit (halbe Flügelbreite + Drehpunkt 65 mm) wie die
anderen Flügel. Die geöffneten Faltflügel werden bei
der Variante FSW EASY Safe-C/-C-Plus zusätzlich
mit Magneten gekoppelt.
Der optional verfügbare Drehendflügel ist nicht mit
den Faltflügeln verbunden. Der Drehendflügel ist fest
montiert und kann nicht verschoben werden.
Die Laufrollen der Flügel sind bei der Variante
FSW EASY Safe außen am Flügelrand positioniert
und bei der Variante FSW EASY Safe-C/-C-Plus
mittig am Flügel.

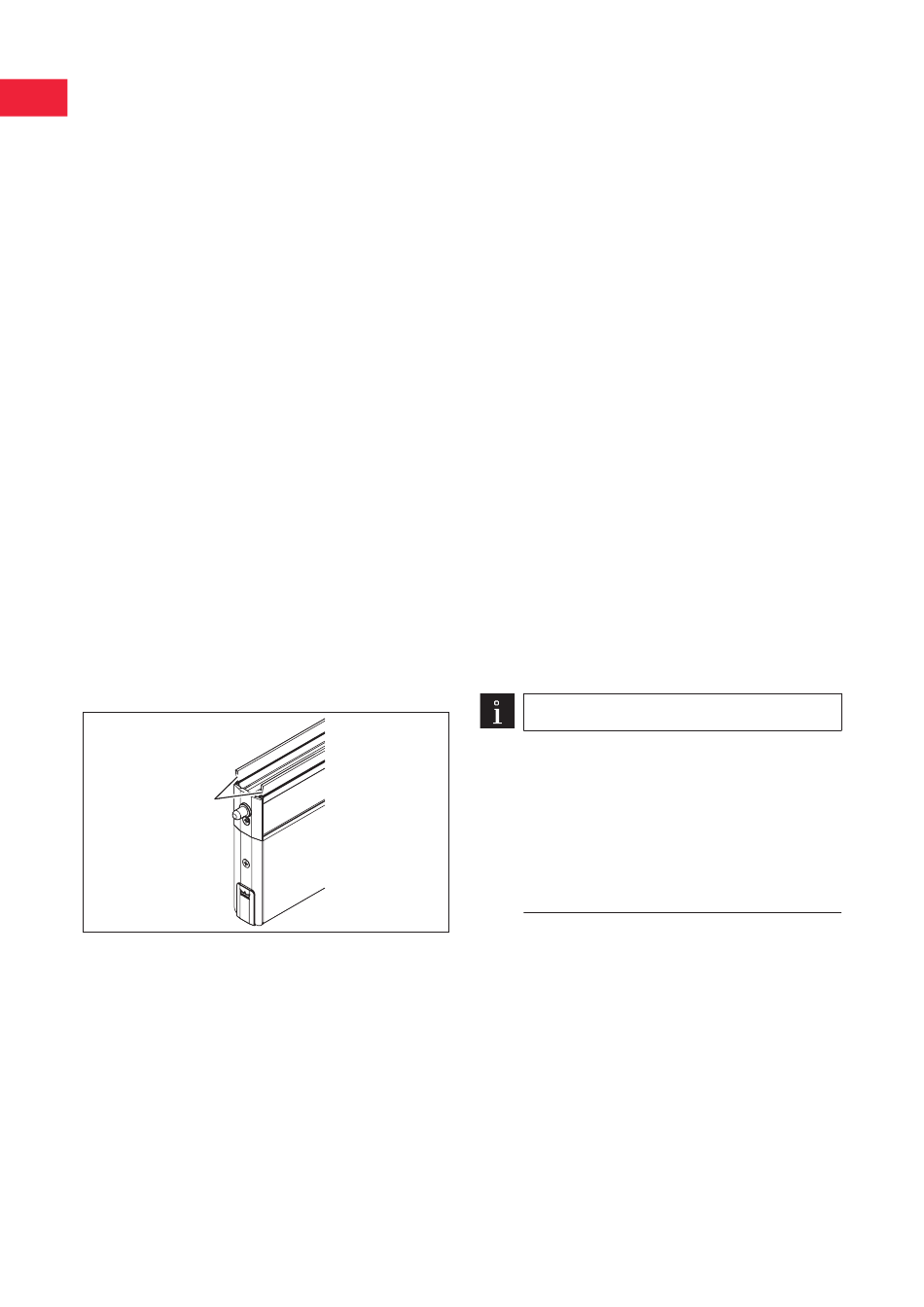

Abb. 2
Bürstendichtungen
Die Faltflügel sind mit Faltbändern (Abb. 1/B)
verbunden. Bürstendichtungen (Abb. 2/1) schließen
die Spaltöffnung zwischen der Türschiene und der
darüber montierten Laufschiene ab.
6
1
FSW EASY Safe und FSW EASY Safe-C/-C-Plus
2.2
Werkzeuge
Notwendige Werkzeuge
• Bohrkrone ∅ 40 mm
Die Bohrkrone muss für Stein geeignet sein.
• Bohrkrone ∅ 25 mm
Die Bohrkrone muss für Stein geeignet sein.
• Glassauger
Zum Anheben und Transportieren großer Bauteile
mit glatter Oberfläche mit einer Tragfähigkeit bis
100 kg.
Pro Person kann 1 Glassauger eingesetzt werden.
• Hammer
• Innensechskantschlüssel, 2,5 mm
• Innensechskantschlüssel, 3 mm
• Innensechskantschlüssel, 5 mm
• Innensechskantschlüssel, 6 mm
• Kreuzschlitz- und Schlitzschraubendreher
• Kunststoffhammer
• Lagerböcke
Lagerböcke mit ausreichender Standfestigkeit und
Tragfähigkeit der Glasscheiben. Es werden 2 Stück
benötigt, um eine Glasscheibe abzustützen.
• Leiter
Sicherheitsleiter mit festem Stand.
• Maulschlüssel, 17 mm
• Maulschlüssel, 8 mm
• Meißel
• Spitzzange
• Steinbohrer ∅ 8 mm
2.3
Lieferumfang
TIPPS UND EMPFEHLUNGEN
Befestigungsmaterialien wie Dübel und
Schrauben sind nicht im Lieferumfang
enthalten und werden auch nicht von
dormakaba bereitgestellt. Die
Befestigungsmaterialien müssen vor
Montagebeginn entsprechend der
vorliegenden Bausubstanz ausgewählt
werden (5.2 Befestigungsmaterialien
auswählen, S. 14).
Der Lieferumfang der Faltschiebewand ist im
Lieferschein angegeben.
WN 059290 45532
Über diese Anleitung
2017-06
