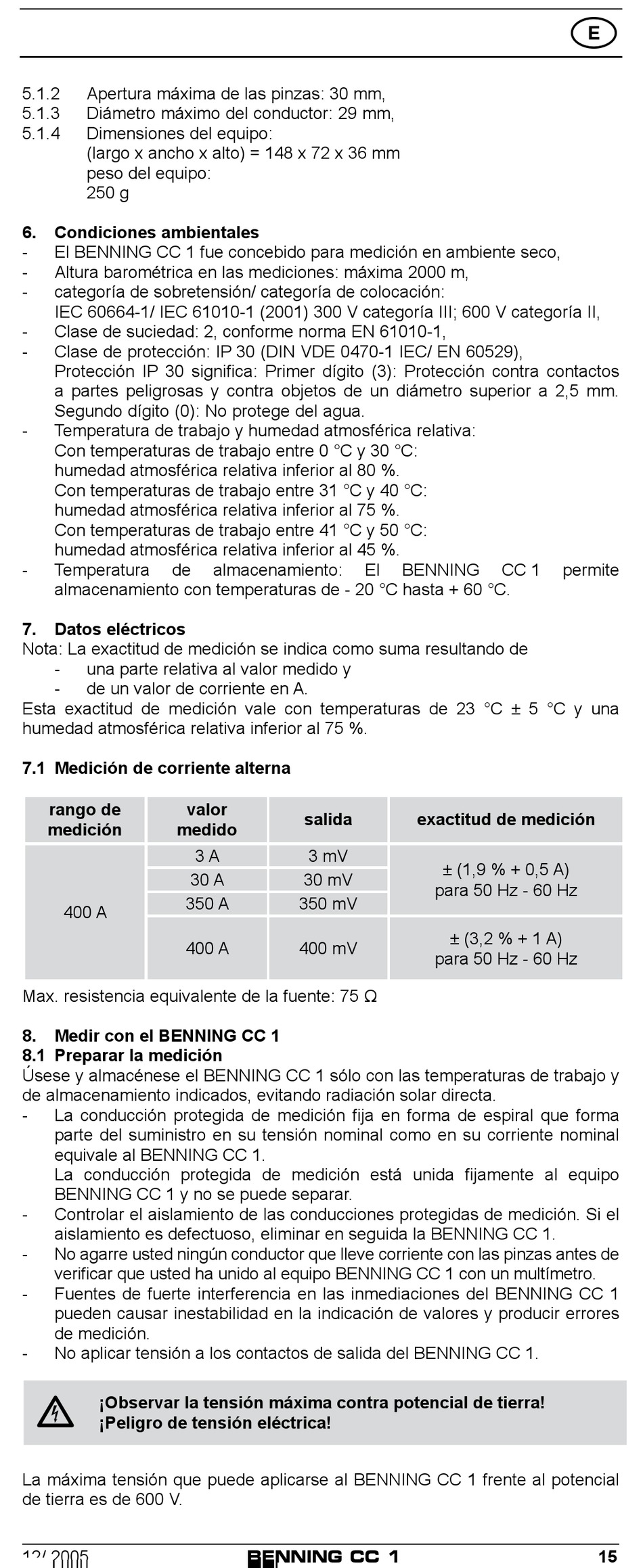

5.1.2 Apertura máxima de las pinzas: 30 mm,
5.1.3 Diámetro máximo del conductor: 29 mm,
5.1.4 Dimensiones del equipo:
(largo x ancho x alto) = 148 x 72 x 36 mm
peso del equipo:
250 g
6.

Condiciones ambientales

- El BENNING CC 1 fue concebido para medición en ambiente seco,
- Altura barométrica en las mediciones: máxima 2000 m,
- categoría de sobretensión/ categoría de colocación:
IEC 60664-1/ IEC 61010-1 (2001) 300 V categoría III; 600 V categoría II,
- Clase de suciedad: 2, conforme norma EN 61010-1,
- Clase de protección: IP 30 (DIN VDE 0470-1 IEC/ EN 60529),
Protección IP 30 significa: Primer dígito (3): Protección contra contactos
a partes peligrosas y contra objetos de un diámetro superior a 2,5 mm.
Segundo dígito (0): No protege del agua.
- Temperatura de trabajo y humedad atmosférica relativa:
Con temperaturas de trabajo entre 0 °C y 30 °C:
humedad atmosférica relativa inferior al 80 %.
Con temperaturas de trabajo entre 31 °C y 40 °C:
humedad atmosférica relativa inferior al 75 %.
Con temperaturas de trabajo entre 41 °C y 50 °C:
humedad atmosférica relativa inferior al 45 %.
- Temperatura
almacenamiento con temperaturas de - 20 °C hasta + 60 °C.
7. Datos eléctricos
Nota: La exactitud de medición se indica como suma resultando de
- una parte relativa al valor medido y
- de un valor de corriente en A.
Esta exactitud de medición vale con temperaturas de 23 °C ± 5 °C y una
humedad atmosférica relativa inferior al 75 %.
7.1 Medición de corriente alterna
rango de
medición
400 A
Max. resistencia equivalente de la fuente: 75 Ω
8.

Medir con el BENNING CC 1

8.1 Preparar la medición
Úsese y almacénese el BENNING CC 1 sólo con las temperaturas de trabajo y
de almacenamiento indicados, evitando radiación solar directa.
- La conducción protegida de medición fija en forma de espiral que forma
parte del suministro en su tensión nominal como en su corriente nominal
equivale al BENNING CC 1.
La conducción protegida de medición está unida fijamente al equipo
BENNING CC 1 y no se puede separar.
- Controlar el aislamiento de las conducciones protegidas de medición. Si el
aislamiento es defectuoso, eliminar en seguida la BENNING CC 1.
- No agarre usted ningún conductor que lleve corriente con las pinzas antes de
verificar que usted ha unido al equipo BENNING CC 1 con un multímetro.
- Fuentes de fuerte interferencia en las inmediaciones del BENNING CC 1
pueden causar inestabilidad en la indicación de valores y producir errores
de medición.
- No aplicar tensión a los contactos de salida del BENNING CC 1.

¡Observar la tensión máxima contra potencial de tierra!
¡Peligro de tensión eléctrica!
La máxima tensión que puede aplicarse al BENNING CC 1 frente al potencial
de tierra es de 600 V.
12/ 2005
de almacenamiento:
valor
medido
3 A
30 A
350 A
400 A
BENNING CC 1
El BENNING
salida exactitud de medición
3 mV
30 mV
350 mV
400 mV
CC 1
± (1,9 % + 0,5 A)
para 50 Hz - 60 Hz
± (3,2 % + 1 A)
para 50 Hz - 60 Hz
E
permite
15
