Portiers téléphoniques a / b séries 20 / 30 / 40 / 50
F
Montage

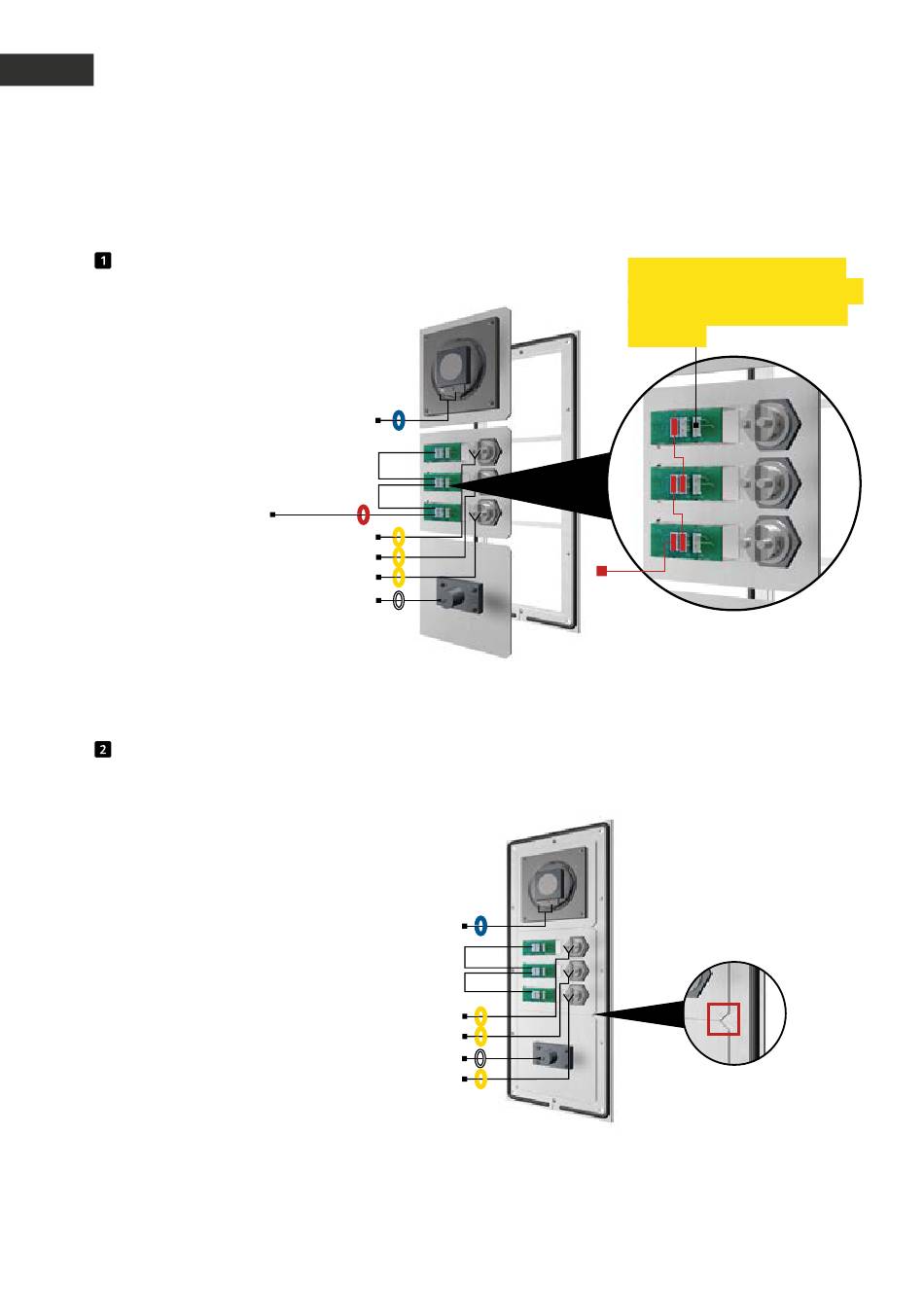

2.2. Montage mécanique séries 20/30
Insérer les modules fonctionnels dans le cadre avant
Éclairage 12-15 V=
(ligne provenant
de l'électronique de base)
Encastrez les modules par l'arrière dans le cadre.
Modules fonctionnels dans le cadre avant
Lors de l'insertion des modules, veillez impérativement au détrompeur d'orientation. Veillez aussi à
ce que les modules émettent un « clic » audible lorsqu'ils sont insérés.
52
HP
Ponts
RT
T
RT
T
RT
T
Mic
HP
RT
RT
Mic
RT
Raccordement de l'éclairage
des touches du clavier Behnke
(touches éclairées possibles
en option)
Éclairage
12-15 V=
Ponts 12-15 V pour l'éclairage
des champs d'inscription
T
T
T
