Anleitung Türstationen a / b Serie 20 / 40 / 50
D
Montage

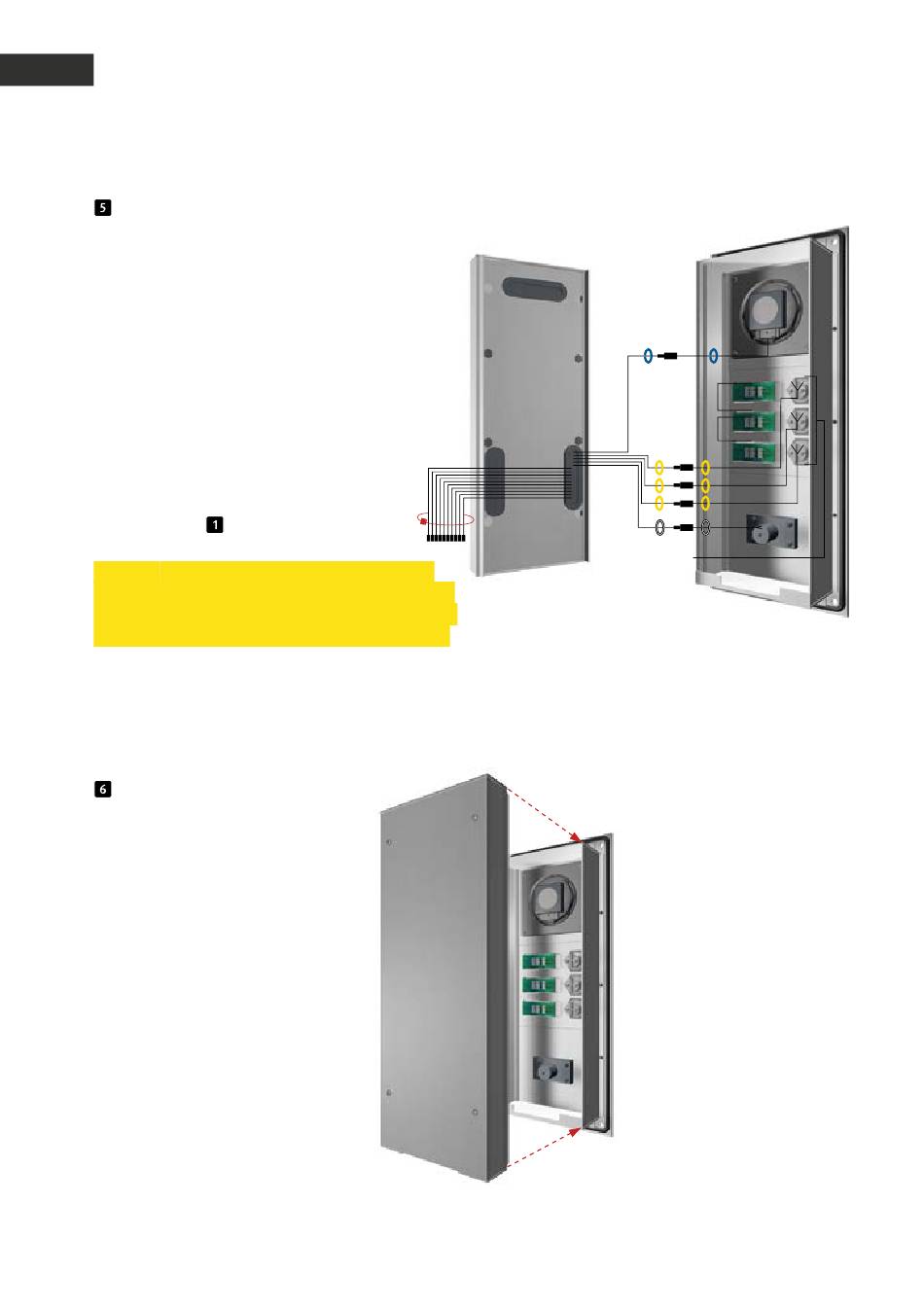

Verbinden der Flachbandanschlussleitung
mit den Einbaumodulen (Lautsprecher, Mikrofon,
Tasten etc.)
Steckerbelegung Anschlussleitung
Serie 20, 30, 50:
LP (Blau)
▸
Lautsprecher
Mik (Weiß)
▸
Mikrofon
T1 bis T4 (Gelb)
▸
Taste 1 bis 4
(s. auch Punkt
)
Hinweis: Verbinden Sie die vorhandene Kom-
ponenten mit der Flachbandleitung. Binden Sie
die nicht benötigten Leitungen mit einem Kabel-
binder zusammen (Stecker zeigen nach unten).
Klipsen Sie die Elektronikbox
wieder auf das Modulgehäuse auf.
10
Tasten belegung
beispiel haft
Elektronikbox
T1
T
T2
T
T3
T
Modulgehäuse
www.behnke-online.de
