Portiers téléphoniques a / b séries 20 / 30 / 40 / 50
F
Montage

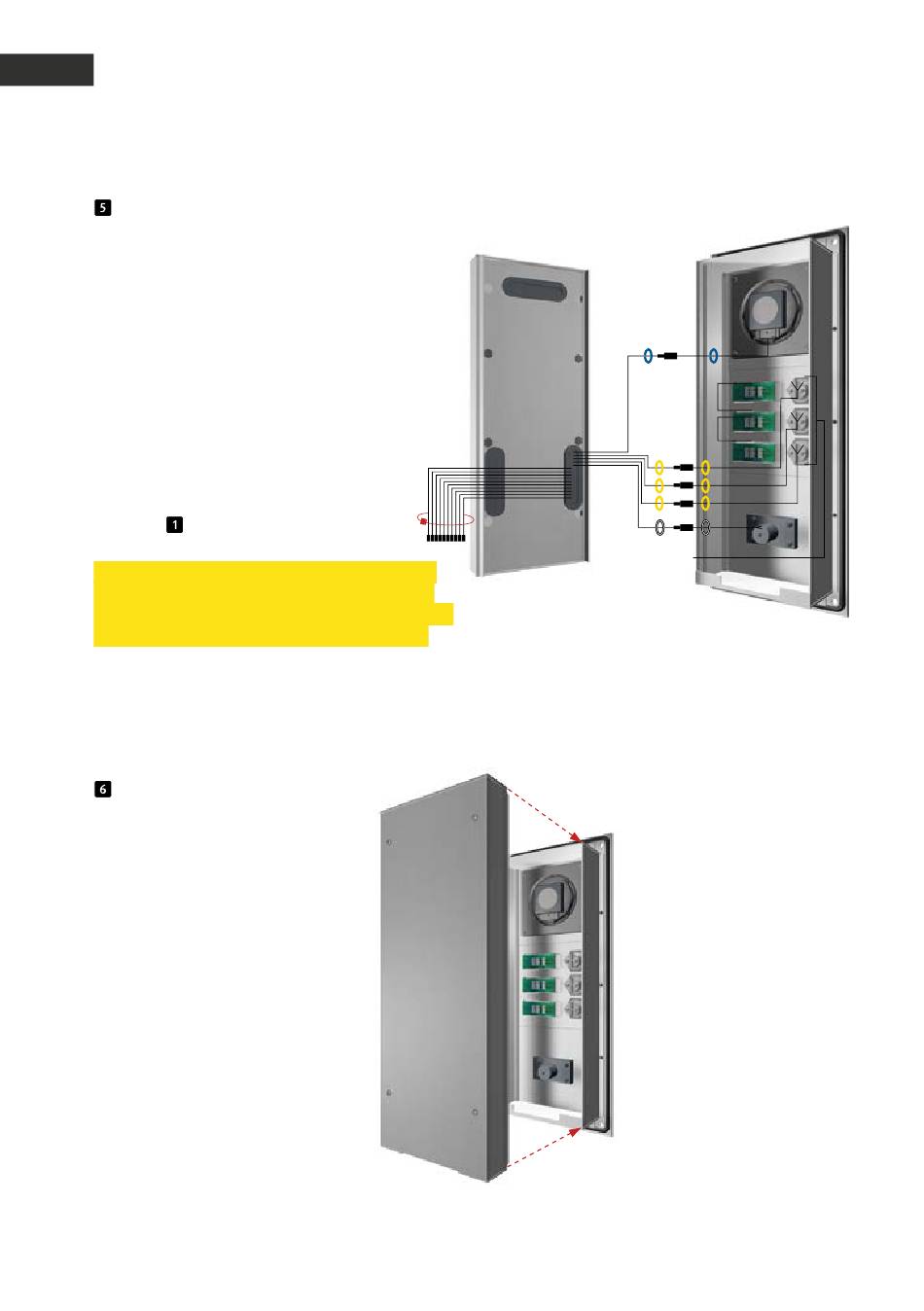

Raccordement du fil de connexion du câble
plat avec les modules intégrés (haut-parleurs,
microphones, touches, etc.)
Affectation des connecteurs, câblage Série 20,
30, 50 :
HP (bleu)
▸ Haut-parleur
Mic (blanc) ▸ microphone
T1 à T4 (jaune) ▸ touches 1 à 4
(cf. point )
Remarque : connectez les composants dispo-
nibles avec le câble plat. Attachez les câbles
dont vous n'avez pas besoin avec un câble plat
(les connecteurs sont à orienter vers le bas).
Encliquetez à nouveau le boî-
tier de l'électronique sur le boîtier
des modules.
54
Affectation des touches
(exemple)
Boîtier électronique
T1 T
T2 T
T3 T
Boîtier modulaire
