Portiers téléphoniques a / b séries 20 / 30 / 40 / 50
F

Raccordement

rAccordeMent
3.

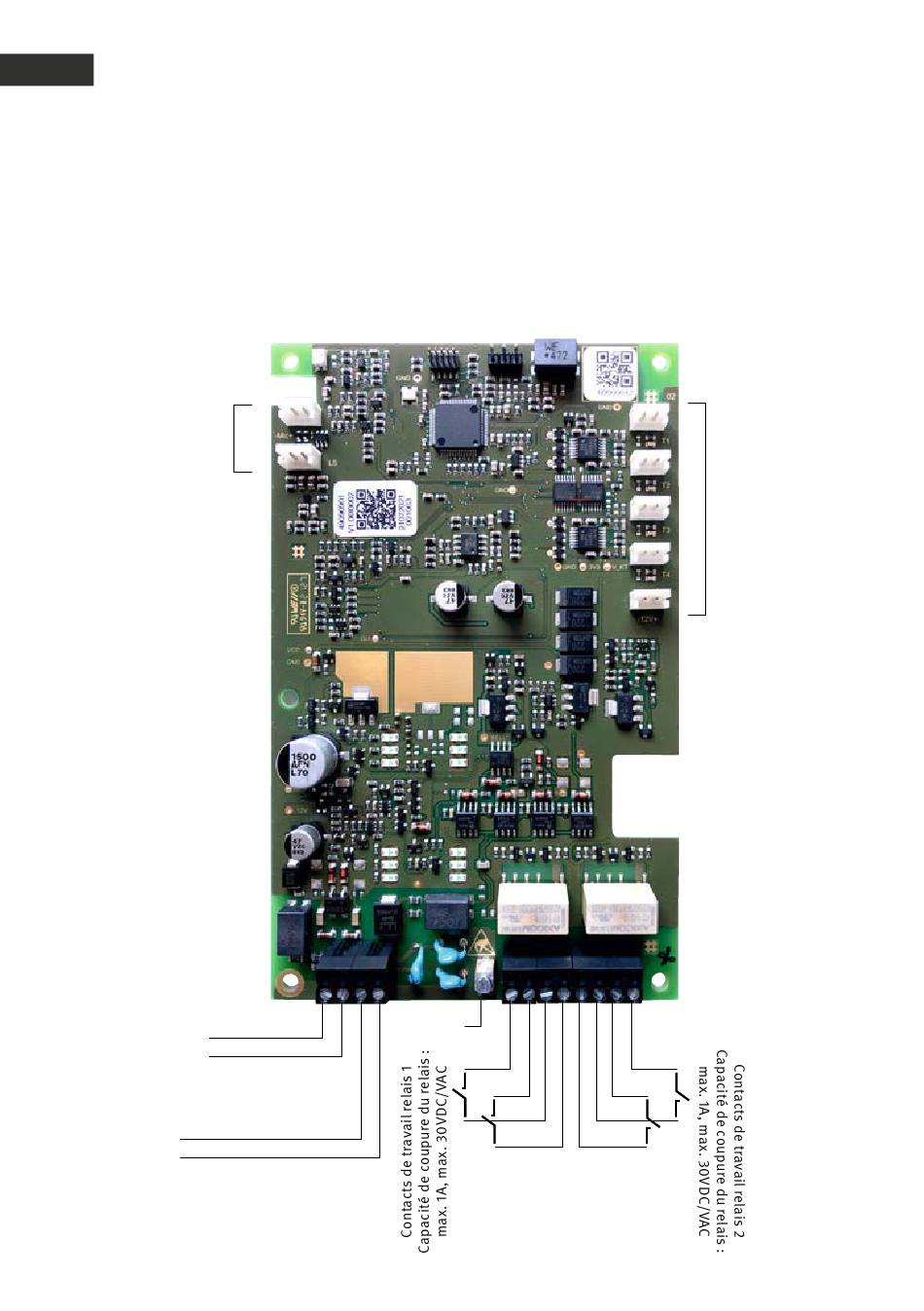

3.1. Schéma de raccordement :
Électronique compacte 20-0001E, 20-0013E, 20-0014E, 20-0016E, 20-0041E, 20-0043E
Connexions
pour le câble
plat vers le
éléments
fonctionnels
+
12-15V=
–
Tension 12-15V= à potentiel isolé
l'alimentation Behnke 20-9585
Fil a
Fil b
Extension analogique d'une instal-
lation téléphonique, interface a/b
56
Mise à la
terre
Connexions
pour le câble
plat vers le
Modles fonc-
tionnels
