Inbetriebnahme

12 Inbetriebnahme

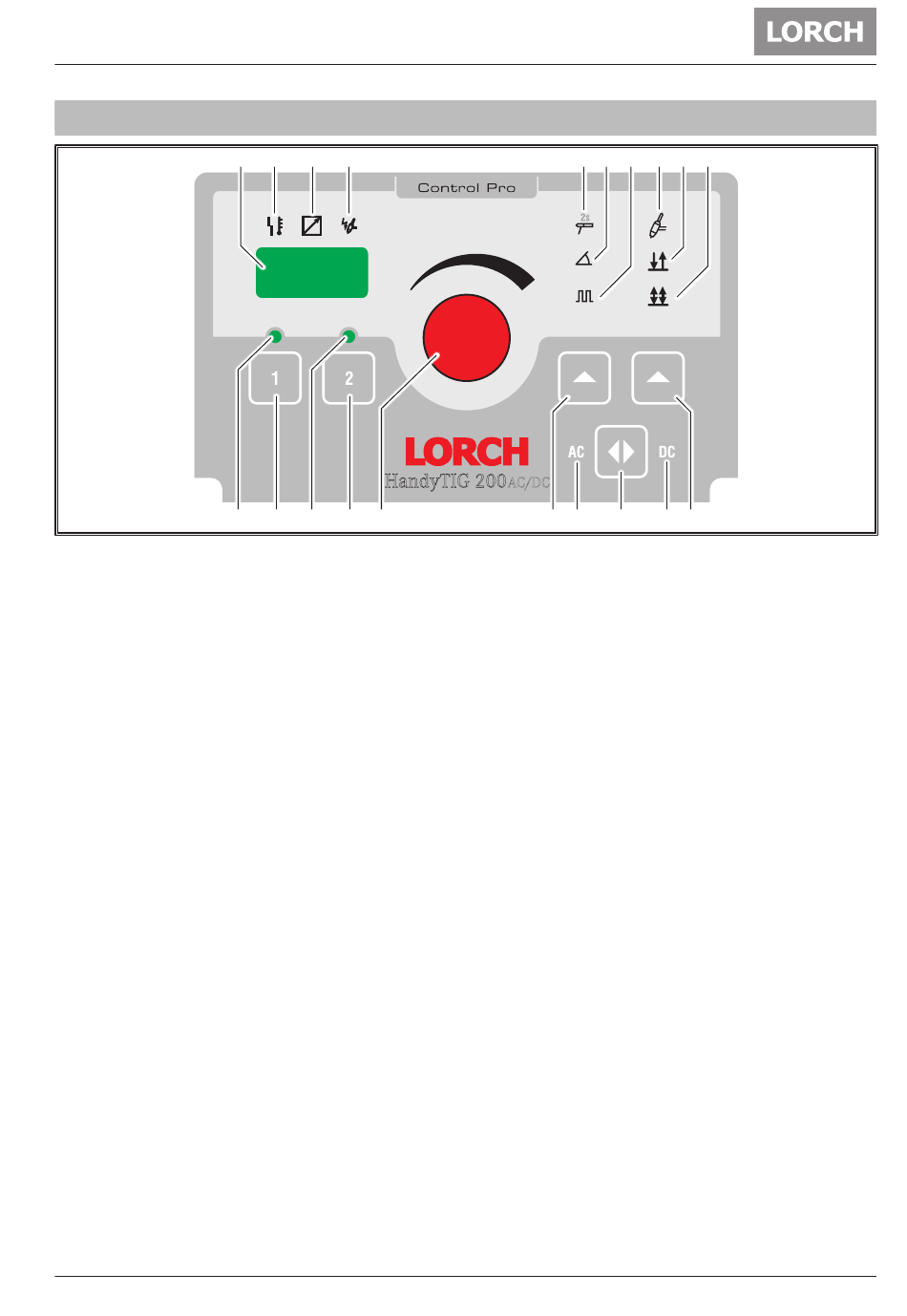

Abb. 8: Bedienfeld HandyTIG 200 AC/DC
30
7-Segment-Anzeige
zeigt die gewählte Stromstärke an.
Bei aktivierten Nebenparametern wird abwechselnd
der Code und der Einstellwert des Nebenparameters
angezeigt.
31
LED Störung
leuchtet dauerhaft, in der 7-Segment-Anzeige 30
wird der Fehlercode angezeigt.
32
LED Fernregler
Handfernregler angeschlossen:
LED leuchet dauerhaft, Drehknopf Schweißstrom 45
ohne Funktion, Einstellung nur am Handfernregler
möglich.
Fußfernregler angeschlossen:
LED leuchtet bei Betätigen des Fußfernreglers, der
Drehknopf 45 gibt den maximalen Wert für den
Stellbereich des Fußfernreglers vor. Sind z.B. 100A
eingestellt, können mit dem Fußfernregler 5A-100A
abgerufen werden.
33
LED HF
leuchtet bei ausgewählter Funktion HF
(berührungsfreies Zünden).
34
LED Elektrode
leuchtet bei gewählter Betriebsart Elektrode.
35
LED Slope
leuchtet bei ausgewählter Funktion Slope
(Stromanstieg, Stromabsenkung).
36
LED Pulsen
leuchtet bei ausgewählter Funktion Pulsen
(gepulst wird zwischen Schweißstrom I1 und I2)
37
LED WIG
leuchtet bei gewählter Betriebsart WIG.
38
LED 2-Takt
leuchtet bei gewählter Betriebsart 2-Takt (nur bei
Schweißverfahren WIG).
05.19
30 31 32 33
HandyTIG 200
49 48 47 46 45
34 35 36 37 38 39
AC/DC
44 43
39
LED 4-Takt
leuchtet bei gewählter Betriebsart 4-Takt (nur bei
Schweißverfahren WIG).
40
Taster WIG/2-Takt/4-Takt
dient zur Auswahl der Betriebsart WIG sowie dem
Modus 2-Takt und 4-Takt.
41
LED DC
leuchtet bei gewählter Stromart Gleichstrom.
42
Taster Stromart
dient zur Auswahl der Stromart Gleich- oder Wech-
selstrom.
43
LED AC
leuchtet bei gewählter Stromart Wechselstrom.
44
Taster Elektrode/Slope/Pulsen
dient zur Auswahl der Betriebsart Elektrode sowie
dem Modus Slope und Pulsen.
Zur Auswahl der Betriebsart Elektrode muss der Taster
für mindestens 2 Sekunden gedrückt werden.
45
Drehknopf Schweißstrom
dient zum stufenlosen Einstellen des Schweißstro-
mes.
46
Taste Job 2
min. 3 Sek. drücken, speichert die aktuellen Einstel-
lungen als Job.
Kurz drücken, ruft den gespeicherten Job auf.
47
LED Job 2
leuchtet bei ausgewähltem Job 2,
blinkt nach dem Speichern von Job 2.
48
Taste Job 1
min. 3 Sek. drücken, speichert die aktuellen Einstel-
lungen als Job.
Kurz drücken, ruft den gespeicherten Job auf.
49
LED Job 1
leuchtet bei ausgewähltem Job 1,
blinkt nach dem Speichern von Job 1.
909.1710.0-05
42 41 40
