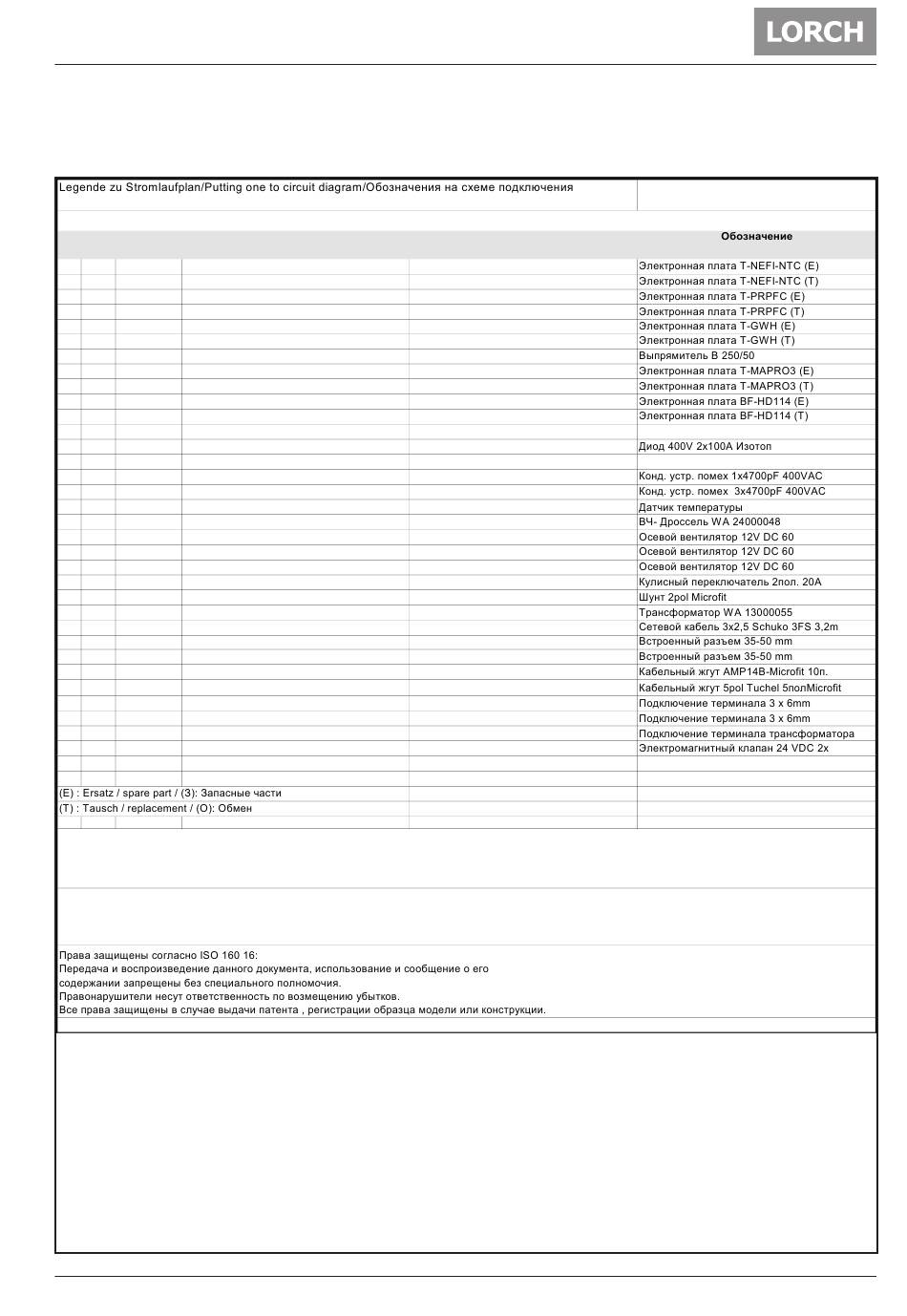

Stromlaufplan / schematic / Схематический
S00.0066.0-00
HandyTIG 200 AC/DC ControlPro
Bez.
MatNr.
Pos.
order no.
A
1
650.5402.5 E-Baugruppe T-NEFI-NTC (E)
A
1
650.5402.9 E-Baugruppe T-NEFI-NTC (T)
A
2
650.5334.5 E-Baugruppe T-PRPFC (E)
A
2
650.5334.9 E-Baugruppe T-PRPFC (T)
650.5381.5 E-Baugruppe T-GW H (E)
A
3
A
3
650.5381.9 E-Baugruppe T-GW H (T)
A
4
658.1416.0 Gleichrichter B 250/50
A
5
650.5532.5 E-Baugruppe T-MAPRO3 (E)
A
5
650.5532.9 E-Baugruppe T-MAPRO3 (T)
A
6
650.5441.5 E-Baugruppe BF-HD114 (E)
A
6
650.5441.9 E-Baugruppe BF-HD114 (T)
A
7
711.0515.0 PFC-Modul 500V 50A ISOTOP
A
8-11
713.0301.0 Diode 400V 2x100A ISOTOP
A
12-15
711.0516.0 IGBT -N-Kan 600V 200A ISOTOP
C1 1
982.5502.0 BG-Entstörkon. 1x4700pF 400VAC M4-M4
C1 2
982.5513.0 BG-Entstörkon. 3x4700pF 400VAC M4-M10
F
1
Thermosensor
L
1
665.6249.0 HF - Drossel W A 24000048
M
1
981.1473.0 BG-Axialventilator 12V DC 60
M
2
981.1473.0 BG-Axialventilator 12V DC 60
M
3
981.1473.0 BG-Axialventilator 12V DC 60
Q
1
657.0204.0 W ippschalter 2pol. 20A 250V~ FS 6,3
R
1
982.0939.0 BG-Nebenwiderstand 2pol Microfit
T
1
655.9069.0 Übertrager W A 13000055
X
1
661.7513.5 Netzkabel 3x2,5 Schuko 3FS 3,2m
665.7033.0 Einbau-Buchsenteil 35-50 mm²; HF; Ø38
X
2
X
3
665.7033.0 Einbau-Buchsenteil 35-50 mm²; HF; Ø38
X
5
661.8210.5 Kabelbaum AMP14B-Microfit10p 230mm
X
6
661.8256.0 Kabelbaum 5pol Tuchel 5pol Microfit
X
7
665.4513.0 Verbindungsklemme 3 x 6mm²
X
8
665.4513.0 Verbindungsklemme 3 x 6mm²
X
9
Klemme Übertrager
Y
1
665.3016.0 Magnetventil 24 VDC 2xSchlauch/0°
Schutzvermerk nach DIN 34 / ISO 160 16:
W eitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhaltes nicht gestattet,
soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Schadenersatz.
Alle Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
Copyright reserved ISO 160 16:
Copying of this document, and giving it to others and the use or communication of the contents thereof,
are forbidden without express authority. Offenders are liable to the payment of damages.
All rights are reserved in the event of the grant of a patent or the registration of a utility model or design.
Lorch Schweißtechnik GmbH
05.19
Benennung
pc-board T-NEFI-NTC (E)
pc-board T-NEFI-NTC (T)
pc-board T-PRPFC (E)
pc-board T-PRPFC (T)
Pc- board T-GW H (E)
PC-board T-GW H (T)
rectifier B 250/50
pc-board T-MAPRO3 (E)
pc-board T-MAPRO3 (T)
pc-board BF-HD114 (E)
pc-board BF-HD114 (T)
PFC-Modul 500V 50A ISOTOP
diode 400V 2x100A ISOTOP
IGBT -N-Kan 600V 200A ISOTOP
unit protec.capac. 1x4700pF 400VAC
unit prot. cap. 3x4700pF 400VAC
thermal sensor
HF inductor W A 24000048
BG-Axialventilator 12V DC 60
BG-Axialventilator 12V DC 60
BG-Axialventilator 12V DC 60
switch 20A 250V~ FS 6,3
shunt 2pol Microfit cpl.
transformer W A 13000055
mains cable 3x2,5 Schuko 3FS 3,2m
insert sleeve 35-50 mm²; HF; Ø38
insert sleeve 35-50 mm²; HF; Ø38
Cable loom AMP14B-Microfit10p 230mm
cable loom 5pol Tuchel 5pol Microfit
clamp 3 x 6mm²
clamp 3 x 6mm²
clamp transformer
solenoid valve 24 VDC 2xSchlauch/0°
909.1710.0-05
designation
PFC-Modul 500V 50A ISOTOP
IGBT -N-Kan 600V 200A ISOTOP
22.11.2011
²; HF; Ø38
²; HF; Ø38
²
²
- 27 -
