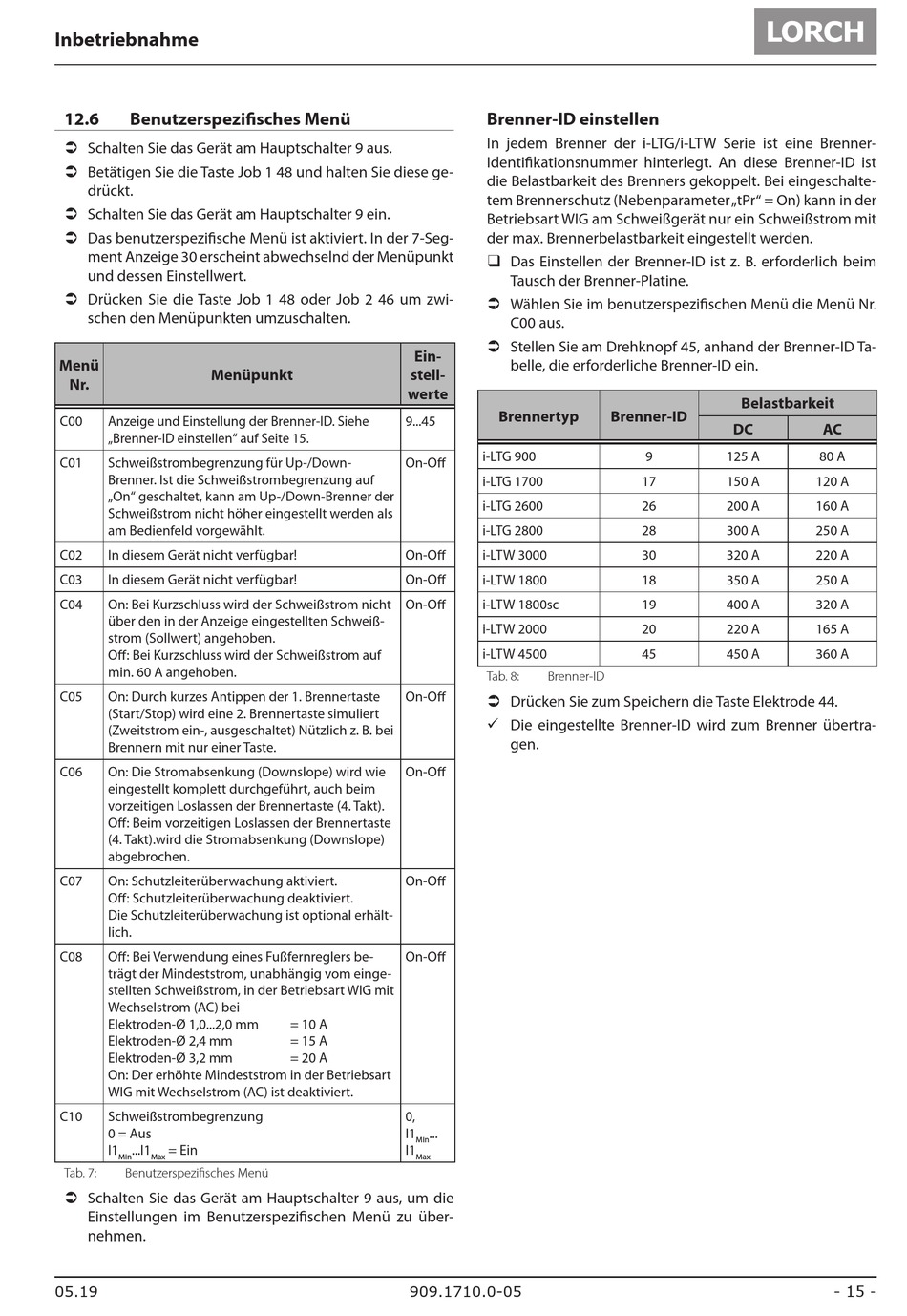

Inbetriebnahme
12.6 Benutzerspezifisches Menü
 Schalten Sie das Gerät am Hauptschalter 9 aus.
 Betätigen Sie die Taste Job 1 48 und halten Sie diese ge-
drückt.
 Schalten Sie das Gerät am Hauptschalter 9 ein.
 Das benutzerspezifische Menü ist aktiviert. In der 7-Seg-
ment Anzeige 30 erscheint abwechselnd der Menüpunkt
und dessen Einstellwert.
 Drücken Sie die Taste Job 1 48 oder Job 2 46 um zwi-
schen den Menüpunkten umzuschalten.
Menü
Menüpunkt
Nr.
C00 Anzeige und Einstellung der Brenner-ID. Siehe
„Brenner-ID einstellen" auf Seite 15.
C01 Schweißstrombegrenzung für Up-/Down-
Brenner. Ist die Schweißstrombegrenzung auf
„On" geschaltet, kann am Up-/Down-Brenner der
Schweißstrom nicht höher eingestellt werden als
am Bedienfeld vorgewählt.
C02 In diesem Gerät nicht verfügbar!
C03 In diesem Gerät nicht verfügbar!
C04 On: Bei Kurzschluss wird der Schweißstrom nicht
über den in der Anzeige eingestellten Schweiß-
strom (Sollwert) angehoben.
Off: Bei Kurzschluss wird der Schweißstrom auf
min. 60 A angehoben.
C05 On: Durch kurzes Antippen der 1. Brennertaste
(Start/Stop) wird eine 2. Brennertaste simuliert
(Zweitstrom ein-, ausgeschaltet) Nützlich z. B. bei
Brennern mit nur einer Taste.
C06 On: Die Stromabsenkung (Downslope) wird wie
eingestellt komplett durchgeführt, auch beim
vorzeitigen Loslassen der Brennertaste (4. Takt).
Off: Beim vorzeitigen Loslassen der Brennertaste
(4. Takt).wird die Stromabsenkung (Downslope)
abgebrochen.
C07 On: Schutzleiterüberwachung aktiviert.
Off: Schutzleiterüberwachung deaktiviert.
Die Schutzleiterüberwachung ist optional erhält-
lich.
C08 Off: Bei Verwendung eines Fußfernreglers be-
trägt der Mindeststrom, unabhängig vom einge-
stellten Schweißstrom, in der Betriebsart WIG mit
Wechselstrom (AC) bei
Elektroden-Ø 1,0...2,0 mm
Elektroden-Ø 2,4 mm
Elektroden-Ø 3,2 mm
On: Der erhöhte Mindeststrom in der Betriebsart
WIG mit Wechselstrom (AC) ist deaktiviert.
C10 Schweißstrombegrenzung
0 = Aus
I1 ...I1 = Ein
Min Max
Tab. 7: Benutzerspezifisches Menü
 Schalten Sie das Gerät am Hauptschalter 9 aus, um die
Einstellungen im Benutzerspezifischen Menü zu über-
nehmen.
05.19
Ein-
stell-
werte
9...45
On-Off
On-Off
On-Off
On-Off
On-Off
On-Off
On-Off
On-Off
= 10 A
= 15 A
= 20 A
0,
I1 ...
Min
I1
Max
909.1710.0-05

Brenner-ID einstellen

In jedem Brenner der i-LTG/i-LTW Serie ist eine Brenner-
Identifikationsnummer hinterlegt. An diese Brenner-ID ist
die Belastbarkeit des Brenners gekoppelt. Bei eingeschalte-
tem Brennerschutz (Nebenparameter „tPr" = On) kann in der
Betriebsart WIG am Schweißgerät nur ein Schweißstrom mit
der max. Brennerbelastbarkeit eingestellt werden.
‰ Das Einstellen der Brenner-ID ist z. B. erforderlich beim
Tausch der Brenner-Platine.
 Wählen Sie im benutzerspezifischen Menü die Menü Nr.
C00 aus.
 Stellen Sie am Drehknopf 45, anhand der Brenner-ID Ta-
belle, die erforderliche Brenner-ID ein.
Brennertyp Brenner-ID
i-LTG 900 9
i-LTG 1700 17
i-LTG 2600 26
i-LTG 2800 28
i-LTW 3000 30
i-LTW 1800 18
i-LTW 1800sc 19
i-LTW 2000 20
i-LTW 4500 45
Tab. 8: Brenner-ID
 Drücken Sie zum Speichern die Taste Elektrode 44.
9 Die eingestellte Brenner-ID wird zum Brenner übertra-
gen.
Belastbarkeit
DC AC
125 A 80 A
150 A 120 A
200 A 160 A
300 A 250 A
320 A 220 A
350 A 250 A
400 A 320 A
220 A 165 A
450 A 360 A
