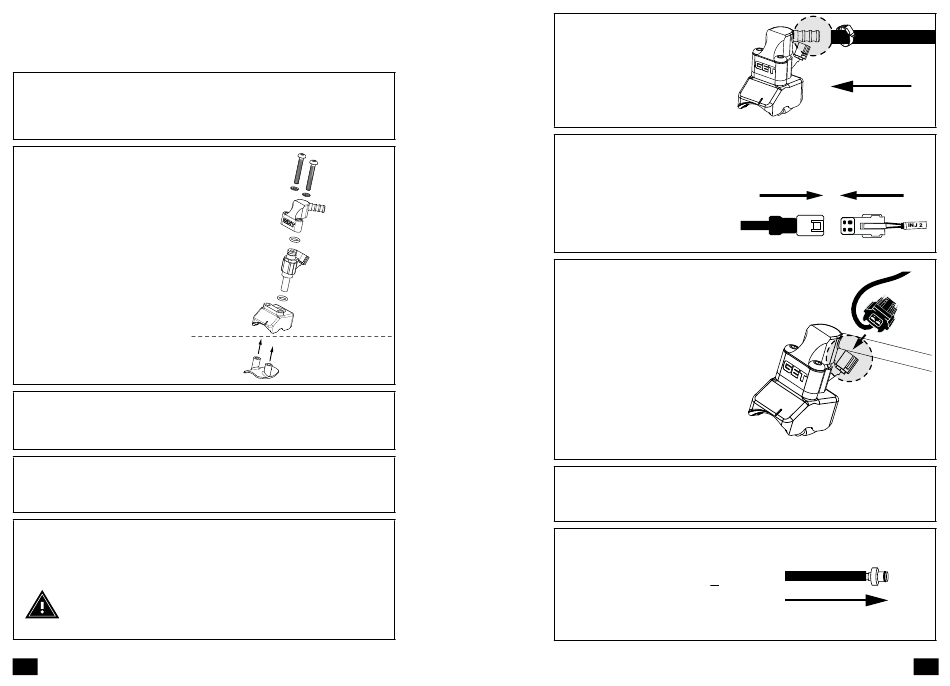

Athena GET 2ND INJ. KIT Installationsanleitungen Seite 8

D. INSTALLAZIONE KIT SECONDO INIETTORE
ASSEMBLAGGIO SECONDO INIETTORE
1.
Posizionare la staffa di fissaggio per il supporto
secondo iniettore all'interno del collettore. Fare in modo
che i due perni passino nei due fori da Ø 8 mm / 0.31"
precedentemente fresati.
2.
Utilizzare le viti e
le rondelle forniti nel
kit per fissare il fuel
rail GET, il secondo
iniettore e la staffa
di supporto secondo
iniettore alla staffa
di fissaggio. Sigillare
le superfici a contatto
con pasta siliconica:
suggeriamo di utilizzare
il sigillante siliconico
RTV monocomponente
di Athena, Athesil (non
incluso nel kit).
3.
Re-installare il collettore, ora equipaggiato con il
secondo iniettore GET.
4.
Re-installare il telaietto posteriore: fissare le viti
per riportare il telaietto nella posizione originale.
5.
Collegare il tubo carburante GET al raccordo a tre
vie. Fissarlo con una fascetta stringitubo.
ATTENZIONE: FAR PASSARE IL TUBO BENZINA
DIETRO I CAVI ACCELERATORE PER EVITARE CHE
SI BRUCI SUL COLLETTORE DI SCARICO.
IT
Esterno
Outside
Interno
Inside
14
6.
Collegare il tubo
carburante GET al fuel
rail e fissarlo con una
fascetta stringitubo.
7.
Togliere il tappo
protettivo dal connettore
"INJ 2" della centralina
GET. Collegare questo
connettore al connettore
femmina del cablaggio
del secondo iniettore.
8.
Collegare il
connettore maschio del
cablaggio del secondo
iniettore al secondo
iniettore. Unire i tubi
carburante e il cablaggio
con un paio di fascette
(non incluse) e fissarle al
telaio o al corpo farfallato
per tenerli lontani dallo
scarico, evitando così che
si fondano.
9.
Re-installare lo scarico, il serbatoio, e tutti gli altri
componenti inizialmente rimossi durante gli step preliminari.
10.
Connettere il tubo B
alla pompa carburante.
15
Tubo carburante
GET fuel hose
GET
Cablaggio
Second
GET
injector
Centralina
secondo
harness ECU
GET
iniettore
B
Alla pompa carburante
To the fuel pump
IT
