Athena GET 2ND INJ. KIT Installationsanleitungen Seite 16

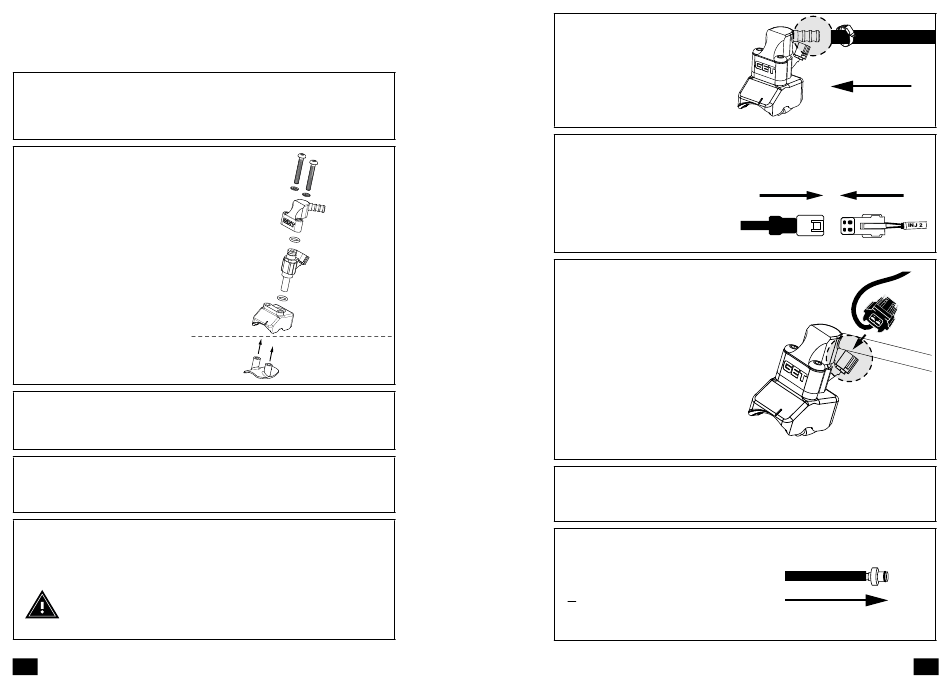

D. INSTALLATION DU KIT DU 2ÈME INJECTEUR
MONTAGE DU DEUXIÈME INJECTEUR
1.
Insérez la deuxième patte de fixation du support
d'injecteur à l'intérieur de la boîte à air. Laissez les deux
goupilles sortir par les trous de Ø 8 mm / 0,31" fraisés
précédemment.
2.
Utilisez les rondelles et
les vis fournies pour fixer
la rampe d'alimentation
du GET, le 2ème injecteur
et le support du 2ème
injecteur au support de
fixation du 2ème injecteur.
Scellez les surfaces de la
boîte à air avec un produit
d'étanchéité en silicone :
nous suggérons d'appliquer
le mastic silicone Athesil
RTV d'Athena (non inclus
dans l'emballage).
3.
Réinstallez la boîte à air, qui est maintenant équipé
du deuxième injecteur GET.
4.
Réinstallez le sous-châssis arrière : serrez les vis pour
remettre le sous-châssis arrière en position.
5.
Raccordez le tuyau de carburant GET au raccord à 3
voies. Fixez-le avec un collier de serrage.
ATTENTION : PASSEZ LE TUYAU DE CARBURANT
DERRIÈRE LE CÂBLE
POUR ÉVITER DE LE BRÛLER AU CONTACT DU
COLLECTEUR D'ÉCHAPPEMENT.
FR
Extérieur
Outside
Intérieur
Inside
DE L'ACCÉLÉRATEUR
30
6.
Branchez le tuyau
de carburant GET sur la
rampe de carburant et
fixez-le avec un collier
de serrage.
7.
Retirez le capuchon de
protection du connecteur
du GET ECU « INJ2 » et
branchez-le dans le
connecteur femelle du
GET ECU le deuxième
connecteur du faisceau
d'injecteur.
8.
Branchez le connecteur
mâle du faisceau du 2ème
injecteur dans le 2ème
injecteur. Fixez le deuxième
faisceau d'injecteurs et
les tuyaux de carburant au
cadre ou au corps de papillon
à l'aide de colliers de serrage
(non fournis) pour les
éloigner de l'échappement
; dans le cas contraire ils
risquent de fondre.
9.
Repositionnez l'échappement, le réservoir de carburant
et tous les éléments retirés lors des étapes préparatoires, à
l'exception du siège.
10.
Raccordez le tuyau
B à la pompe à carburant.
31
Tuyau de
GET fuel hose
carburant GET
Deuxième
Second
GET
injector
GET
faisceau
harness ECU
ECU
d'injecteurs
B
Vers la pompe à carburant
To the fuel pump
