Athena GET 2ND INJ. KIT Installationsanleitungen Seite 24

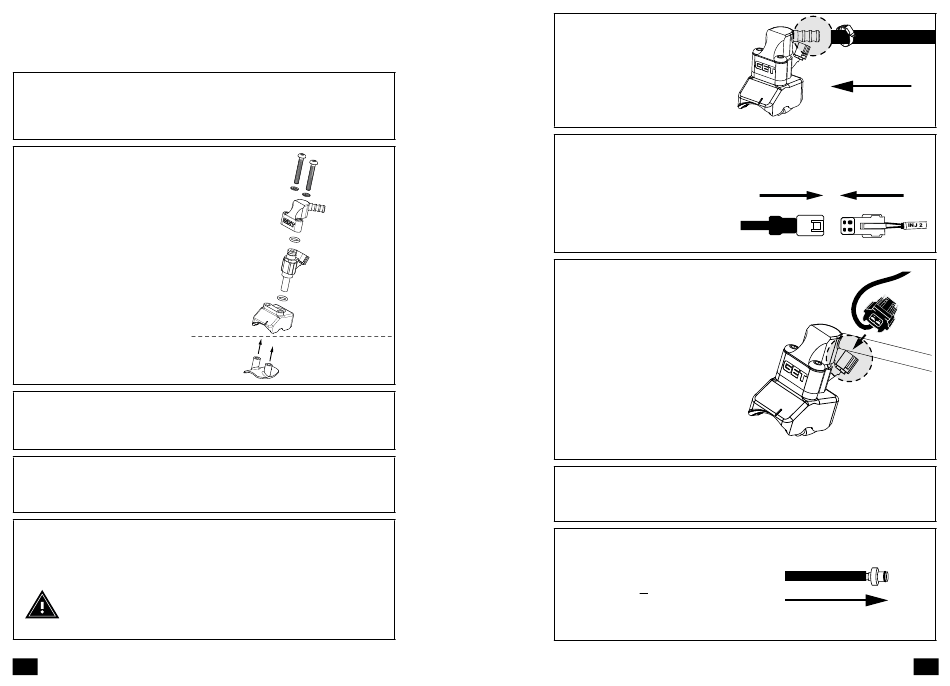

D. INSTALAÇÃO DO KIT DO 2º INJETOR
MONTAGEM DO 2º INJETOR
1.
Inserir o suporte de fixação do segundo injetor dentro
da caixa do filtro de ar. Permitir que os dois pinos saiam
dos orifícios de Ø 8 mm / 0.31" fresados anteriormente.
2.
Use as arruelas e
parafusos fornecidos
para fixar o trilho de
combustível da GET, o
2º injetor e o suporte
de apoio do 2º injetor
ao respectivo suporte
de fixação. Vedar as
superfícies da caixa
do filtro de ar com um
vedante de silicone:
sugerimos aplicar o
vedante de silicone Athesil
RTV da Athena (não
incluído na caixa).
3.
Reinstale a caixa do filtro de ar, que agora está
equipada com o segundo injetor GET.
4.
Reinstale a subestrutura traseira: aperte os parafusos
para colocar a subestrutura traseira novamente na posição.
5.
Conecte a mangueira de combustível GET ao encaixe de 3
vias. Fixe-a com uma braçadeira para mangueira.
ATENÇÃO: PASSE A MANGUEIRA DE COMBUSTÍVEL
GET POR TRÁS DO CABO DO ACELERADOR PARA
EVITAR QUEIMÁ-LA NO COLETOR DO ESCAPE.
PT
Fora
Outside
Dentro
Inside
46
6.
Conecte a mangueira
de combustível GET ao
trilho de combustível
e fixe-a com uma
braçadeira para
mangueira.
7.
Remova a tampa de
proteção do conector
"INJ2" da centralina GET
e plugue-o no conector
fêmea do chicote do
segundo injetor.
8.
Plugue o conector
macho do chicote do 2º
injetor ao 2º injetor. Fixe
o chicote do segundo
injetor e as mangueiras de
combustível à estrutura ou
à carcaça do acelerador com
braçadeiras de plástico (não
incluídas) para mantê-los
afastados do escapamento,
caso contrário, poderiam
derreter.
9.
Reinstale o escapamento, o tanque de combustível
e todos os componentes removidos durante as etapas
preparatórias, exceto o assento.
10.
Conecte a
mangueira B de volta à
bomba de combustível.
47
Mangueira de
GET fuel hose
combustível GET
Chicote do
Second
GET
injector
Centralina
segundo
harness ECU
GET
injetor
B
Para a bomba de combustível
To the fuel pump
PT
