D. INSTALACIÓN DEL KIT DEL SEGUNDO INYECTOR

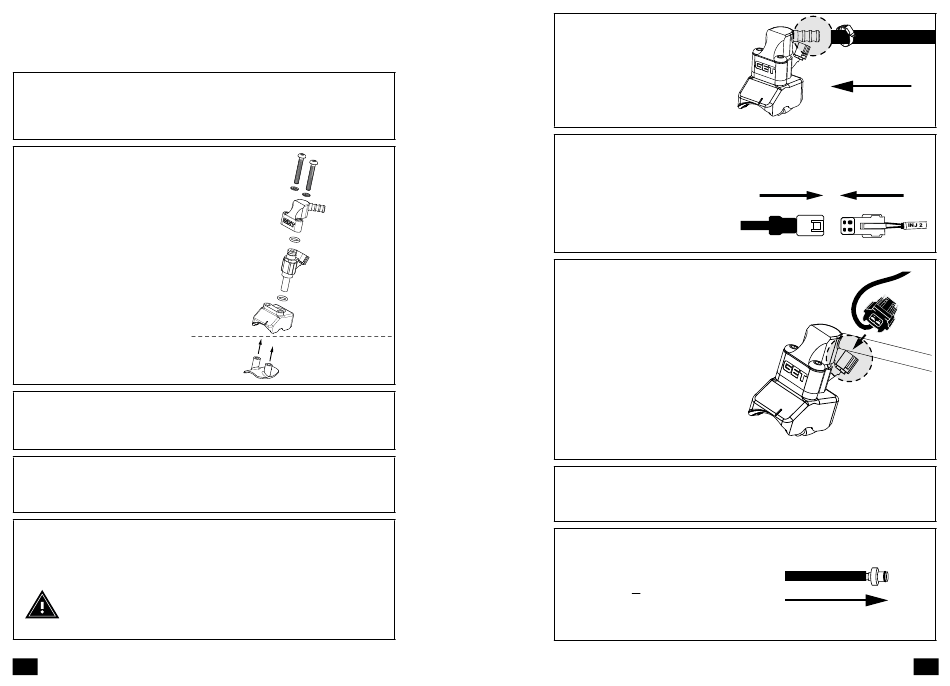

MONTAJE DEL 2º INYECTOR
1.
Introduzca el soporte de fijación del segundo inyector
en el interior de la caja de aire. Deje que los dos pasadores
salgan de los agujeros de Ø 8 mm / 0,31" fresados
anteriormente.
2.
Utilice las arandelas y
los tornillos suministrados
para fijar el riel de
combustible GET, el 2º
inyector y el soporte del
2° inyector al soporte de
fijación del 2º inyector.
Selle las superficies de la
caja de aire con un sellador
de silicona: sugerimos
aplicar el sellador de
silicona Athesil RTV de
Athena (no incluido en la
caja).
3.
Vuelva a instalar la caja de aire, que ahora está
equipada con el segundo inyector GET.
4.
Vuelva a instalar el subchasis trasero: apriete los tornillos
para volver a colocar el subchasis trasero en su posición.
5.
Conecte la manguera de combustible GET al acoplamiento
de 3 vías. Fíjelo con una abrazadera de manguera.
ATENCIÓN: PASE
COMBUSTIBLE POR DETRÁS DEL CABLE DEL
ACELERADOR PARA EVITAR QUE SE QUEME EN
EL COLECTOR DE ESCAPE.
ES
Exterior
Outside
Interior
Inside
LA MANGUERA DE
22
6.
Conecte la
manguera de
combustible GET al riel
de combustible y fíjela
con una abrazadera.
Mazo de cables
7.
Retire la tapa protectora
del conector "INJ2" de la
ECU GET y conéctelo al
conector hembra del mazo
de cables del segundo
inyector.
8.
Enchufe el conector
macho del mazo de cables
del 2° inyector en el 2°
inyector. Fije el mazo
de cables del segundo
inyector y las mangueras
de combustible al bastidor
o al cuerpo del acelerador
con bridas de cremallera (no
incluidas) para mantenerlos
alejados del escape, de lo
contrario podrían fundirse.
9.
Vuelva a instalar el escape, el depósito de combustible
y todos los componentes retirados durante los pasos
preparatorios, excepto el asiento.
10.
Conecte la
manguera B de nuevo a la
bomba de combustible.
23
Manguera de
GET fuel hose
combustible GET
Second
GET
injector
ECU
del segundo
harness ECU
GET
inyector
B
A la bomba de combustible
To the fuel pump
