Athena GET 2ND INJ. KIT Installationsanleitungen Seite 20

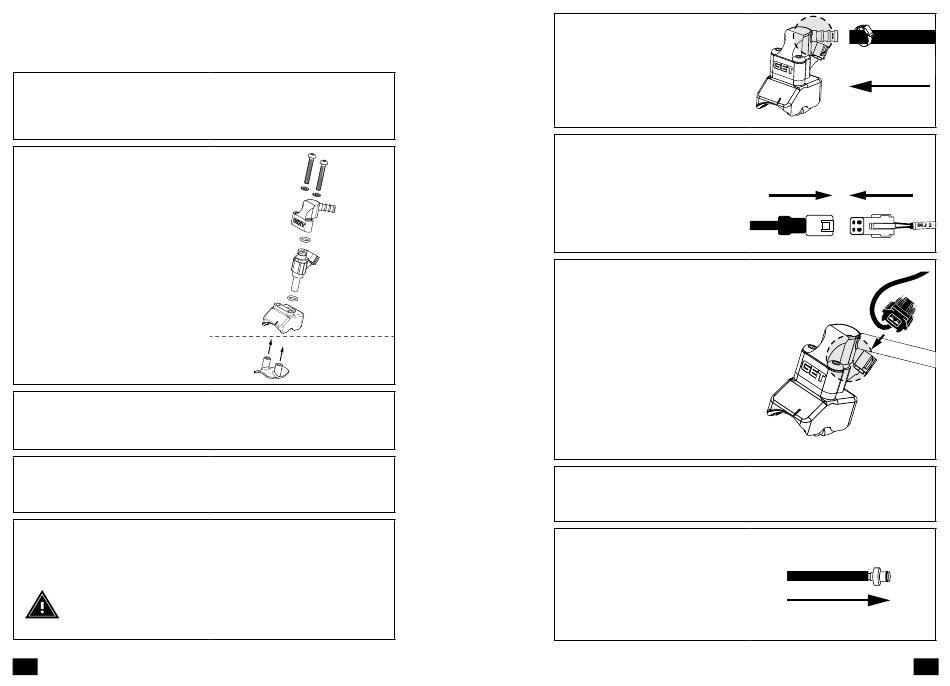

D. EINBAU DES 2ND INJECTOR KITS
MONTAGE DES 2. INJEKTORS
1.
Setzen Sie den Befestigungsbügel der Halterung für den 2.
Injektor in den Luftkiste ein. Lassen Sie die beiden Stifte aus
den zuvor gefrästen Ø 8 mm/0,31" Bohrungen überstehen.
2.
Verwenden Sie
die mitgelieferten
Unterlegscheiben und
um das GET
Schrauben,
K r a f t s t o f f v e r t e i l e r r o h r,
den 2. Injektor und die
Halterung des 2. Injektors
am Befestigungsbügel des 2.
Injektors zu befestigen. Dichten
Sie die Oberflächen der Luftkiste
mit einem Silikondichtmittel
ab: Wir empfehlen Athena's
Athesil RTV Silikondichtmittel
aufzutragen (nicht im
Lieferumfang enthalten).
3.
Bauen Sie den Luftkiste wieder ein, der nun mit
dem GET 2. Injektor ausgestattet ist.
4.
Bauen Sie den hinteren Hilfsrahmen wieder ein: Ziehen
Sie die Schrauben fest, um den hinteren Hilfsrahmen
wieder in Position zu bringen.
5.
Schließen Sie den GET Kraftstoffschlauch an das 3-Wege-
Fitting an. Befestigen Sie ihn mit einer Schlauchschelle.
ACHTUNG: FÜHREN SIE DEN KRAFTSTOFFSCHLAUCH
HINTER DEM GASZUG DURCH, DAMIT ER NICHT AM
AUSPUFFKRÜMMER VERSCHMORT.
DE
außen
Outside
innen
Inside
38
6.
Schließen Sie den GET-
Kraftstoffschlauch am
Kraftstoffverteilerrohr
an
und befestigen Sie ihn mit
einer Schlauchschelle.
7.
Entfernen Sie die
Schutzkappe vom "INJ2"
GE T-Steuergerätestecker
stecken Sie ihn
und
in die Buchse des
Kabelbaumsteckers des 2.
Injektors.
8.
Stecken Sie den
Kabelbaumstecker des 2.
Injektors in den 2. Injektor.
Befestigen Sie den Kabelbaum
des 2. Injektors und die
Kraftstoffschläuche mit
Kabelbindern (nicht enthalten)
am Rahmen oder am
Drosselklappenkörper, um sie
vom Auspuff fernzuhalten, da
sie sonst schmelzen könnten.
9.
Bauen Sie den Auspuff, den Kraftstofftank und alle
während der vorbereitenden Schritte entfernten Teile mit
Ausnahme der Sitzbank wieder ein.
10.
Schließen Sie den
Schlauch B wieder an die
Kraftstoffpumpe an.
39
GET
GET fuel hose
Kraftstoffschlauch
Second
GET
injector
Kabelbaum 2. GET-
harness ECU
Injektor Steuergerät
B
Zur Kraftstoffpumpe
To the fuel pump
DE
