CUC101
Endress+Hauser
3
Gerätebeschreibung
3.1
Geräteaufbau
Das Messsystem CUC101 besteht aus folgenden Komponenten:
• Messumformer
• Wickeleinheit (Motor, Kabeltrommel, Signalübertragung)
• Sensor
14
13
12
11
10
9
8
1

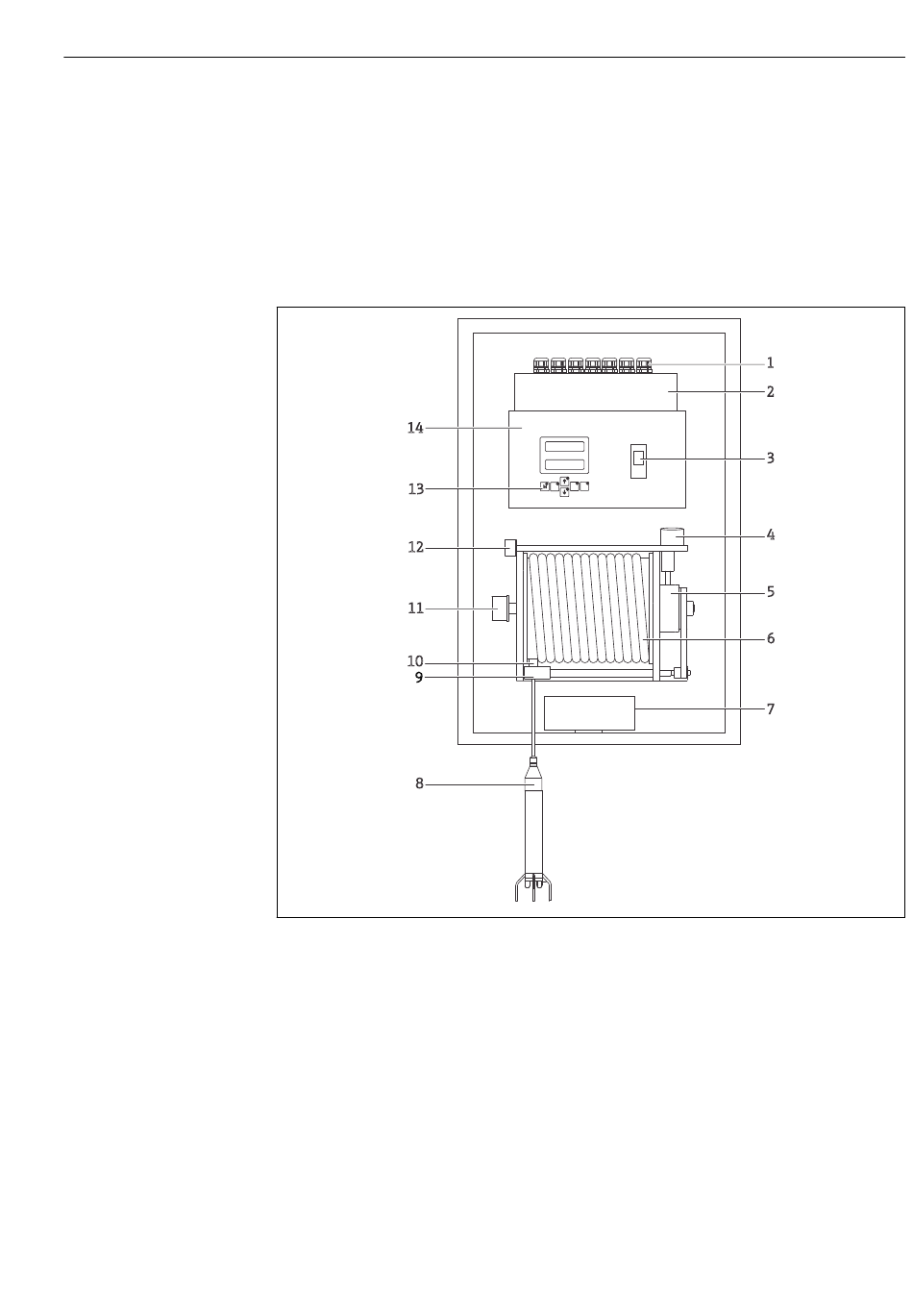

Komponenten des CUC101
1
Kabeldurchführungen
2
Klemmenraum
3
Netzschalter für Messumformer
4
Schrittmotor
5
Getriebe
6
Kabeltrommel
7
Heizung, elektronisch geregelt
ON
OFF
POWER
M
CE
E
K
8
Trübungssensor mit Schutzkorb
9
Näherungsschalter (Normierung, oberer und unterer Grenzwert)
10
Kabelführung
11
Schleifring
12
Anschlussstecker
13
Bedienoberfläche
14
Elektronikgehäuse
Gerätebeschreibung
1
2
3
4
5
6
7
A0023959
7
