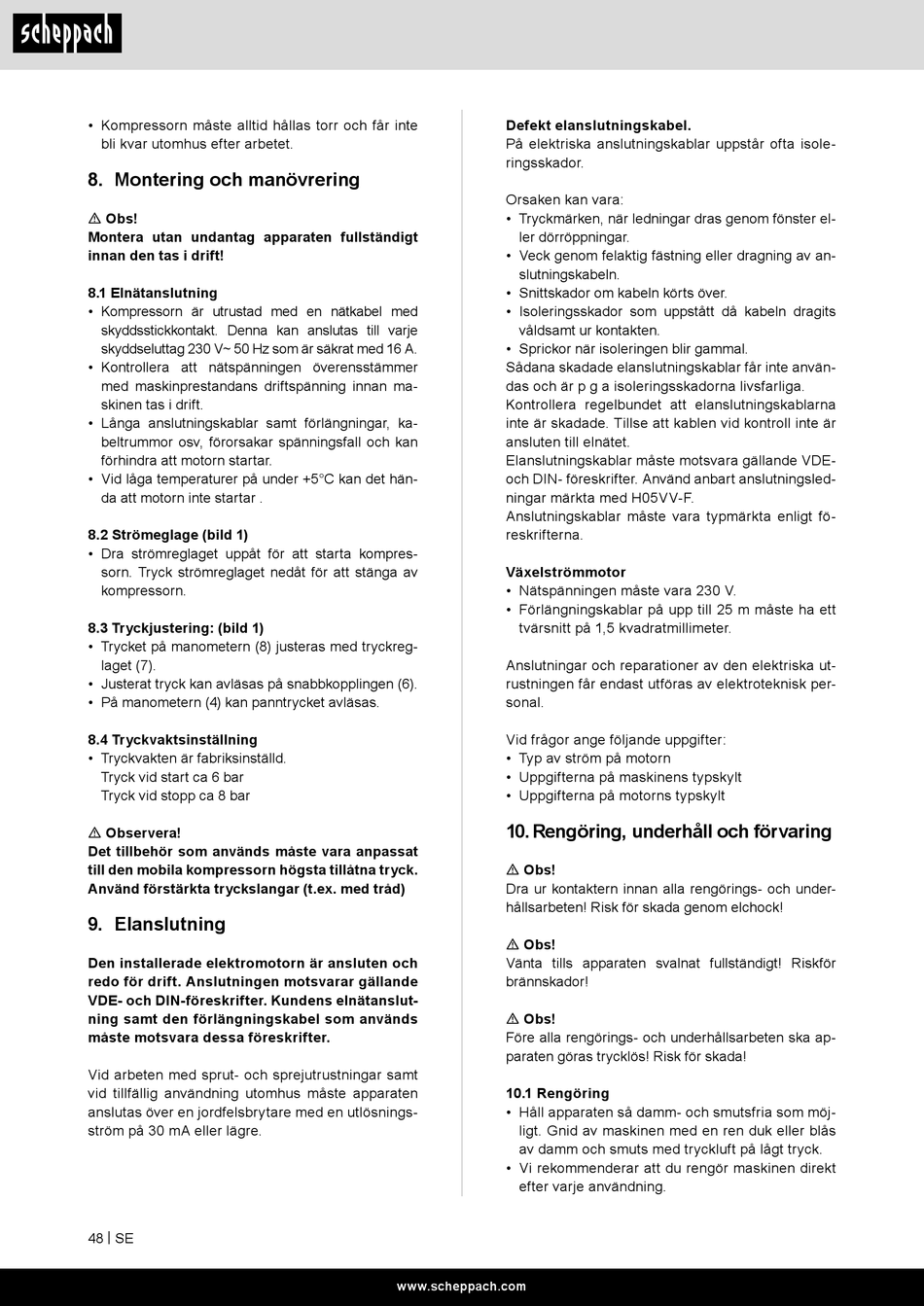

Montering Och Manövrering; Elanslutning; Rengöring, Underhåll Och Förvaring - Scheppach Air Case Originalbetriebsanleitung

• Kompressorn måste alltid hållas torr och får inte
bli kvar utomhus efter arbetet.
8. Montering och manövrering
m Obs!
Montera utan undantag apparaten fullständigt
innan den tas i drift!
8.1 Elnätanslutning
• Kompressorn är utrustad med en nätkabel med
skyddsstickkontakt. Denna kan anslutas till varje
skyddseluttag 230 V~ 50 Hz som är säkrat med 16 A.
• Kontrollera att nätspänningen överensstämmer
med maskinprestandans driftspänning innan ma-
skinen tas i drift.
• Långa anslutningskablar samt förlängningar, ka-
beltrummor osv, förorsakar spänningsfall och kan
förhindra att motorn startar.
• Vid låga temperaturer på under +5°C kan det hän-
da att motorn inte startar .
8.2 Strömeglage (bild 1)
• Dra strömreglaget uppåt för att starta kompres-
sorn. Tryck strömreglaget nedåt för att stänga av
kompressorn.
8.3 Tryckjustering: (bild 1)
• Trycket på manometern (8) justeras med tryckreg-
laget (7).
• Justerat tryck kan avläsas på snabbkopplingen (6).
• På manometern (4) kan panntrycket avläsas.
8.4 Tryckvaktsinställning
• Tryckvakten är fabriksinställd.
Tryck vid start ca 6 bar
Tryck vid stopp ca 8 bar
m Observera!
Det tillbehör som används måste vara anpassat
till den mobila kompressorn högsta tillåtna tryck.
Använd förstärkta tryckslangar (t.ex. med tråd)

9. Elanslutning

Den installerade elektromotorn är ansluten och
redo för drift. Anslutningen motsvarar gällande
VDE- och DIN-föreskrifter. Kundens elnätanslut-
ning samt den förlängningskabel som används
måste motsvara dessa föreskrifter.
Vid arbeten med sprut- och sprejutrustningar samt
vid tillfällig användning utomhus måste apparaten
anslutas över en jordfelsbrytare med en utlösnings-
ström på 30 mA eller lägre.
48 | SE
Defekt elanslutningskabel.
På elektriska anslutningskablar uppstår ofta isole-
ringsskador.
Orsaken kan vara:
• Tryckmärken, när ledningar dras genom fönster el-
ler dörröppningar.
• Veck genom felaktig fästning eller dragning av an-
slutningskabeln.
• Snittskador om kabeln körts över.
• Isoleringsskador som uppstått då kabeln dragits
våldsamt ur kontakten.
• Sprickor när isoleringen blir gammal.
Sådana skadade elanslutningskablar får inte använ-
das och är p g a isoleringsskadorna livsfarliga.
Kontrollera regelbundet att elanslutningskablarna
inte är skadade. Tillse att kablen vid kontroll inte är
ansluten till elnätet.
Elanslutningskablar måste motsvara gällande VDE-
och DIN- föreskrifter. Använd anbart anslutningsled-
ningar märkta med H05VV-F.
Anslutningskablar måste vara typmärkta enligt fö-
reskrifterna.
Växelströmmotor
• Nätspänningen måste vara 230 V.
• Förlängningskablar på upp till 25 m måste ha ett
tvärsnitt på 1,5 kvadratmillimeter.
Anslutningar och reparationer av den elektriska ut-
rustningen får endast utföras av elektroteknisk per-
sonal.
Vid frågor ange följande uppgifter:
• Typ av ström på motorn
• Uppgifterna på maskinens typskylt
• Uppgifterna på motorns typskylt
10. Rengöring, underhåll och förvaring
m Obs!
Dra ur kontaktern innan alla rengörings- och under-
hållsarbeten! Risk för skada genom elchock!
m Obs!
Vänta tills apparaten svalnat fullständigt! Riskför
brännskador!
m Obs!
Före alla rengörings- och underhållsarbeten ska ap-
paraten göras trycklös! Risk för skada!
10.1 Rengöring
• Håll apparaten så damm- och smutsfria som möj-
ligt. Gnid av maskinen med en ren duk eller blås
av damm och smuts med tryckluft på lågt tryck.
• Vi rekommenderar att du rengör maskinen direkt
efter varje användning.
