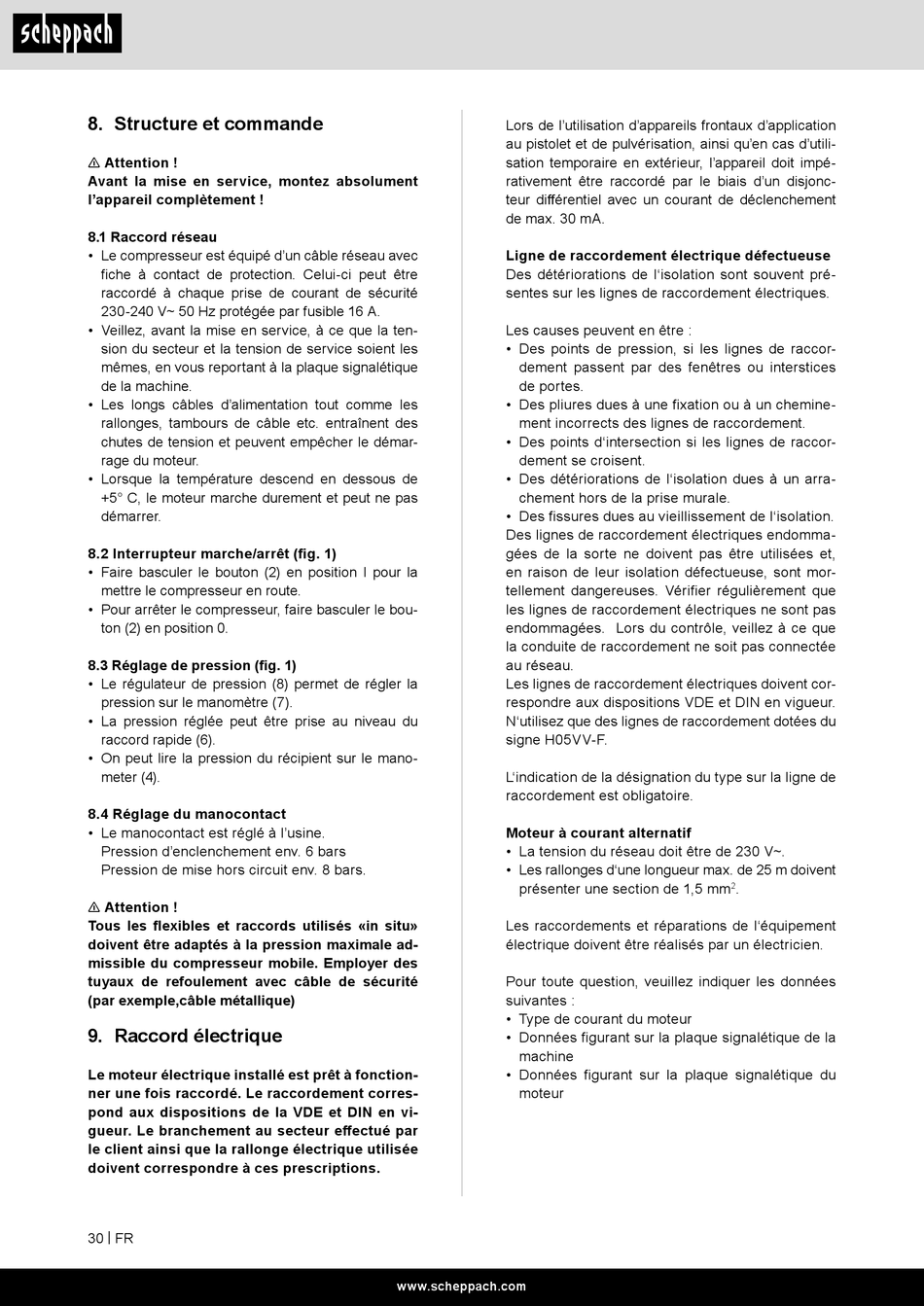

8. Structure et commande

n Attention !
Avant la mise en service, montez absolument
l'appareil complètement !
8.1 Raccord réseau
• Le compresseur est équipé d'un câble réseau avec
fiche à contact de protection. Celui-ci peut être
raccordé à chaque prise de courant de sécurité
230-240 V~ 50 Hz protégée par fusible 16 A.
• Veillez, avant la mise en service, à ce que la ten-
sion du secteur et la tension de service soient les
mêmes, en vous reportant à la plaque signalétique
de la machine.
• Les longs câbles d'alimentation tout comme les
rallonges, tambours de câble etc. entraînent des
chutes de tension et peuvent empêcher le démar-
rage du moteur.
• Lorsque la température descend en dessous de
+5° C, le moteur marche durement et peut ne pas
démarrer.
8.2 Interrupteur marche/arrêt (fig. 1)
• Faire basculer le bouton (2) en position I pour la
mettre le compresseur en route.
• Pour arrêter le compresseur, faire basculer le bou-
ton (2) en position 0.
8.3 Réglage de pression (fig. 1)
• Le régulateur de pression (8) permet de régler la
pression sur le manomètre (7).
• La pression réglée peut être prise au niveau du
raccord rapide (6).
• On peut lire la pression du récipient sur le mano-
meter (4).
8.4 Réglage du manocontact
• Le manocontact est réglé à l'usine.
Pression d'enclenchement env. 6 bars
Pression de mise hors circuit env. 8 bars.
n Attention !
Tous les flexibles et raccords utilisés «in situ»
doivent être adaptés à la pression maximale ad-
missible du compresseur mobile. Employer des
tuyaux de refoulement avec câble de sécurité
(par exemple,câble métallique)
9. Raccord électrique
Le moteur électrique installé est prêt à fonction-
ner une fois raccordé. Le raccordement corres-
pond aux dispositions de la VDE et DIN en vi-
gueur. Le branchement au secteur effectué par
le client ainsi que la rallonge électrique utilisée
doivent correspondre à ces prescriptions.
30 | FR
Lors de l'utilisation d'appareils frontaux d'application
au pistolet et de pulvérisation, ainsi qu'en cas d'utili-
sation temporaire en extérieur, l'appareil doit impé-
rativement être raccordé par le biais d'un disjonc-
teur différentiel avec un courant de déclenchement
de max. 30 mA.
Ligne de raccordement électrique défectueuse
Des détériorations de l'isolation sont souvent pré-
sentes sur les lignes de raccordement électriques.
Les causes peuvent en être :
• Des points de pression, si les lignes de raccor-
dement passent par des fenêtres ou interstices
de portes.
• Des pliures dues à une fixation ou à un chemine-
ment incorrects des lignes de raccordement.
• Des points d'intersection si les lignes de raccor-
dement se croisent.
• Des détériorations de l'isolation dues à un arra-
chement hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.
Des lignes de raccordement électriques endomma-
gées de la sorte ne doivent pas être utilisées et,
en raison de leur isolation défectueuse, sont mor-
tellement dangereuses. Vérifier régulièrement que
les lignes de raccordement électriques ne sont pas
endommagées. Lors du contrôle, veillez à ce que
la conduite de raccordement ne soit pas connectée
au réseau.
Les lignes de raccordement électriques doivent cor-
respondre aux dispositions VDE et DIN en vigueur.
N'utilisez que des lignes de raccordement dotées du
signe H05VV-F.
L'indication de la désignation du type sur la ligne de
raccordement est obligatoire.
Moteur à courant alternatif
• La tension du réseau doit être de 230 V~.
• Les rallonges d'une longueur max. de 25 m doivent
présenter une section de 1,5 mm
Les raccordements et réparations de l'équipement
électrique doivent être réalisés par un électricien.
Pour toute question, veuillez indiquer les données
suivantes :
• Type de courant du moteur
• Données figurant sur la plaque signalétique de la
machine
• Données figurant sur la plaque signalétique du
moteur
