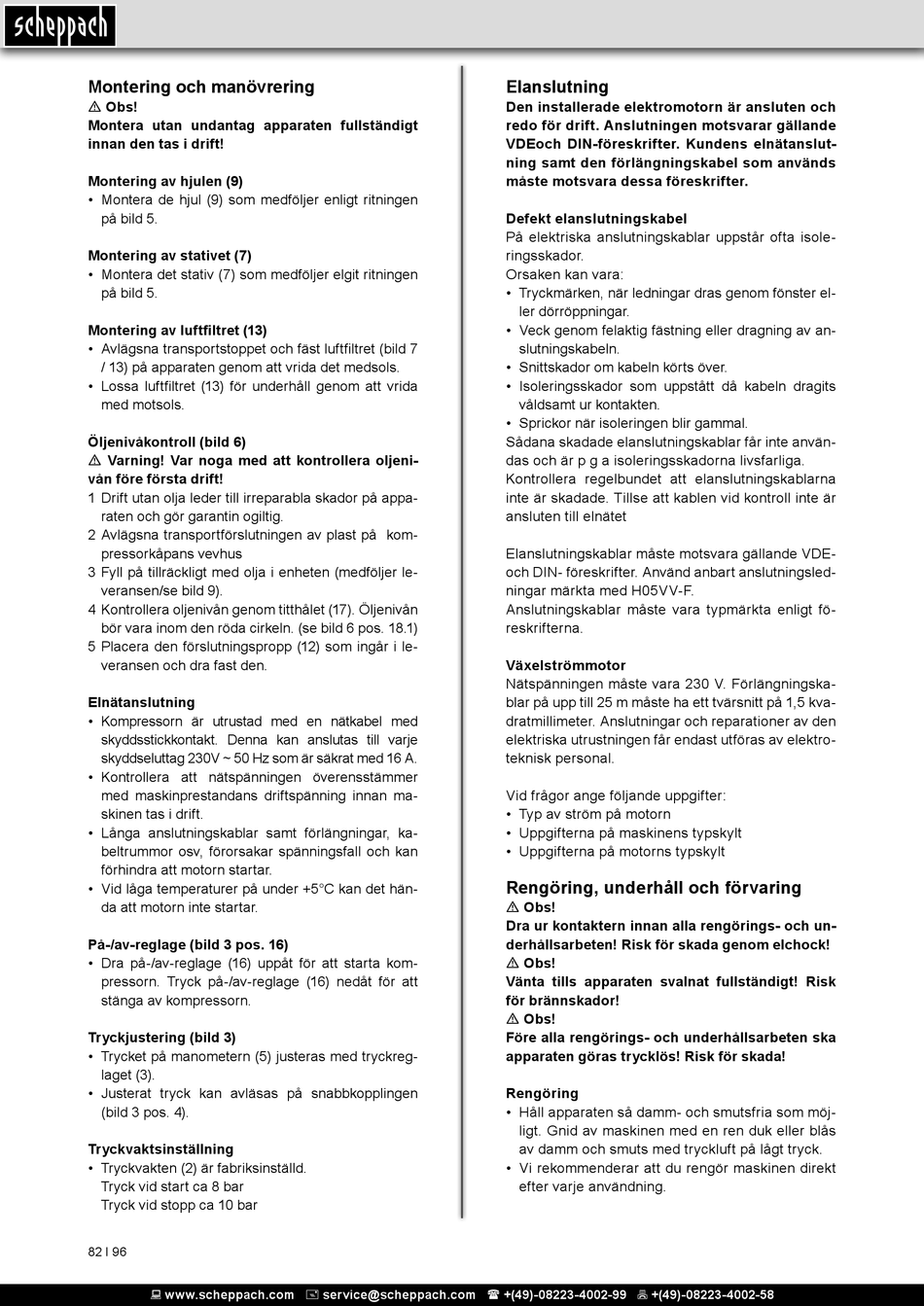

Montering och manövrering
m Obs!
Montera utan undantag apparaten fullständigt
innan den tas i drift!
Montering av hjulen (9)
• Montera de hjul (9) som medföljer enligt ritningen
på bild 5.
Montering av stativet (7)
• Montera det stativ (7) som medföljer elgit ritningen
på bild 5.
Montering av luftfiltret (13)
• Avlägsna transportstoppet och fäst luftfiltret (bild 7
/ 13) på apparaten genom att vrida det medsols.
• Lossa luftfiltret (13) för underhåll genom att vrida
med motsols.
Öljenivåkontroll (bild 6)
m Varning! Var noga med att kontrollera oljeni-
vån före första drift!
1 Drift utan olja leder till irreparabla skador på appa-
raten och gör garantin ogiltig.
2 Avlägsna transportförslutningen av plast på kom-
pressorkåpans vevhus
3 Fyll på tillräckligt med olja i enheten (medföljer le-
veransen/se bild 9).
4 Kontrollera oljenivån genom titthålet (17). Öljenivån
bör vara inom den röda cirkeln. (se bild 6 pos. 18.1)
5 Placera den förslutningspropp (12) som ingår i le-
veransen och dra fast den.
Elnätanslutning
• Kompressorn är utrustad med en nätkabel med
skyddsstickkontakt. Denna kan anslutas till varje
skyddseluttag 230V ~ 50 Hz som är säkrat med 16 A.
• Kontrollera att nätspänningen överensstämmer
med maskinprestandans driftspänning innan ma-
skinen tas i drift.
• Långa anslutningskablar samt förlängningar, ka-
beltrummor osv, förorsakar spänningsfall och kan
förhindra att motorn startar.
• Vid låga temperaturer på under +5°C kan det hän-
da att motorn inte startar.
På-/av-reglage (bild 3 pos. 16)
• Dra på-/av-reglage (16) uppåt för att starta kom-
pressorn. Tryck på-/av-reglage (16) nedåt för att
stänga av kompressorn.
Tryckjustering (bild 3)
• Trycket på manometern (5) justeras med tryckreg-
laget (3).
• Justerat tryck kan avläsas på snabbkopplingen
(bild 3 pos. 4).
Tryckvaktsinställning
• Tryckvakten (2) är fabriksinställd.
Tryck vid start ca 8 bar
Tryck vid stopp ca 10 bar
82 І 96
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Elanslutning
Den installerade elektromotorn är ansluten och
redo för drift. Anslutningen motsvarar gällande
VDEoch DIN-föreskrifter. Kundens elnätanslut-
ning samt den förlängningskabel som används
måste motsvara dessa föreskrifter.
Defekt elanslutningskabel
På elektriska anslutningskablar uppstår ofta isole-
ringsskador.
Orsaken kan vara:
• Tryckmärken, när ledningar dras genom fönster el-
ler dörröppningar.
• Veck genom felaktig fästning eller dragning av an-
slutningskabeln.
• Snittskador om kabeln körts över.
• Isoleringsskador som uppstått då kabeln dragits
våldsamt ur kontakten.
• Sprickor när isoleringen blir gammal.
Sådana skadade elanslutningskablar får inte använ-
das och är p g a isoleringsskadorna livsfarliga.
Kontrollera regelbundet att elanslutningskablarna
inte är skadade. Tillse att kablen vid kontroll inte är
ansluten till elnätet
Elanslutningskablar måste motsvara gällande VDE-
och DIN- föreskrifter. Använd anbart anslutningsled-
ningar märkta med H05VV-F.
Anslutningskablar måste vara typmärkta enligt fö-
reskrifterna.
Växelströmmotor
Nätspänningen måste vara 230 V. Förlängningska-
blar på upp till 25 m måste ha ett tvärsnitt på 1,5 kva-
dratmillimeter. Anslutningar och reparationer av den
elektriska utrustningen får endast utföras av elektro-
teknisk personal.
Vid frågor ange följande uppgifter:
• Typ av ström på motorn
• Uppgifterna på maskinens typskylt
• Uppgifterna på motorns typskylt
Rengöring, underhåll och förvaring
m Obs!
Dra ur kontaktern innan alla rengörings- och un-
derhållsarbeten! Risk för skada genom elchock!
m Obs!
Vänta tills apparaten svalnat fullständigt! Risk
för brännskador!
m Obs!
Före alla rengörings- och underhållsarbeten ska
apparaten göras trycklös! Risk för skada!
Rengöring
• Håll apparaten så damm- och smutsfria som möj-
ligt. Gnid av maskinen med en ren duk eller blås
av damm och smuts med tryckluft på lågt tryck.
• Vi rekommenderar att du rengör maskinen direkt
efter varje användning.
